Kettős gérvágó fűrész ablakkeretek gyártásához
A 45 és 90 fokos dupla gérvágó fűrész ablakkeret gyártásához egy nagy teherbírású, nagy pontosságú kétfejű vágógép, amelyet alumínium, PVC, UPVC és hőtörési profilokhoz terveztek ablakok, ajtók és függönyfalak gyártásához. Pontos, ismételhető 45°-os és 90°-os vágást biztosít sorjamentes élekkel, támogatja az egyfejű független és a kétfejű szinkron működést a maximális termelékenység érdekében. Az Lebulang márka kiváló minőségű gépet gyárt.

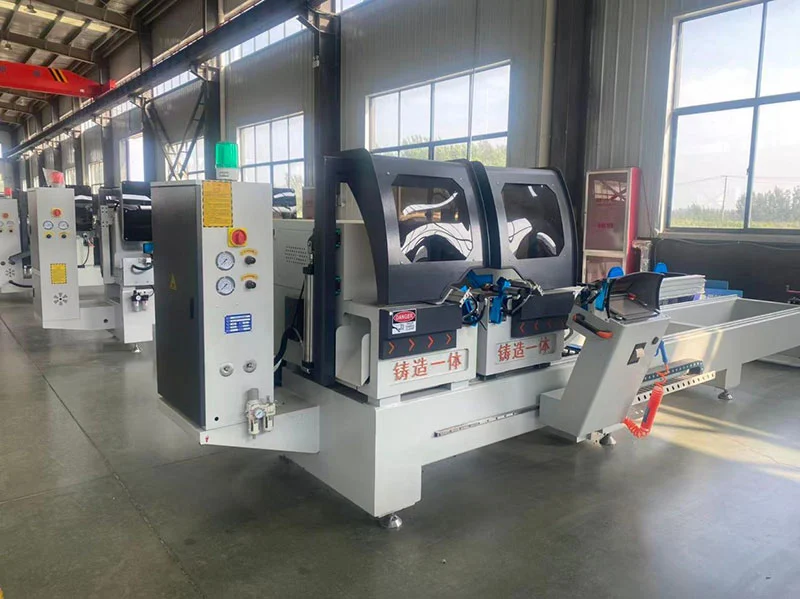

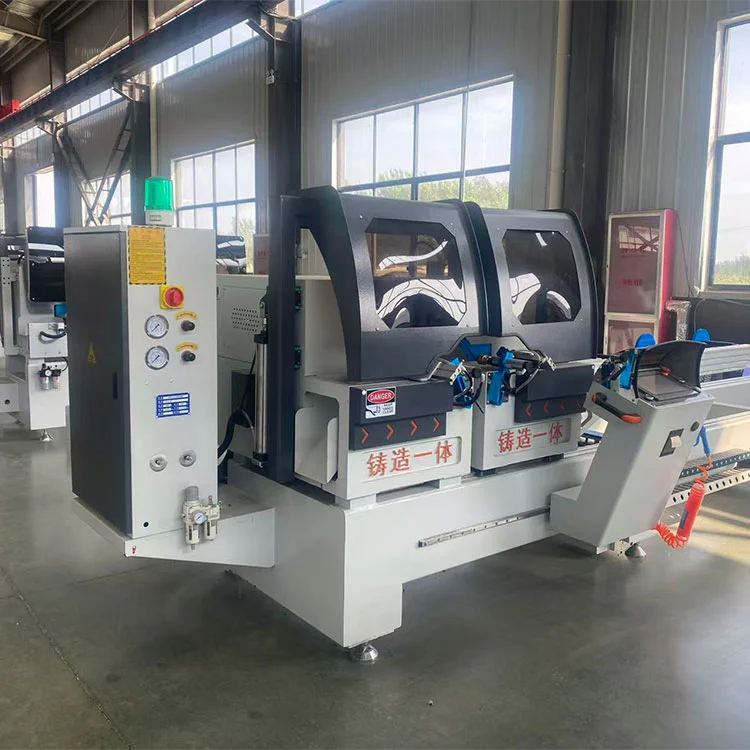

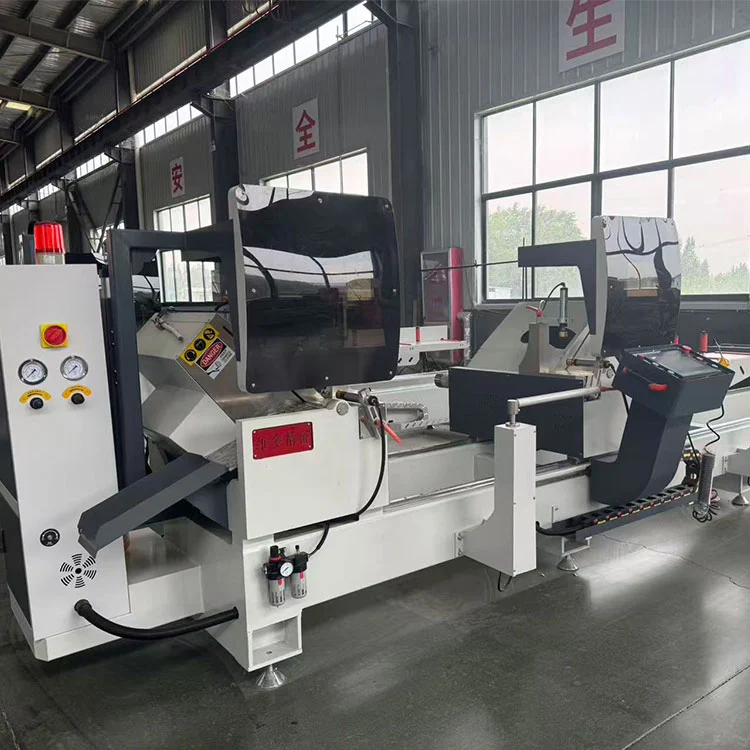

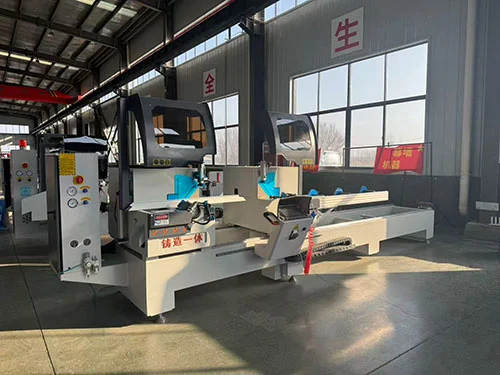

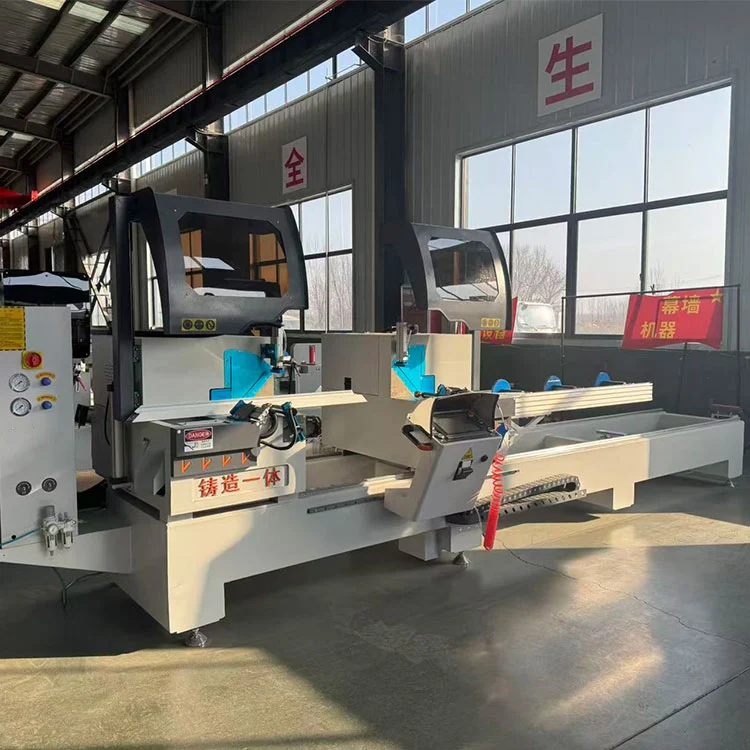

Ez az ablakkeretek gyártásához használt dupla gérvágó fűrész az Lebulang Machine kínai gyárában készült, ahol közel három évtizede gyártanak alumínium- és PVC-feldolgozó berendezéseket, és 45°-ban és 90°-ban vágja a profilokat az ablakok, ajtók és függönyfalak gyártásához. Feldolgozza az alumíniumot, PVC-t, UPVC-t, hőtörést és rézextrudálást. Két vágófej – T1 fix és T2 motoros – egy megosztott precíziós vezetősínen ül, és egyidejűleg is működhet, a jobb oldali fejet pedig szervohajtás mozgatja a hosszpozícionálás érdekében.
Egy integrált öntött munkaasztal és közvetlenül kapcsolt orsómotorok alkotják a magszerkezetet. Mindegyik fűrészfejet egy 3 kW-os motor hajtja meg, amely ø500 mm-es keményfém hegyű pengét forgat 3000 fordulat/perc sebességgel. Pneumatikus bilincsek rögzítik a munkadarabot, és egy léghidraulikus csillapítóhenger szabályozza az előtolást. A hegesztett acélváz és az öntöttvas alap a HIWIN lineáris sínekkel és a Schneider elektromos alkatrészekkel együttműködve ±0,1 mm-en belül tartja az ismétlődő fix hosszúságú pontosságot és Ra 12,5 µm vágási felület érdességét. A maximális vágási hossz 5000 mm, 200 mm-es rövidrevágás funkcióval. 45°-nál a szelvény kapacitása 150 × 170 mm; 90°-ban 150 × 345 mm-t kezel, beleértve a szögletes csöveket 150 × 200 mm-ig.
A teljesen zárt biztonsági védőburkolat, a vészleállító és a túlterhelés elleni védelem alapfelszereltség. A dedikált forgácselszívó és vákuumrendszer a törmelék körülbelül 70%-át felfogja, a szabadalmaztatott forgó emelő tartó pedig megakadályozza a profil megereszkedését a fesztáv közepén. Az adatok LAN-on, USB-n, Bluetooth-on vagy kézi bemeneten keresztül importálhatók, a vezérlőrendszer pedig közös optimalizáló szoftverrel csatlakozik. Egy címkenyomtató és egy hibamegelőzési funkció is be van építve – amely blokkolja a vágást, ha a profil a tűréshatáron kívül esik. A gép 380 V-os háromfázisú tápellátásról működik, és 0,6–0,8 MPa légnyomást igényel.
A CE tanúsítvány érvényes, és az egyedi OEM konfigurációkat is elfogadják. Az Lebulang Machine gyári alapon szállítja a fűrészt olyan kialakítással, amely az egyszerű napi karbantartást célozza. A távoli telepítési útmutatót külön költség nélkül biztosítjuk.
45 és 90 fokos dupla gérvágó fűrész alumínium és PVC ablakokhoz:
- a. ipari alumínium profilok, PVC profilok, alumínium ajtók és ablakok, függönyfal anyagok vágása.
- b. Működés szakképzett munkaerő nélkül, megoldja a gyári toborzási nehézségeket
- c. címkenyomtatási funkció,
- d. hibamegelőzési funkció: profilhiba a vágásmentesség tartományán túl.
- e. Nagy pontosságú, integrált öntő munkapad, integrált orsó közvetlenül csatlakoztatott motor,
- f. levegő-folyadék csillapító henger, T1, T2 fejek az integrált vezetősínen találhatók.
- g. Több adatimportálási módot támogat: Internet, LAN, U disk, Bluetooth, kézi bevitel stb.
- h. Meg tudja valósítani a piac közös optimalizáló szoftver adatdokkolását.
- én. Környezetvédelmi funkció, egyedi forgácseltávolítás, porszívózási kialakítás, 70%-os porszívózás, a helyszín tisztítása, a tisztítás gyakoriságának csökkentése, a munka hatékonyságának javítása.
- j. Szabadalmaztatott forgó emelőkerettel van felszerelve, hogy elkerülje a középső leesés okozta vágási hibákat, és mozgatható profiltartóval van felszerelve.

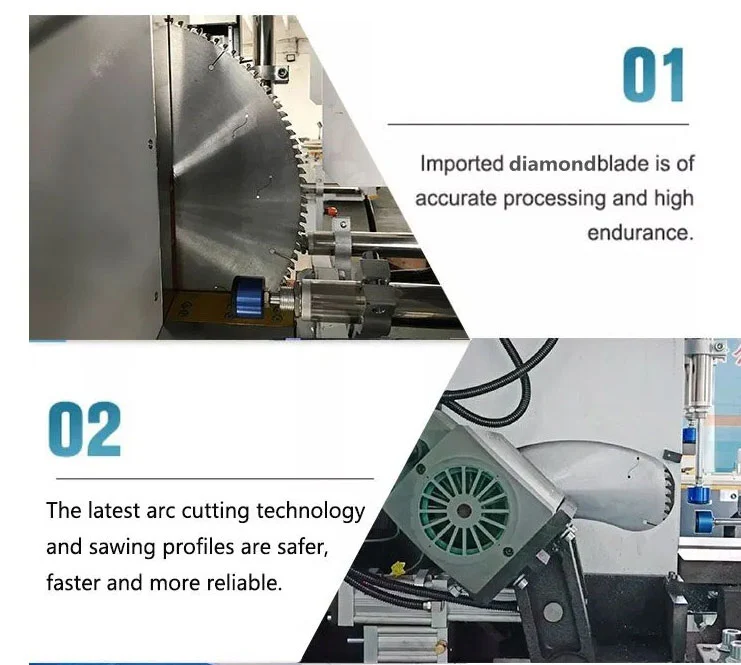

- k. A legújabb ívvágási technológia, a fűrészelési szakasz biztonságosabb, gyorsabb és megbízhatóbb.
45 és 90 fokos dupla gérvágó fűrész alumínium és PVC ablakokhoz
✅ Kettős szögű precíziós vágás
- • Automatikusan állítható szögek:45° / 90°(köztes szögek választhatók)
- • ±0,1 mm pozicionálási pontosság; tiszta, szoros gérvágó csatlakozások a keretekhez
✅ Több anyag kompatibilitás
- • Vágásokalumínium, PVC, UPVC, hőtörés, rézprofilok
- • Ablakok, ajtók, függönyfalak és építészeti extrudálásokhoz optimalizálva
✅ Kettős fejű nagy hatékonyság
- • Két szinkronizált fej; egyidejű vágás mindkét végén
- • Jobb fej, szervohajtás a gyors, pontos hosszállítás érdekében
- • 2–3-szor gyorsabb, mint az egyfejű fűrészeknél; ideális tömeggyártáshoz
✅ CNC/digitális vezérlési lehetőségek
- • Digitális kijelző: gyors hosszleolvasás, egyszerű kezelés
- • CNC frissítés: 10 hüvelykes érintőképernyő, programtárolás, USB import/export
✅ Nagy teherbírású és stabil felépítés
- • Robusztus hegesztett acélváz + öntöttvas alap; minimális vibráció
- • Prémium alkatrészek: HIWIN lineáris sínek, Schneider Electric, keményfém hegyű pengék
✅ Biztonságos és felhasználóbarát
- • Teljesen zárt biztonsági burkolatok, vészleállító, túlterhelés elleni védelem
- • Automatikus pengevisszahúzás; pneumatikus befogás a profil biztonságos rögzítéséhez
✅ CE minősítésű és megbízható
- • megfelel az EU biztonsági szabványoknak; 24/7 folyamatos működés
- • 12--24 hónap garancia; hosszú távú alkatrészellátás
Műszaki előírás
| Tápegység | 380v 50hz |
| Fűrészfejű motor | 2× 3KW/3000r/perc |
| Üzemi nyomás | 0,6-0,8 MPa |
| Levegőfogyasztás | 60L/perc |
| Vágási hossz | Max 5000 mm min 280 mm (a rövid vágási funkció a legrövidebb 200 mm) |
| Vágási szélesség | Max 150mm |
| Max. Vágási lejtő | 45°150×170mm 90°150×345mm |
| Max. négyzet alakú csővágás | 150×200 mm |
| Vágási szög | 45 fok 90 fok |
| Etetési sebesség | folyamatosan életképes 0-4m/perc |
| A fűrészlap specifikációja | ø500 × ø30 × 4,4 × Z120 |
| dimenzió | 6550×1300×1800 mm |
| súly | 2000 kg |
| Ismételt fix hosszúság pontossága | ≤ 0,1 mm |
| Metszetvágási szög megengedett | ± 3' |
| A vágóprofil simasága | ≤ 0,02 m |
| A vágási profil érdessége | Ra12,5μm |
Kulcsfontosságú komponensek
- Fűrészlapok: Importált keményfém hegyű pengék a sima, sorjamentes vágásokhoz

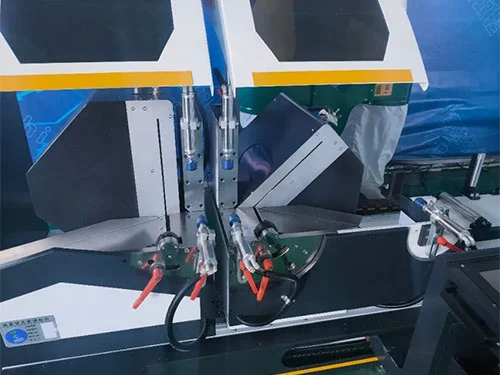

- Pneumatikus bilincsek: Vízszintes/függőleges bilincsek a szilárd profil megtartásához
- Lineáris sínek: Taiwan HIWIN precíziós sínek a sima mozgásért
- Vezérlőpult: Intuitív digitális kijelző vagy 10 hüvelykes CNC érintőképernyő
- Biztonsági rendszer: CE-kompatibilis védőburkolatok, vészleállító, túlterhelés elleni védelem
After‑Sales Service
- Garancia: 1 év (ingyenes alkatrészek és műszaki támogatás)
- Telepítés: Mérnökök állnak rendelkezésre tengerentúli telepítéshez és képzéshez
- Alkatrészek: Hosszú távú szállítás gyári áron
- Támogatás: 24 órás online technikai támogatás (videohívás, távdiagnosztika)
