CNC nagy teherbírású függönyfali fűrész

Áttekintés

A nagy teherbírású függönyfalvágó fűrész egy professzionális minőségű vágási megoldás, amelyet kifejezetten alumínium függönyfalak és homlokzati profilok gyártásához fejlesztettek ki. A merev acélvázzal és a fejlett CNC szervovezérléssel megismételhető pontosságot, több szögből álló rugalmasságot és ipari minőségű tartósságot biztosít a nagy volumenű gyártási környezetekben.

Legyen szó kereskedelmi függönyfalak, kirakatrendszerek vagy építészeti alumínium extrudálások megmunkálásáról, ez a gép tiszta, sorjamentes bevágásokat biztosít minimális anyagveszteséggel – csökkenti a kézi utómunkálatokat és növeli a teljes áteresztőképességet.

Nagy teherbírású függönyfalvágó fűrész



Főbb jellemzők

1. CNC precíziós vezérlés

A nagy reagálású szervo hajtásrendszerrel és CNC programozható vezérlővel felszerelve a vágófej pozicionálási pontossága eléri a ±0,1 mm-t. A kezelők több bevágási programot tárolhatnak a különböző profiltípusok közötti gyors receptváltáshoz.

2. Nagy teherbírású merev szerkezet

A géptest vastag falú acélcsőből készült, feszültségmentesítő kezeléssel, kiküszöbölve a vibrációt a nagy sebességű vágás során. Ez egyenletes vágási minőséget biztosít még folyamatos, 24 órás működés mellett is.

3. Pneumatikus szorítórendszer

Az állítható nyomású kettős működésű pneumatikus hengerek biztonságos, szennyeződésmentes rögzítést biztosítanak a finom eloxált vagy porszórt alumínium felületeken. A gyorskioldó funkció csökkenti a munkadarabok közötti ciklusidőt.

4. Többszögű bemetszés lehetőség

Támogatja a 0°–90°-os (vagy megadhatja a tartományát) állítható bevágási szögeket, hogy alkalmazkodjon a különböző függönyfal- és kereszttartó-konfigurációkhoz. A szögbeállítások digitális kiolvasással vagy CNC interfészen keresztül állíthatók be.

5. Nagy hatékonyságú chip kivonás

Az integrált por-/forgácsgyűjtő port a szabványos ipari elszívórendszerekhez csatlakozik, fenntartva a tiszta munkakörnyezetet és meghosszabbítva a penge élettartamát.

6. Kezelőbarát felület

Intuitív érintőképernyős HMI többnyelvű támogatással (angol, spanyol, orosz, arab). A vizuális programozás lehetővé teszi a kezelők számára, hogy haladó műszaki képzés nélkül is beállítsák a bevágások méretét.

Hogyan működik

1. A kezelő az alumínium profilt a munkaasztalra helyezi, és aktiválja a pneumatikus bilincseket, amelyek függőleges és vízszintes irányból is rögzítik a munkadarabot.

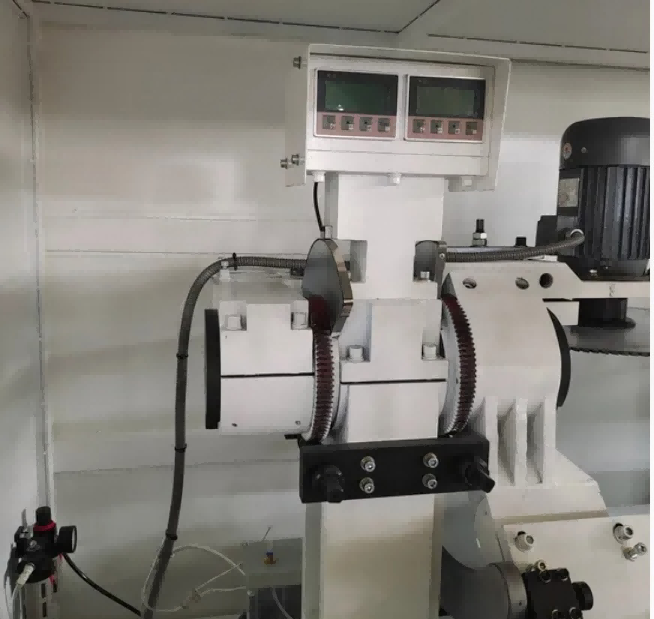

2. A kívánt vágási szöget a mágneses skála digitális kijelzőjén lehet beállítani, és a kettős fűrészlapokat ennek megfelelően kell elhelyezni a ±45°-os tartományon belül.

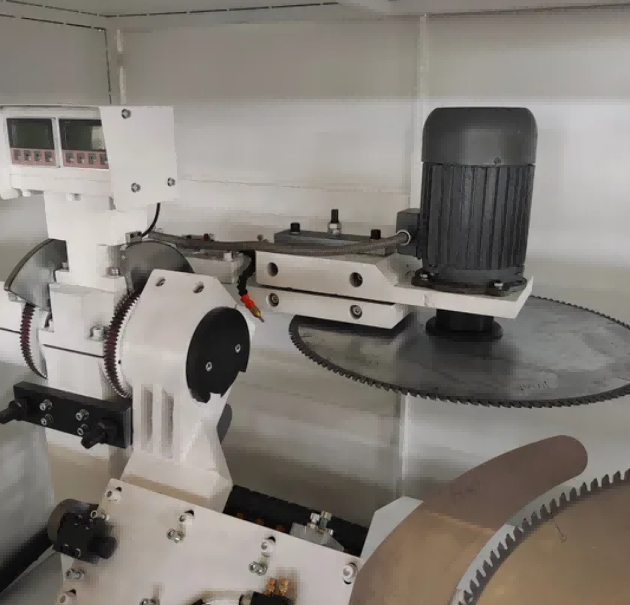

3. A hidropneumatikus előtolórendszer szabályozott sebességgel (0–3 m/perc) tolja előre a forgó késeket a profilba, egyetlen menetben vágja ki a hornyokat, hornyokat vagy összetett szögeket.
4. A CNC rendszer támogatja a CAD grafikus importálást és a grafikus programozást, lehetővé téve a kezelők számára, hogy közvetlenül a tervezési fájlokból határozzák meg a bemetszésmintákat, a furatok helyzetét és a nyílásméreteket.
5. A háromtengelyes teljes szervomotor-konfiguráció (X, Y, Z tengelyek fogasléces fogaskerékkel és golyóscsavarokkal) valódi háromtengelyes összeköttetést tesz lehetővé fúráshoz, hornyok marásához, kerek furatok, speciális alakú furatok, kulcsfuratok és süllyesztők egy rögzítésben.
6. Az opcionális háromoldalas flip munkaasztal lehetővé teszi a profil három oldalon történő megmunkálását áthelyezés nélkül, javítva ezzel a feldolgozási hatékonyságot összetett alumínium extrudálások esetén.
7. A vágási ciklus befejezése után a kések visszahúzódnak, a bilincsek kioldódnak, és a megmunkált profil eltávolításra kerül.

Gyártó és garancia

A Lebulang Machine néven működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumíniumfeldolgozó berendezéseket a kínai Jinan gyárában.Nagy teherbírású függönyfalvágó fűrészközvetlenül a gyárból szállítjuk CE és ISO tanúsítvánnyal. A fő szerkezetre 12 hónap garancia vonatkozik. Távoli műszaki támogatás, üzemeltetési oktatóvideók és angol nyelvű kézikönyv is megtalálható. Felár ellenében helyszíni oktatás és üzembe helyezés megoldható. A pótalkatrészek, például a fűrészlapok, a pneumatikus tömítések és a vezetőelemek raktáron vannak a kiszállításhoz.

GYIK

1. kérdés: Mekkora a maximális profilméret, amelyet ez a gép képes feldolgozni?

V: A standard modell 300×250 mm-es profilokat kezel, 175 mm-es maximális vágásmélységgel. Egyedi konfigurációk nagyobb, akár 350×300 mm-es szakaszokhoz is kérésre elérhetők.

Q2: Vághat ±45°-tól eltérő szöget?

V: A standard modell mindkét oldalon ±45°-os tetszőleges szögvágást támogat. Az opcionális CNC változat ±90°-ra bővíti a tartományt a bonyolultabb profilgeometriák érdekében.

Q3: Mi a feldolgozási pontosság?

V: A pozicionálási pontosság ±0,1 mm, az ismételt pozicionálási pontosság pedig ±0,05 mm állandó működési feltételek mellett.

4. kérdés: Kínál-e értékesítés utáni szolgáltatást és képzést?

V: Ingyenes online üzemeltetési képzés és távoli technikai támogatás biztosított. Helyszíni betanítás és telepítés külön megoldható. A 12 hónapos garancia érvényes, az élethosszig tartó műszaki támogatással.

Q5: A gép alkalmas tömeggyártásra?

V: A kétkéses szinkron vágás, a pneumatikus befogás és a szabályozott adagolási rendszer folyamatos gyártásra lett tervezve a függönyfalgyártó létesítményekben. A gyár havi gyártási kapacitása körülbelül 50 készlet.
