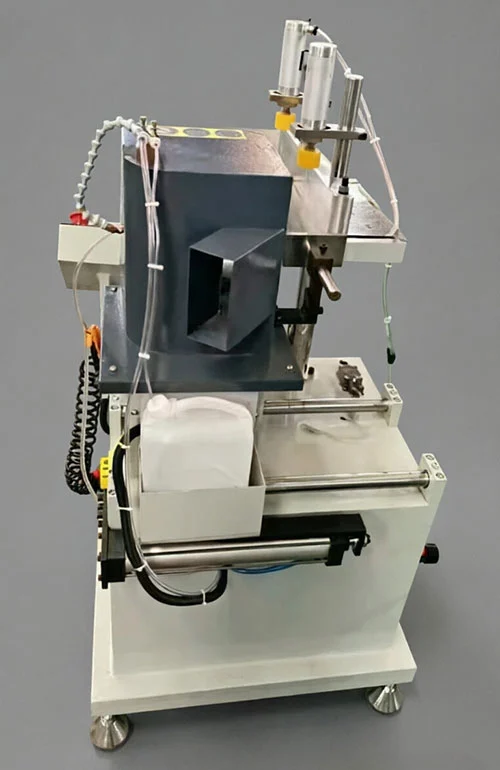

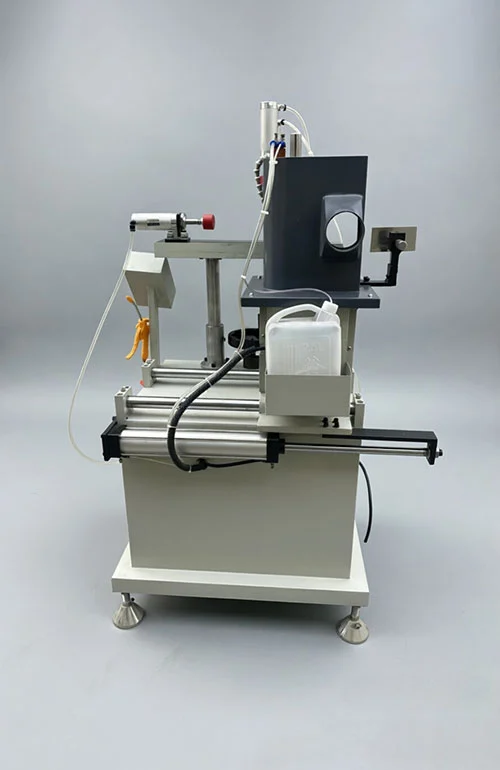

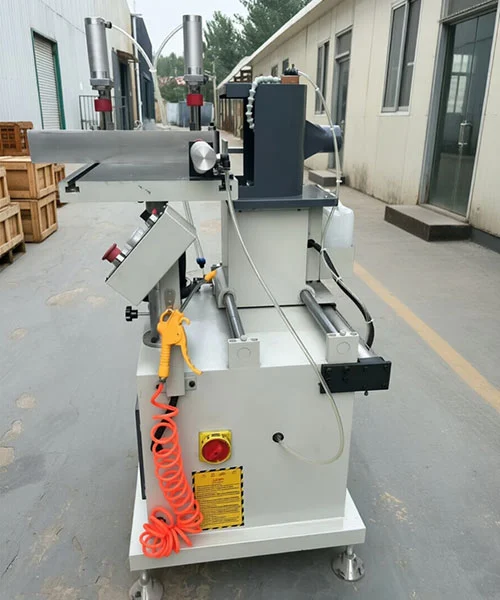

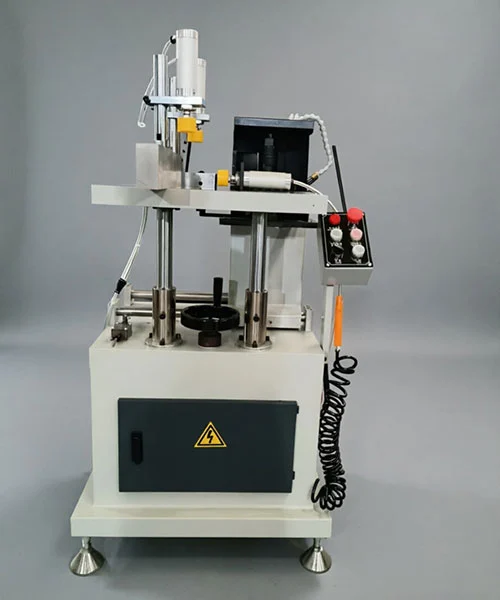

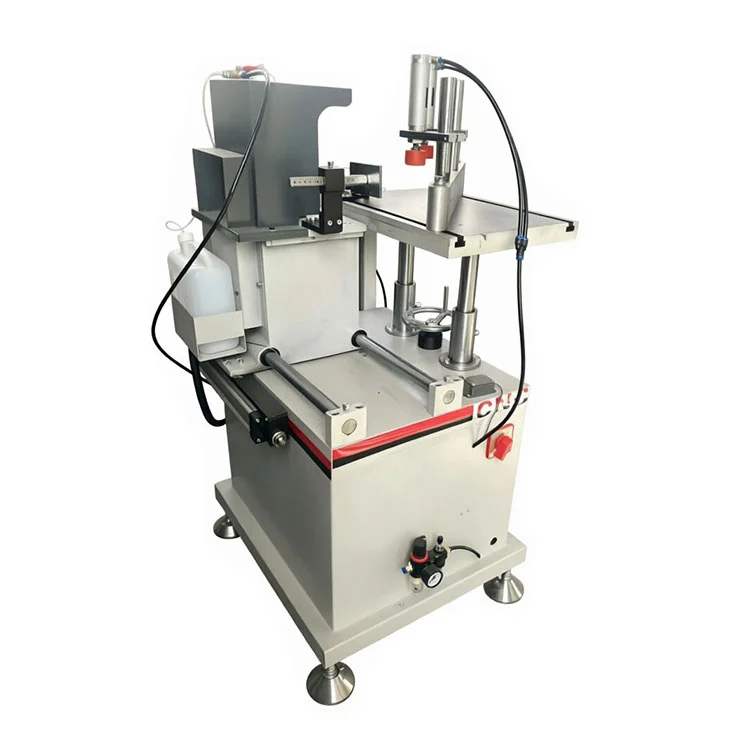

PVC végmarógép ablakprofilokhoz

Főbb jellemzők

• Profilvég formázása:APVC végmarógép ablakprofilokhozvízszintes orsón rögzítve a lépcsőfelületeket, a téglalap alakú hornyokat, a csapokat és hasonló szerkezeteket szerszámváltással alkalmazza.
• Szögletes marási tartomány:A munkaasztalon lévő pozicionáló lemez -55° és +55° között állítható be, lehetővé téve a profilvégek ferde vágását egyedi fúrók nélkül.
• Lineáris csapágy előtolás:A szerszámadagoló mechanizmus egy lineáris csapágymozgáspáron működik, alacsonyan tartva a vibrációt és a mozgás megismételhetőségét a marási ciklusok során.
• Végső felületkezelés:A megmunkált végek következetesen elérik az Ra12,5 μm érdességet, ami elegendő a kereszttartók és a keretrészek szoros összeszereléséhez.
• Pneumatikus rögzítés:A profilokat levegővel működtetett bilincsek tartják a vágás során, csökkentve a kezelő erőfeszítéseit, miközben megtartják a munkadarab helyzetét.

Műszaki előírások

Alkalmazási kör

EzPVC végmarógép ablakprofilokhozPVC ablakok, alumínium-műanyag kompozit ablakok és hőszigetelő alumínium ablakkeretek gyártásához használják. A tipikus munkadarabok közé tartoznak a középső keresztlécek, ajtókeret-profilok és egyéb extrudált részek, amelyek végfelületének alakítását, hornyolást vagy csapvágást igényelnek az összeszerelés előtt.

Kulcsfontosságú komponensek

• Maró orsó:A vízszintes orsó cserélhető marószerszámokat fogad a lépcsős, hornyos és csapos munkákhoz. Olyan sebességgel működik, amely megfelel a keményfém szerszámoknak a tiszta anyageltávolítás érdekében.
• Lineáris csapágyvezető rendszer:Az előtoló kocsi tömített lineáris csapágyakon mozog, amelyek csak időszakos kenést igényelnek, és segítik az egyenletes vágási geometriát az idő múlásával.
• Pneumatikus befogó egység:A bilincsek 0,5–0,8 MPa levegőellátáshoz kapcsolódnak. A pofák úgy vannak kialakítva, hogy elkerüljék a profilfelületek jelölését a marási ciklus során.
• Állítható munkaasztal:A manuálisan beállított pozicionáló lemez lehetővé teszi a kezelő számára, hogy -55° és +55° közötti szöget állítson be, az ismételt pozicionáláshoz egy skálát is biztosít.

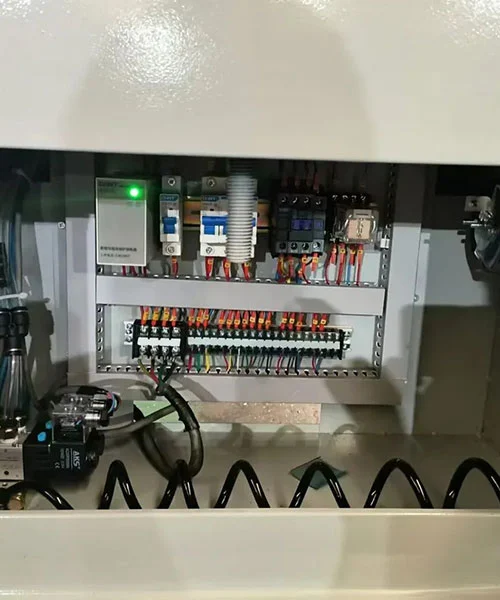

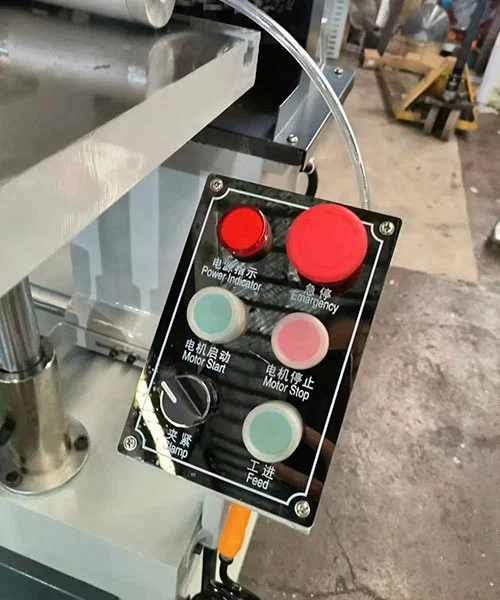

• Vezérlő áramkör:Egyszerű nyomógombos állomást és biztonsági reteszelést használ, amely megakadályozza az orsó indítását, amikor a védőburkolat nyitva van. Az elektromos alkatrészek pormentesen szigetelt burkolatban vannak elrendezve.

Gyártó és támogatás

Az 1996-ban alapított gyárral az Lebulang Machine közel három évtizede gyárt profilfeldolgozó berendezéseket a kínai Jinan városában. APVC végmarógép ablakprofilokhozközvetlenül a gyárból szállítják, CE és ISO tanúsítvánnyal rendelkezik, és testreszabható az OEM/ODM megállapodások alapján. A fő szerkezetre egy év garancia vonatkozik, a távszerelési útmutatást külön díj nélkül biztosítjuk.

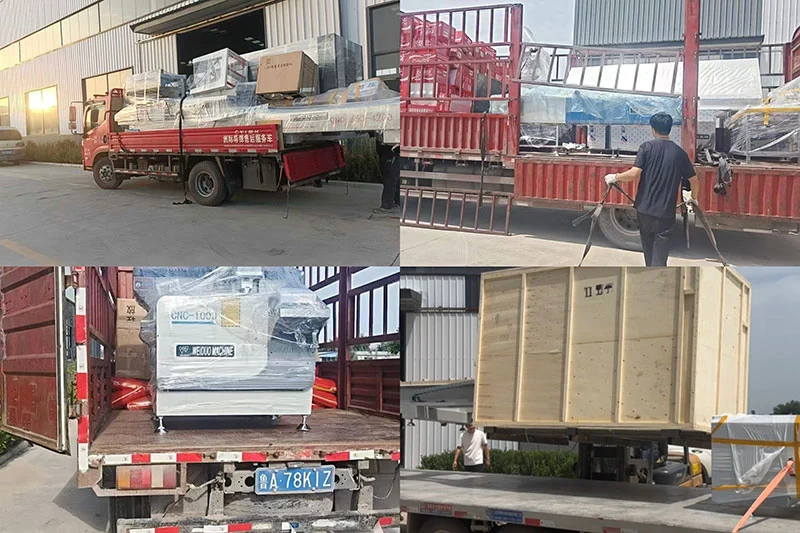

Csomagolás és Szállítás

MindenPVC végmarógép ablakprofilokhozszabványos, export minőségű fa ládába van csomagolva, belső merevítéssel, hogy megakadályozza a szállítás közbeni elmozdulást. A láda nedvességálló és kezelési útmutatóval van ellátva. A szállítási feltételek FOB Jinan vagy Qingdao, a szállítási határidő általában 15-25 munkanap a megrendelés visszaigazolása után. A vizsgálati jelentést, a csomagolási listát és a CE-tanúsítványt tartalmazó dokumentumokat digitálisan küldjük el a feladás előtt.

GYIK

1. kérdés: Milyen profilszerkezeteket dolgozhat fel a PVC végmaró ablakprofilokhoz?

V: A forgácsolószerszám cseréjével a gép megmarja a lépcsős felületeket, téglalap alakú hornyokat, csapokat és egyéb végrészleteket, amelyek általában szükségesek a PVC és alumínium-műanyag kompozit keresztléceken és keretprofilokon.

Q2: Mi a szögbeállítási tartomány a ferde vágásnál?

V: A munkaasztal pozicionáló lemeze -55° és 55° között állítható, így ezen a tartományon belül további rögzítések nélkül ferde végvágásokat lehet készíteni.

Q3: Hogyan tartható fenn a stabilitás marás közben?

V: A szerszámadagoló mechanizmus lineáris csapágymozgáspárt használ, amely csökkenti a vibrációt, és segít megőrizni a marási mélységet az ismételt ciklusokon keresztül.

4. kérdés: Milyen felületi érdesség várható?

V: A következetesen megmunkált végek Ra12,5 μm érdességet érnek el, ami lehetővé teszi a szorosan illeszkedő illesztéseket az ablakok és ajtók összeszerelésénél.

5. kérdés: Melyek a munkaasztal méretei?

V: A gépi munkaasztal mérete 500 × 350 mm, stabil alátámasztást biztosítva a szabványos UPVC és alumínium-műanyag ablakprofilokhoz.

6. kérdés: Mi a maximális marási szélesség?

V: A szerszámkészlet maximum 90 mm-es marási szélességet támogat.

7. kérdés: Melyek az energia- és levegőellátási követelmények?

V: A gép 380 V-os, 50 Hz-es háromfázisú tápellátással működik, és 0,5-0,8 MPa üzemi légnyomást igényel a pneumatikus szorítórendszerhez.

Q8: Rendelkezésre állnak-e pótalkatrészek?

V: Igen. A gyakori kopóalkatrészek, beleértve az importált vágókorongokat és beállítószerszámokat, opcionálisan elérhetők, és a kezelő könnyen cserélhető.
