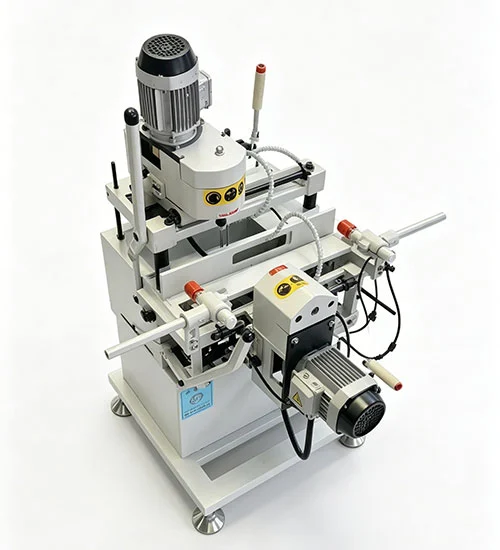

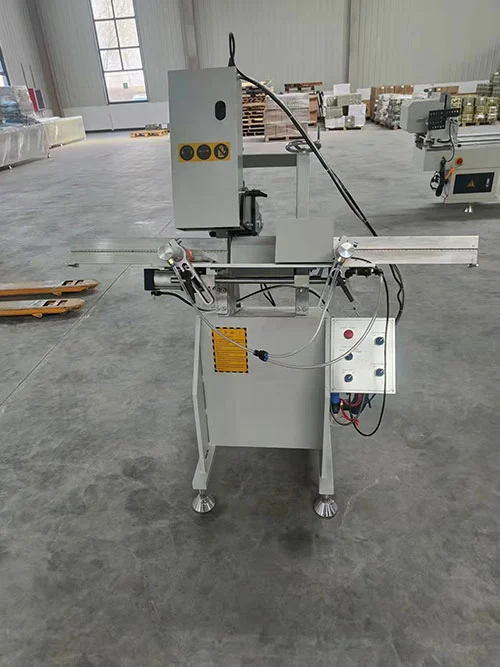

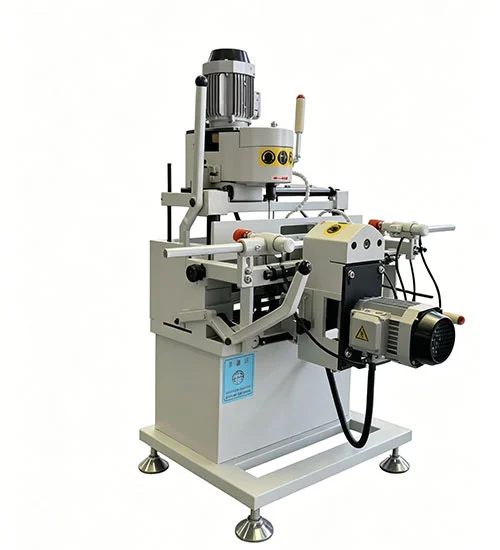

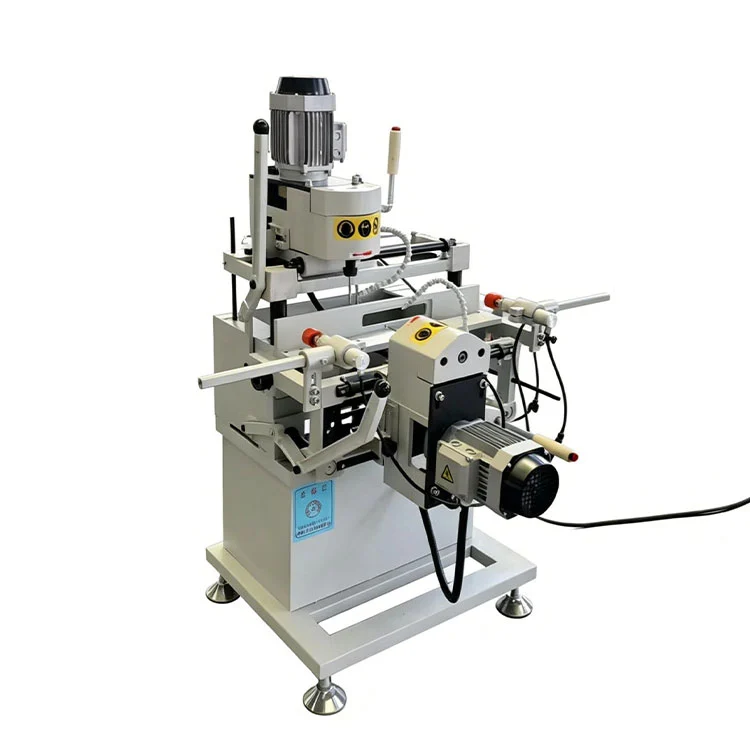

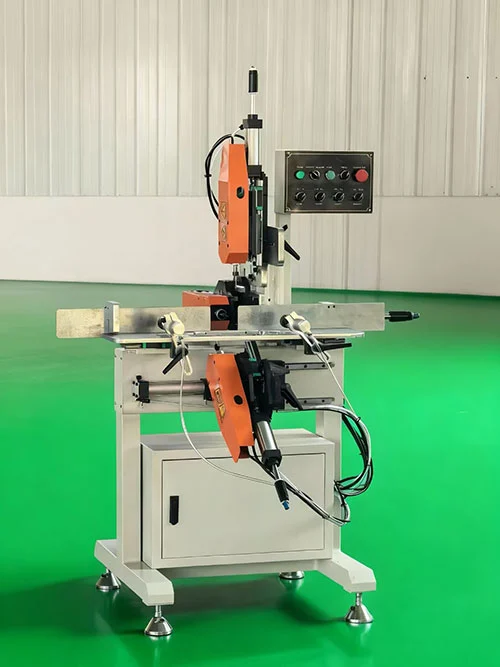

UPVC PVC ablak vízhornyos marógép

• UPVC PVC ablak vízhornyos marógépháromtengelyes marási lehetőséget biztosít: függőleges, vízszintes és szögletes vágásokat ugyanazon az állomáson.
• PVC ablak- és ajtóprofilokban lévő vízelvezető rések és légnyomáskiegyenlítő furatok marására készült.
• Az alsó fej egy szorító művelettel megváltoztatja és megfeszíti a szerszámot, így résfeldolgozás aUPVC PVC ablak vízhornyos marógépközbenső kézi szerszámcsere nélkül fejeződik be.
• A maró munkaasztal egy téglalap alakú lineáris vezető mentén mozog, miközben a vágás során az egyenes vonalú mozgást tartja.
• A ferde marófej lehetővé teszi a szög beállítását és az automatikus fel/le, valamint balra/jobbra mozgást. Ez lehetővé teszi a 45°-os vízhoronymarást, miközben megőrzi a bal-jobb horonyszimmetriát.
• Nagy fordulatszámú orsómotorok vannak beépítve a stabil maráshoz a kívánt forgácsolási sebesség mellett.

Műszaki előírások

Alkalmazási kör

EzUPVC PVC ablak vízhornyos marógépUPVC és PVC ablak és ajtó gyártósorokon használják. A tipikus alkalmazások közé tartozik a vízelvezető rések marása a tok és a tolóablakkeretek alján, a légnyomás-kiegyenlítő lyukak vágása a kereszttartókban és az oszlopokon, valamint a szögletes hornyok kialakítása, ahol a profil kialakítása megköveteli. A gép a szabványos fehér profilokat és a színes vagy laminált részeket egyaránt kezeli, a háromtengelyes fejelrendezéssel a legtöbb réskonfigurációt lefedi a lakossági és a kiskereskedelmi ablakgyártásban.

Kulcsfontosságú komponensek

• Három főorsós motor (egyenként 0,75 kW):Független meghajtást biztosít a három marófej számára, amelyek akár 24 000 ford./perc fordulatszámmal is működnek, így az UPVC anyagok résélei tiszták.
• Téglalap alakú lineáris vezetőrendszer:Támogatja a mozgó munkaasztalt a marási löket során, segít megőrizni a hornyok egyenességét és az ismételhető pozicionálást a tételekben.
• Pneumatikus szerszám befogása az alsó fejen:A maró cseréje és meghúzása egy lépésben történik, csökkentve az üresjárati időt és kiküszöbölve a kézi szerszámhúzási rutinokat.
• Állítható ferde fej (No. 3 fej):A marási szög manuálisan beállítható egy reteszelő fogantyúval, amely lefedi a 45°-ot és más szögeket, miközben a bal-jobb horony szimmetria egyenletes marad.
• Vezérlőpult és vezetékek:Nyomógombos működés dedikált vészleállítóval. Az elektromos alkatrészek porvédett házban vannak elhelyezve, a pneumatikus áramkör pedig szűrő-szabályozó-kenőegységet tartalmaz a stabil szorítónyomás fenntartása érdekében.
• Keret és védőburkolatok:A hegesztett acél talp merev szerkezetet biztosít. Átlátszó biztonsági burkolatok fedik le a marási területet, és összekapcsolódnak az orsó indító áramkörével.

A gép funkciói

• Automatikus szerszámcsere és horonyciklus:Az alsó fej egy műveletben hajtja végre a szerszám befogását és elengedését, kézi újraszerszámozás nélkül befejezve a horonymarást.
• Víznyílás és kiegyensúlyozó furat képesség:Kezeli a vízelvezető nyílásokat és a légnyomás-kiegyenlítő furatokat UPVC és PVC profilokon.
• Irányított mozgás:Egy téglalap alakú lineáris vezető támogatja a mozgó munkaasztalt, hozzájárulva az egyenes, megismételhető marási pályákhoz.
• Egyszerű kezelőszervek:Nyomógombos működtetés világosan megjelölt funkciókkal; a gyári alapképzéssel rendelkező kezelők rövid beállítási idő után kezelhetik a gépet.
• Kompakt lábnyom:Az 1150 × 1100 × 1700 mm-es méretek a szabványos ablakgyártási vonalakhoz illeszkednek.

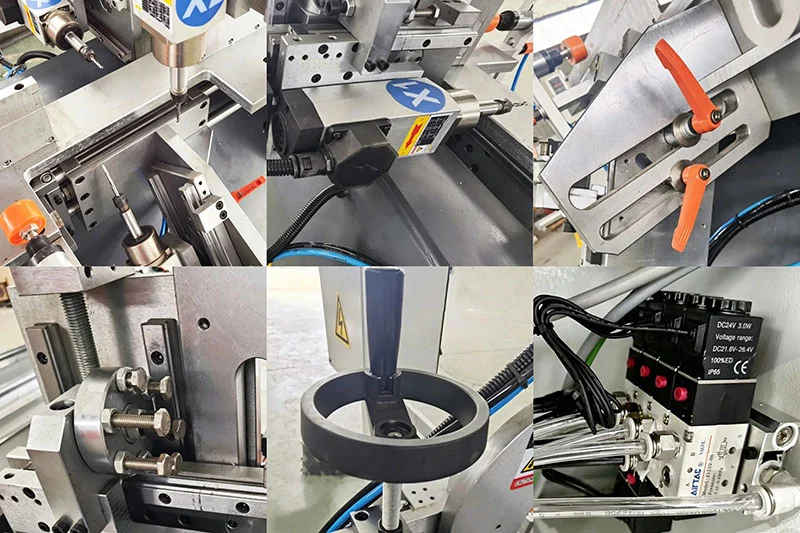

Termék részletek

• Három marófej— UPVC ablak- és ajtóprofilok vízhornyos és léglyuk megmunkálásához konfigurálva.
• Nagy sebességű orsós motor— Maximális fordulatszám 24 000 fordulat/percig a rés éleinek tisztasága érdekében.
• 3. számú fej (ferde)— a marási szög manuálisan beállítható a kívánt horonyszögnek megfelelően.
• Gyorsan állítható mélységütköző— csökkenti a beállítási időt a profilkötegek közötti váltáskor.
• Kézi kerék magasságállítás— lehetővé teszi a kezelő számára a függőleges vágópozíció finomhangolását szerszám nélkül.
• Pneumatikus és elektromos alkatrészek– nemzetközileg elismert beszállítóktól származnak, és a CE-követelményeknek megfelelően vannak bekötve.

Csomagolás és Szállítás

MindenUPVC PVC ablak vízhornyos marógépszabványos export fa ládába van csomagolva belső habpárnával és acélpánttal. A ládán jól látható kezelési szimbólumok és szállítási adatok láthatók. A szállítási feltételek FOB Jinan vagy Qingdao, a feladás általában a megrendelés visszaigazolását követő 15-25 munkanapon belül történik. A szállítás előtti tesztjelentést és a CE-tanúsítvány digitális másolatát átadják, mielőtt a gép elhagyja a gyárat.

GYIK

1. kérdés: Milyen anyagokat dolgozhat fel ez az UPVC PVC ablakos vízhornyos marógép?

V: UPVC és PVC ablak- és ajtóprofilokhoz készült.

2. kérdés: A géphez szakképzett kezelőkre van szükség?

V: A kezelőszervek egy egyszerű nyomógombos panelen alapulnak. Az üzemeltetők gyorsan elsajátíthatják a munkafolyamatot, és részletes utasításokat is kapnak.

3. kérdés: A gép meg tudja-e marni a 45°-os vízhornyokat?

V: Igen. A ferde marófej támogatja a 45°-os horonymarást, és megtartja a bal-jobb szimmetriát a profilon.

4. kérdés: A tápegység testreszabható?

V: A szabványos konfiguráció 220 V 50/60 Hz-et használ. Más feszültség rendeléskor megoldható.

5. kérdés: Hogyan működik az automatikus szerszámcsere?

V: Az alsó fejmechanizmus egy mozdulattal változtatja és megfeszíti a vágót, lehetővé téve a rés megállás nélküli befejezését a kézi szerszámbeállításhoz.

6. kérdés: Mi a marási hossztartomány?

V: A marási hossz 30 mm és 60 mm között állítható.

7. kérdés: A géphez tartozik szoftver vagy utasítás?

V: Egy angol nyelvű szoftver interfészt és kezelési utasításokat tartalmaz. A rendszer képes rajzadatokat importálni az AutoCAD-ből.

Q8: Mi a teljes méret és súly?

A: 1150 × 1100 × 1700 mm, bruttó tömeg 200 kg.

9. kérdés: Rendelkezésre állnak-e alkatrészek?

V: Igen. A fogyóeszközök, például a vágókorongok és a beállítószerszámok opcionálisan elérhetők, és a gyakran kopott alkatrészeket a felhasználó kicserélheti.
