100mm * 3500mm kétfejű alumínium ablak ajtó sarok kombináló gép

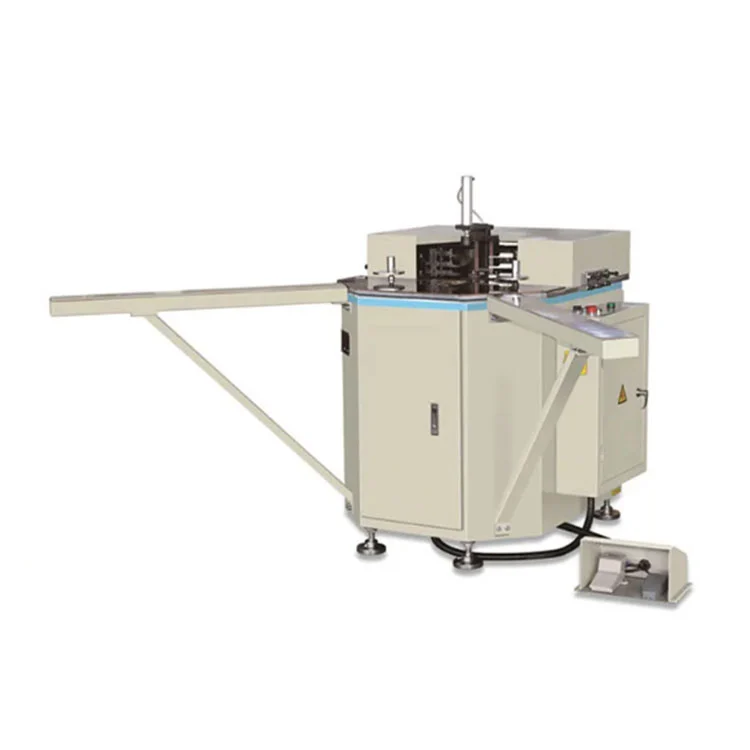

Az Lebulang márkájú, 100 mm * 3500 mm-es kétfejes alumínium ablakajtó sarokkombináló gép (más néven kétfejű sarokpremelő gép) egy félautomata hidraulikus egység, amelyet alumínium profilok 90°-os sarokpremelésére terveztek ablak- és ajtógyártás során. Egy ciklusban befejezi a két sarkot, 100 mm-es profilszélességig és 3500 mm-es maximális kerethosszig tart, ideális nagy szilárdságú alumínium keretek közepes és nagy tételes gyártásához. Üzemünk Kínában található.
Alumínium ablak- és ajtókeretek 90°-os sarokpremelésére tervezték, ez a kétfejű hidraulikus egység egyetlen ciklusban két sarkot teljesít. A profilszélesség eléri a 100 mm-t, a maximális befogadható kerethossz pedig 3500 mm. A minimális keretméret 450 × 450 mm, amely mind a szabványos, mind a közepesen túlméretezett szerelvényekre vonatkozik.
A hidraulikus rendszer 15 és 18 MPa közötti névleges nyomást biztosít, egyenletes préselési erőt biztosítva a szoros, hézagmentes sarokkötések érdekében. Két fej egyidejűleg működik, ami csökkenti a ciklusidőt az egyfejes alternatívákhoz képest. A pneumatikus bilincsek a préselés megkezdése előtt kapcsolódnak be, és előfeszítést alkalmaznak, amely a helyén tartja a profilt, és segít megelőzni a torzulást az összeillesztési folyamat során.

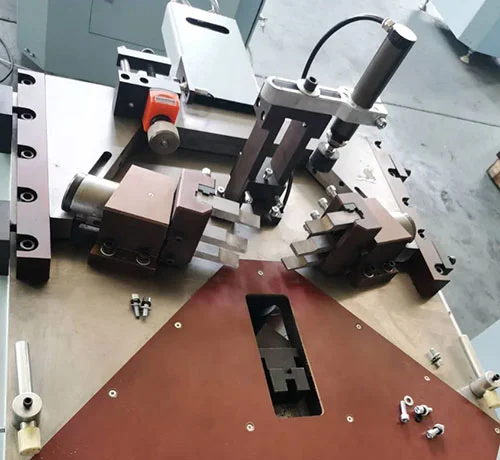

A pozicionálás és a szerszámbeállítás mechanikus. A belső és külső helymeghatározó blokkok függőlegesen eltolódnak, és a krimpelőkések elölről hátra, valamint balról jobbra áthelyezhetők. Ez a mozgási tartomány lehetővé teszi, hogy a gép alkalmazkodjon a különböző profil-keresztmetszetekhez anélkül, hogy minden formához külön szerszámra lenne szükség. Lineáris vezetők hordozzák a mozgó szerelvényeket, megtartva a sarokkombinációs pontosságot ±0,1 mm-en belül és a varrathibát 0,15 mm alatt.
Az egység 380 V-os háromfázisú tápellátásról működik, és 1,5 kW teljesítményt fogyaszt. Egy 20 literes hidraulikaolaj tartály támogatja a krimpelő kört, és az üzemi légnyomás 0,5 és 0,8 MPa között marad. A tipikus felhasználási területek közé tartoznak a tokos, toló- és hőszigetelő ablakkeretek, alumínium ajtópanel-összeállítás, valamint a függönyfalak gyártása során a 90°-os oszlop- vagy keresztléc-illesztés. A gép alapterülete 1200 × 1100 × 1300 mm.
Az Lebulang Machine, amely közel 30 éve gyárt alumíniumprofil-megmunkáló berendezéseket kínai gyárában, ezt a sarokkombináló gépet CE tanúsítvánnyal látja el. Egyedi OEM-konfigurációk állnak rendelkezésre, és a berendezéseket közvetlenül a gyárból biztosítják. A dizájn az egyszerű napi karbantartáshoz készült, és a távszerelési útmutatót külön díj nélkül tartalmazza.
100 mm * 3500mm kétfejű alumínium ablak ajtó sarok kombináló gép
- Kétfejes szimultán krimpelésEgyszeri befejezésekét 90°-os sarok; 2×-es hatékonyság az egyfejes gépekhez képest, tökéletes tömeggyártáshoz.
- ✅ 100mm×3500mm nagy kapacitásMax profilszélesség100 mm, max kerethossz3500 mm; min keretméret450×450 mm, szabványos és túlméretezett alumínium keretekhez illeszkedik.
- ✅ Nagy teherbírású hidraulika rendszerNévleges nyomás15-18 MPa, az erős préselő erő merev, hézagmentes sarokkötéseket biztosít.

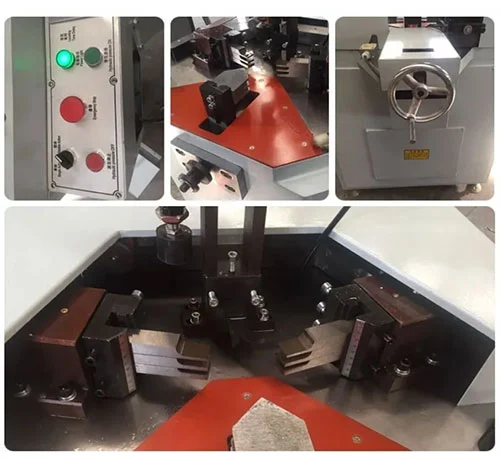

- ✅ Pontosan állítható pozicionálásBelső/külső pozicionáló blokkokfel/le állítható; krimpelő késekelöl/hátul, bal/jobb állíthatókülönböző profilszakaszokhoz.
- ✅ Pneumatikus befogás és előfeszítésAz előfeszítéssel történő automatikus rögzítés megakadályozza a profil deformálódását; pontos 90°-os szögeket és szoros varrásokat biztosít.
- ✅ Nagy pontosságú lineáris vezetőkSima, stabil mozgás; sarokkombinációs pontosság±0,1 mm, egyenletes átlós pontosság.

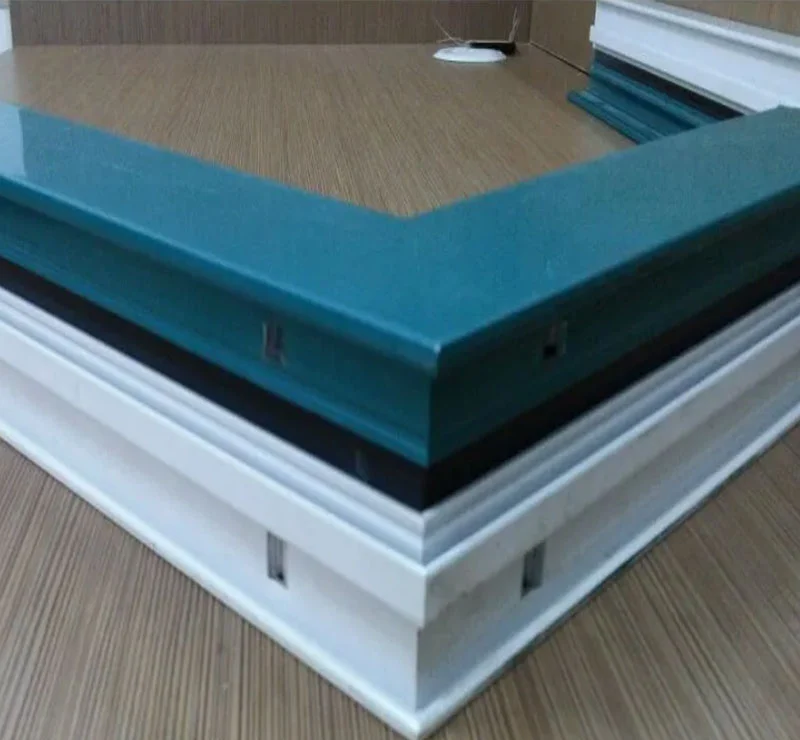

100 mm * 3500 mm kétfejű alumínium ablak sarok kombináló gép, ablakgép sarok kombináló gép alumínium ablak ajtókhoz működő minták
Műszaki előírások
| Feszültség | 380V/50Hz |
| Hatalom | 1,5 kW |
| Olajtartály űrtartalma | 20L |
| Profil szélessége | 90 mm |
| Névleges olajnyomás | 15 MPa |
| Légnyomás | 0,5-0,8 MPa |
| Varrási hiba | <0,15 mm |
| Dimenzió | 1200x1100x1300mm |
Alkalmazási forgatókönyvek
Alumínium ablak gyártás
Tolós, toló- és hőtöréses ablakkeret sarokpremelés.
Alumínium ajtó gyártás
Bejárati, erkély és tűzálló alumínium ajtókeret összeállítás.
Függönyfal és homlokzati profilok
Oszlop, keresztfa és külső panel 90°-os sarok kombinációja.
Közepes és nagy gyárak
Költséghatékony nagy teljesítményigényű tömeggyártáshoz.
GYIK
K: A Zhonglin CNC berendezései megfelelnek a különféle igényeknek (pl. ajtó-/ablakkeretek és alumínium függönyfalprofilok)?
V: Igen. Intelligens ajtó/ablak, alumínium függönyfal/ipari alumínium berendezéseket és egyedi megoldásokat kínálunk. A G20/G50 munkaállomás az ajtó/ablak teljes folyamatát kezeli; A ZLSJ-HCNC fűrész függönyfalprofilokat vág (45°-135°). A berendezéseket az Ön folyamatához igazítjuk.
K: Aggódik a bonyolult működés miatt, és a vásárlás után sok képzett munkaerőre van szüksége? Mi a Jinan megoldása?
V: Gyártónk csökkenti a küszöbértékeket a tervezés és a szolgáltatás révén. A berendezés "bolondbiztos működéssel" rendelkezik (automatikus adatazonosság, nincs bonyolult programozás). Ingyenes képzést, telepítési útmutatást és távoli szolgáltatást biztosítunk, hogy csökkentsük a szakképzett munkaerőtől való függést.
K: Mi a helyzet a berendezés feldolgozási pontosságával és stabilitásával (kritikus termékünk minősége és hatékonysága szempontjából)?
V: A "pontosság, megbízhatóság, professzionalizmus" elvét követjük. Hardver: 100+ csúcskategóriás gép (pl. megmunkálóközpontok) és csúcsmárkájú magalkatrészek (HIWIN, Schnider); egyes berendezések ±0,02 mm-es ismétlődő pozicionálású, ±0,1 mm-es vágási, ±0,05 mm-es marási pontossággal rendelkeznek. Eljárások: gyémántszerszámok, szervorendszerek, öntvényszerkezetek és automatikus lézeres teljesítménybeállítás. Mindegyik elkerüli az utómunkálatokat, garantálja a stabil minőséget és növeli a hatékonyságot.
