800 mm-es nagy merevségű, precíziós CNC megmunkáló központ nagy keresztmetszetű ipari alumínium profilokhoz

Termék összefoglaló

Egy befogás. Minden lyuk, rés és végfelület. Nincs újbóli rögzítési adó.

A legtöbb profilüzlet több időt veszít az alkatrész mozgatásával a fúróprés, a satu és a sorjázó között, mint amennyit ténylegesen fémvágásra fordít. Ez a 800 mm-es középpont zárja ezt a hurkot. Egyszer töltse fel az extrudálást, rögzítse egy alapponthoz, és hagyja, hogy az orsó egyetlen ciklusban kezelje a fúrást, marást, menetfúrást, letörést és a homlokfelület négyszögesítését – ugyanazzal a programmal, amely az 1. és az 1.000. részt elsodródás nélkül megismétli.

Ez nem egy acél VMC, amely alumínium szerszámokkal van felszerelve. Az ágyat, az orsógörbét, az előtolási logikát és a forgácsútvonalat kezdettől fogva a 6061/6063-as extrudálásokhoz határozták meg: magas fordulatszám, alacsony erő, gyors forgácseltávolítás, és a vékony falakat anélkül megtartó bilincsek, hogy összetörnék azokat.

Műszaki előírások



Főbb jellemzők

Alumínium-első 3 tengelyes kialakítás – optimalizált orsófordulatszám, előtolási logika és forgácseltávolítás a 6061 / 6063 extrudálásokhoz

Egyszeres befogási többfolyamat – fúrás, marás, menetfúrás, süllyesztés, letörés és gravírozás a profil mozgatása nélkül

Dönthető / forgatható munkaasztal (-90° / 0° / +90°) – a felső és mindkét oldalfelület megmunkálása egyetlen összeállításban

Szervohajtású X/Y/Z – stabil pozicionálás, ismételhető furatminták, sima kontúrmarás

Nagy sebességű elektromos orsó – léghűtéses vagy folyadékhűtéses opciók, alumínium forgácsterhelésre hangolva

Grafikus CNC programozás — válassza ki a furat/horony típusát, adja meg a méreteket, generál szerszámpályát; CAD/G-kód import kérésre

Pneumatikus profilbilincsek – gyors terhelés, biztos tartás, minimális deformáció a vékonyfalú részeken

Köd/permet hűtés – hűvösen tartja a vágót, eltávolítja a hosszú alumíniumforgácsokat, védi az eloxált vagy porszórt felületeket

Kompakt ipari konstrukció – illeszkedik ablak-ajtó-üzletekhez, homlokzati műhelyekhez, automatizálási keretgyártókhoz és OEM profilfeldolgozókhoz

Megmunkálási képességek

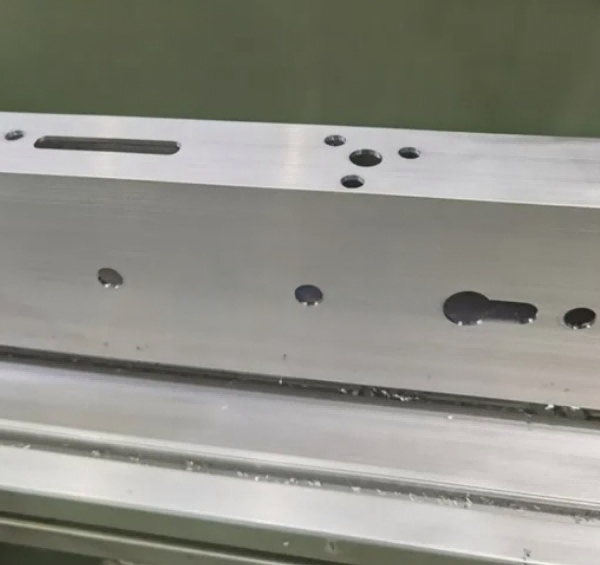

Kerek lyukak, hosszúkás lyukak, kulcslyukak, négyzet alakú lyukak, különleges alakú kivágások

Végfelület marás és négyszögesítés

Horonymarás, zsanérzsebek, zártokok, vasalat lyukak

Menetfúrás (opcionális merev menetfúrás)

Letörés, süllyesztés, fénygravírozás

Mély átmenő furatok asztaldöntéssel

Rövid ipari extrudálások, tartólemezek, T-hornyos sínek, gépváz csomópontok

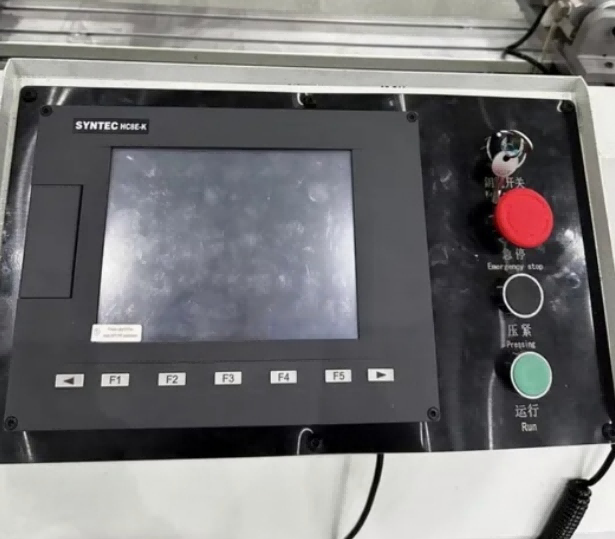

800 mm-es CNC megmunkáló központ ipari alumínium profilokhoz Intelligens CNC vezérlőrendszer, egyszerű kezelés nem hivatásos dolgozók számára

• 10 hüvelykes többnyelvű érintőképernyős CNC vezérlő (angol, spanyol, arab, orosz opcionális)
• Beépített dedikált alumíniumprofil folyamatkönyvtár: előre tárolt paraméterek függönyfal csatlakozókhoz, ablakpántok furatai, szolár konzol rögzítő furatok, egy kattintásos hívás
• Támogatja a DXF CAD rajzimportálást USB flash meghajtón keresztül, a rendszer automatikusan generál NC megmunkáló programot bonyolult kézi programozás nélkül
• Opcionális távoli IoT-modul: online távoli hibakeresés, hibadiagnosztika és termelési adatok statisztika a hét minden napján, 24 órában

800 mm-es CNC megmunkáló központ ipari alumínium profilokhoz

Mi vagyunk az egyik vezető vállalat, amely a kínai Jinan városában található, és kiváló minőségű alumínium ablakajtó gépek, UPVC ablakajtó gépek, üvegfeldolgozó gépek tervezésére, gyártására és forgalmazására szakosodott. Cégünk elkötelezett amellett, hogy innovatív és testreszabott megoldásokat kínáljon globális ügyfélkörünk változatos igényeinek kielégítésére.

Termékek és szolgáltatások: Az alumínium és UPVC ablakok, valamint a dupla üvegezésű megoldások gyártására alkalmas gépek átfogó választékát kínáljuk. Termékeinket a precizitásra, a hatékonyságra és a tartósságra terveztük, biztosítva, hogy ügyfeleink minőségi, nemzetközi szabványoknak megfelelő ablakokat állíthassanak elő.

Piaci jelenlét: Fejlett gépeink kiterjedt alkalmazásra találtak Észak-Amerikában, Dél-Amerikában, Európában, a Közel-Keleten és más régiókban. Globális jelenlétünk a minőség és az ügyfelek elégedettsége iránti elkötelezettségünk bizonyítéka.

Kutatás és fejlesztés: nagy hangsúlyt fektetünk a kutatásra és fejlesztésre. Elkötelezett K+F csapatunk fáradhatatlanul dolgozik termékkínálatunk innovációján és bővítésén.

Testreszabási lehetőségek:Tisztában vagyunk azzal, hogy minden vásárlónak egyedi igényei vannak, ezért személyre szabott megoldásokat kínálunk az egyedi termelési igények kielégítésére.

Miért válassza ezt a 800 mm-es profilú CNC központot?

A legtöbb üzletben nincs szükség 6 méteres portálgépre az alumíniumprofil megmunkálásához. Pontos, könnyen programozható, olcsón üzemeltethető gépre van szükségük, és nem csinál egy 300 mm-es konzolt 3 állomásos munkává. Ez a 800 mm-es középpont eltávolítja az újrarögzítési lépést, lerövidíti a kezelői képzést, és egységesen tartja a furatmintákat a tételekben.

A kézi megmunkáláshoz képest:

Kevesebb beállítás = kevesebb tűréshalom

Egy program = ismételhető részek

Egy befogás = négyzet alakú lyukak, egy vonalban lévő hornyok, tiszta végfelületek

Egy operátor = fúrás + marás + menetfúrás ugyanabban a ciklusban

Vezérlés és szoftver

A CNC interfész profilmunkára készült, nem pedig a G-kódot már beszélő gépészek számára. A kezelők kiválasztják a jellemzőt – furat, horony, zseb, menet, végmaró menet – megadják a méretet és a pozíciót, és a rendszer kezeli a szerszámpályát. A haladó felhasználók számára a CAD rajzok és a G-kód importálás támogatott, a gép pedig igény szerint integrálható ablak-ajtó/függönyfal szoftverrel vagy ERP adatexportálással.

Szerszámozás és hűtés

Az alumínium éles szerszámokat, megfelelő dőlésszöget és gyors forgácselszívást kíván. A gép támogatja a keményfém marókat, fúró/maró kombinációkat, menetfúró befogópatronokat, gravírozó biteket és fűrészlap egységeket. A ködhűtés megakadályozza, hogy forgács hegesztő legyen a vágógéphez; a nehezebb szakaszokon árvízhűtés áll rendelkezésre.

Befogás és munkatartás

Pneumatikus bilincsek tartják a profilt a referenciaponthoz képest a vékony falak összezúzása nélkül. A rögzítőállomások áthelyezhetők különböző profilmagasságok és -szélességek szerint. Opcionálisan egyedi pofák állnak rendelkezésre a rendszerprofilokhoz, a hőszigetelő szakaszokhoz és a nem szabványos extrudálásokhoz.

Minőség és merevség

A kulcsszerkezetek feszültségmentesítettek a hosszú távú torzítás csökkentése érdekében. A lineáris vezetők és a golyóscsavarok az ismételt pozicionáláshoz vannak kiválasztva, nem csak a maximális sebességhez. Az eredmény stabil pontosság a kötegelt futtatások során – nem csak egy jó első rész.

Csomagolás és szállítás

Rétegelt lemez ház / sztreccs fólia + acél heveder exportra

Használati útmutatót és angol nyelvű oktatóvideót tartalmaz

Távoli telepítési útmutató és programoktatás

OEM / ODM modell neve, színe és címke támogatott

MOQ: 1 készlet

Átfutási idő: 10-30 munkanap konfigurációtól függően

Értékesítés utáni szolgáltatás

12-24 hónap garancia konfigurációnként

Élethosszig tartó távoli technikai támogatás

Pótalkatrészek és fogyóeszközök ellátása

Helyszíni szolgáltatás elérhető a kiválasztott piacokon

Angol/kínai/spanyol/orosz/arab támogatás opcionális

GYIK

Vágható acél vagy rozsdamentes?

Alumíniumhoz és PVC/könnyű ötvözetekhez optimalizálva. Alkalmanként finomacél vékony alkatrészek is lehetségesek megfelelő szerszámozással és csökkentett előtolással, de ez nem egy acélmegmunkáló központ.

A 800 mm elég hosszú függönyfalprofilokhoz?

A teljes hosszúságú, 6 méteres oszlopokhoz nem – ezeknek hosszú löketű profilközépre van szükségük. De megmunkált csomópontokhoz, végrészletekhez, konzolokhoz és rövid szakaszokhoz a 800 mm az ideális.

Meg tudja érinteni a szálakat?

Igen. A merev menetfúrás a vezérlőrendszertől és az orsótól függően opcionális.

Mennyire nehéz megtanulni?

Egy új kezelő rövid videós betanítás után szabványos furat/horonymunkákat végezhet. Komplex 3D marás CAD/CAM tapasztalatot igényel.

Támogatod az egyedi szerelvényeket?

Igen. Küldje el a profil keresztmetszetét, a furatmintát és a tételméretet; bilincseket, szerszámokat és cikluselrendezést ajánlunk.
