CNC körfűrész ipari alumínium profilokhoz

Műszaki előírások

Hogyan működik a fűrész

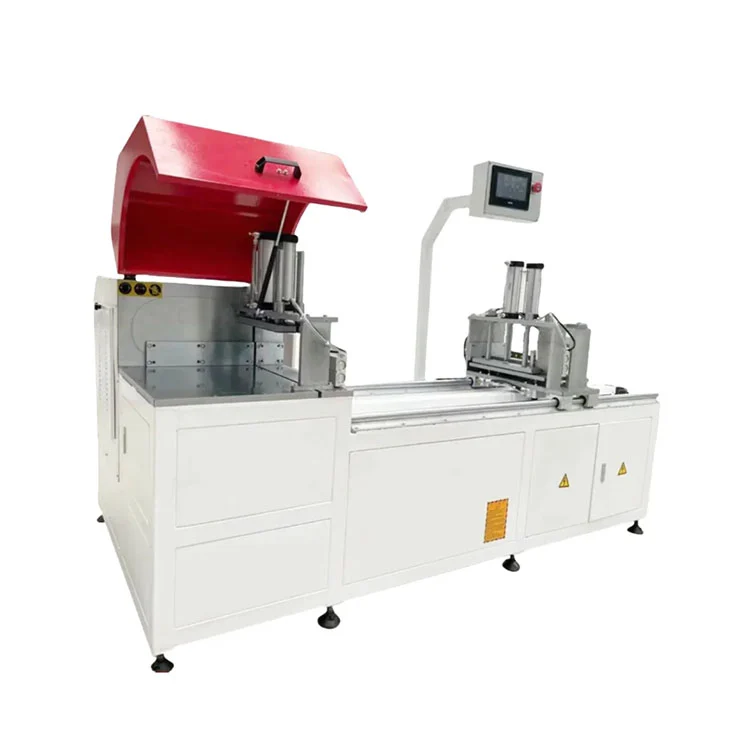

ACNC körfűrész ipari alumínium profilokhozszervohajtású előtolótengellyel működik, amely az érintőképernyőn beírt hossznak megfelelően pozícionálja a profilt a fűrészlap alá. A kezelő az alumínium extrudálást a bemeneti görgőasztalra tölti, memóriából kiválasztja a vágóprogramot vagy új méreteket ad meg, és elindítja a ciklust. A pneumatikus bilincsek függőleges és vízszintes irányból is összekapcsolódnak, hogy a profilt a referenciaütközőkön tartsák. A gáz-folyadék csillapító hengerrel felszerelt fűrészfej szabályozott előtolási sebességgel ereszkedik le az anyagon, így négyszögletes, sorjamentes vágást eredményez. A porlasztott vágófolyadék spray hűti a pengét és a munkadarabot a vágás során. A penge visszahúzódása után a bilincsek elengednek, és a szervo előtolás a profilt a következő vágási pozícióba viszi. A standard konfiguráció 90°-ban és ±45°-ban vág. Az opcionális CNC szögmodullal a fűrészfej 22,5° és 157,5° közötti tetszőleges szögben elfordul programvezérlés mellett.

Kulcsfontosságú komponensek

• Szervo táptengely:Egy váltakozó áramú szervomotor hajtja meg az X tengelyű golyóscsavart a profil pozicionálásához. A pozicionálási pontosság ±0,05 mm, az ismétlődő vágási tűréssel ±0,1 mm-en belül. A szabványos előtoló fogantyúk 350 mm-től 6500 mm-ig vágják a hosszúságot.
• Fűrészfej összeállítás:Egy 5,5 kW-os vagy 7,5 kW-os motor 2800 ford./perc fordulatszámmal hajt meg egy volfrám-karbid körfűrészlapot. A gáz-folyadék csillapító henger szabályozza a függőleges előtolási sebességet, hogy megfeleljen az anyagvastagságnak és a lapátterhelésnek.

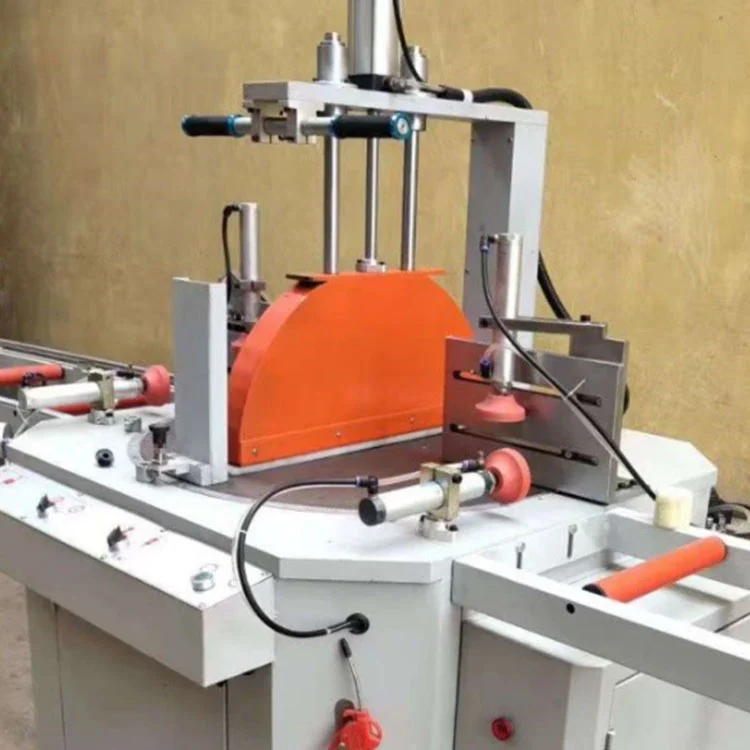

• Pneumatikus szorítórendszer:Kettős függőleges és vízszintes bilincsek puha pofákkal a profilt a hátsó kerítéshez és az asztalhoz tartják. A szorítóerő a légnyomás-szabályozóval 0,5 és 0,8 MPa között állítható.
• CNC vezérlő és érintőképernyő:A 10 hüvelykes többnyelvű érintőképernyővel párosított importált PLC kezeli a programtárolást, a hosszbevitelt, a szögválasztást és a ciklusvezérlést. Az USB és a hálózati csatlakozás támogatott a programátvitelhez.

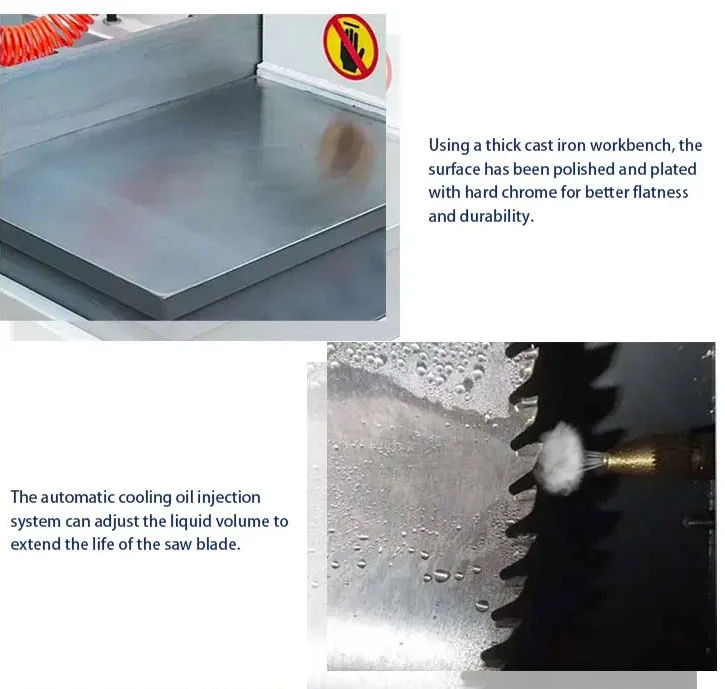

• Hűtő kenőrendszer:Az automatikus porlasztott vágófolyadék-rendszer kenőanyag-ködöt juttat a pengére és a vágási zónára. Ez csökkenti a súrlódást, meghosszabbítja a penge élettartamát, és segít tiszta vágási felületet készíteni.
• Biztonsági burkolat:Egy teljesen zárt fűrészlapvédő takarja a vágási területet. A vészleállító gomb és az ütközésvédelmi érzékelő leállítja a gépet, ha akadályt észlel a kés útjában.

CNC körfűrész ipari alumínium profilokhoz Standard tartozékok

1. CNC szervo adagolásvezérlő rendszer + 10 hüvelykes többnyelvű érintőképernyő
2. Importált keményfém körfűrészlap alumíniumhoz
3. Gáz-folyadék csillapító vágófűrész fejegység
4. Kettős pneumatikus automatikus szorítószerkezet puha karcolásgátló pofákkal
5. Automata hűtő-kenő keringtető rendszer
6. Teljesen zárt biztonsági penge védőburkolat
7. Alumínium forgács porgyűjtő csővezeték
8. Vészleállító gomb, ütközésvédelmi érzékelő
9. Teljes angol nyelvű üzemeltetési és karbantartási kézikönyv, alkatrészkészlet

CNC körfűrész ipari alumínium profilokhoz Opcionális bővítőmodulok

1. Zero-tail vágószerkezet (maradék farok ≤5 mm, nagy anyagfelhasználás)
2. Automatikus be- és kirakó görgős szállítószalag 6 m hosszú profilokhoz
3. CNC tetszőleges szögvágó modul (22,5°--157,5°)
4. Nagy kapacitású forgácstároló porgyűjtő
5. IoT távoli online diagnosztikai és adatstatisztikai modul
6. Csomag több darabból álló szinkron rögzítőelem
7. Egyedi meghosszabbított adagolási út 12000 mm-ig

Alkalmazási kör

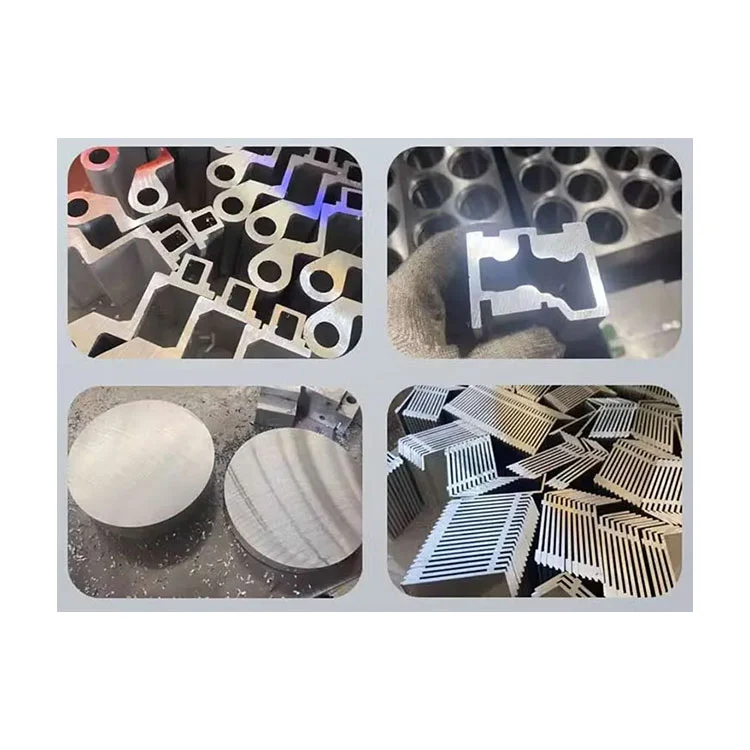

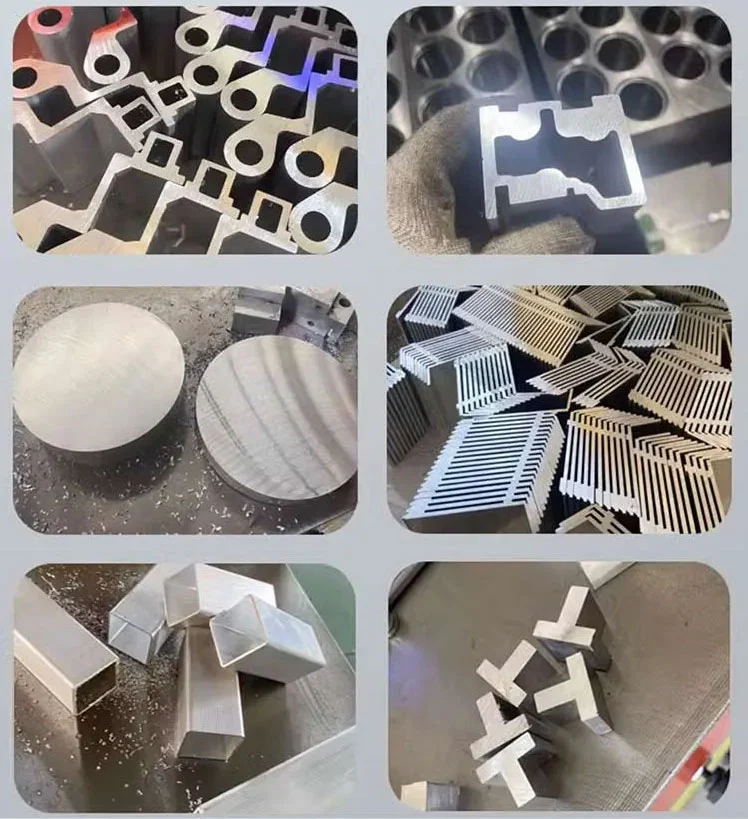

ACNC körfűrész ipari alumínium profilokhozolyan gyártási környezetben használják, ahol az alumínium extrudálásokat a további megmunkálás vagy összeszerelés előtt hosszra vágják. A tipikus felhasználási területek közé tartozik az ablakok és ajtók keretprofiljainak vágása, függönyfal- és keresztlécek, ipari alumínium szerkezeti elemek, napelem-szerelősínek és építészeti dekoratív profilok. A fűrész a keresztmetszeti kapacitásán belül tömör és üreges alumínium szelvényeket, hőtörő profilokat és könnyű réz- vagy PVC-extrudálást tud feldolgozni. Az opcionális tetszőleges szögmodullal szögletes vágásokat is készít oromzati végű keretekhez, trapéz alakú ablakokhoz és többoldalas építészeti összeállításokhoz.

Szolgáltatásunk

1. Az üzembe helyezéstől számított minimum egy év garancia.
2. Díjtalan konzultáció az eladás előtt, alatt és után.
3. Ingyenes projekttervezés és elrendezés tervezés.
4. Ingyenes berendezés hibakeresés, amíg minden funkció a megadott módon működik.
5. Távolsági szállítási megállapodások ingyenes koordinálása.
6. Ingyenes képzés a berendezések üzemeltetésével és karbantartásával kapcsolatban.
7. Egy év teljes körű garancia és élettartam karbantartási szolgáltatás.
