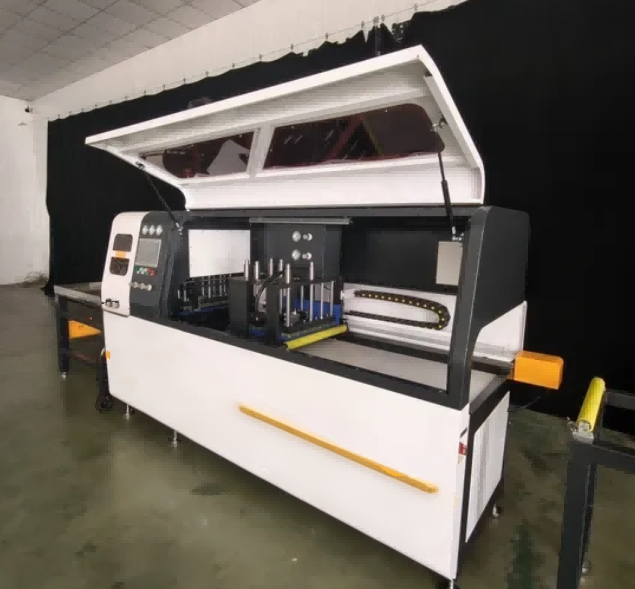

Ultra-precíz CNC körfűrész ipari alumínium profilokhoz

Műszaki előírások

Hogyan működik a fűrész

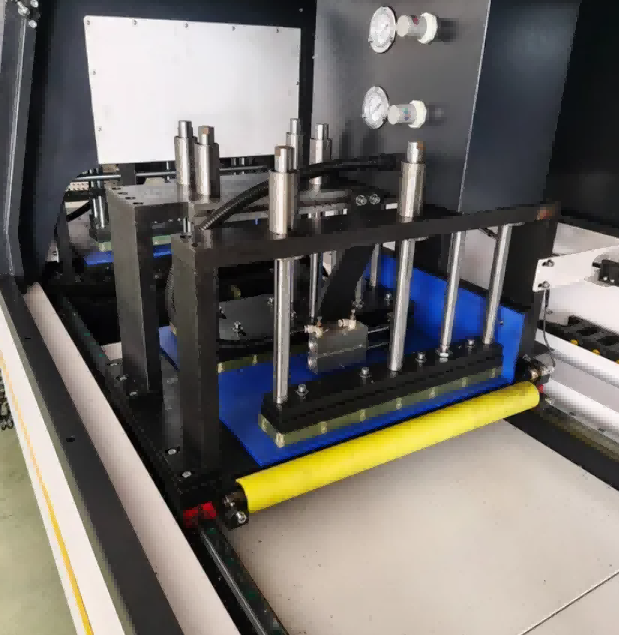

ACNC körfűrész ipari alumínium profilokhozszervohajtású előtolótengellyel működik, amely az érintőképernyőn beírt hossznak megfelelően pozícionálja a profilt a fűrészlap alá. A kezelő az alumínium extrudálást a bemeneti görgőasztalra tölti, memóriából kiválasztja a vágóprogramot vagy új méreteket ad meg, és elindítja a ciklust. A pneumatikus bilincsek függőleges és vízszintes irányból is összekapcsolódnak, hogy a profilt a referenciaütközőkön tartsák. A gáz-folyadék csillapító hengerrel felszerelt fűrészfej szabályozott előtolási sebességgel ereszkedik le az anyagon, így négyszögletes, sorjamentes vágást eredményez. A porlasztott vágófolyadék spray hűti a pengét és a munkadarabot a vágás során. A penge visszahúzódása után a bilincsek elengednek, és a szervo előtolás a profilt a következő vágási pozícióba viszi. A standard konfiguráció 90°-ban és ±45°-ban vág. Az opcionális CNC szögmodullal a fűrészfej 22,5° és 157,5° közötti tetszőleges szögben elfordul programvezérlés mellett.

Főbb jellemzők

±0,1 mm-es vágási pontosság – A szervovezérelt adagolás kivételes ismételhetőséget biztosít.

Teljesen automatikus ciklus – Beépített automatikus betöltés, rögzítés, vágás és kirakodás.

Nagy teherbírású váz – A feszültségmentesített hegesztett acélszerkezet csökkenti a vibrációt és meghosszabbítja a penge élettartamát.

Sorjamentes vágás – Az optimalizált késsebesség és a párás hűtőrendszer minimalizálja az utófeldolgozást.

Rugalmas szögvágás – standard 45° / 90°; egyedi szögek kérésre.

Felhasználóbarát CNC interfész – Intuitív érintőképernyős HMI a gyors beállításhoz és minimális edzéshez.

Első a biztonság – teljesen zárt védőburkolat biztonsági reteszekkel és CE-kompatibilis elektromos szekrényekkel

Munkafolyamat

Automatikus rakodás – A profilok betöltése görgős szállítószalagon vagy automatikus rakodógépen keresztül történik.

Precíziós pozicionálás – A szervohajtású adagolás pontos vágási hosszt biztosít.

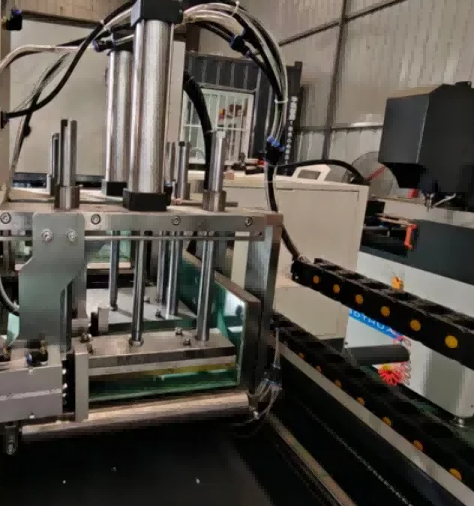

Biztonságos rögzítés – A pneumatikus/hidraulikus bilincsek szilárdan tartják a profilokat.

Nagy sebességű vágás – CNC-vezérelt fűrészfej tiszta, pontos vágást végez.

Forgácseltávolítás és hűtés – Az integrált hűtés és forgácsszállító tisztán tartja a munkaterületet.

CNC körfűrész ipari alumínium profilokhoz Opcionális bővítőmodulok

1. Zero-tail vágószerkezet (maradék farok ≤5 mm, nagy anyagfelhasználás)
2. Automatikus be- és kirakó görgős szállítószalag 6 m hosszú profilokhoz
3. CNC tetszőleges szögvágó modul (22,5°--157,5°)
4. Nagy kapacitású forgácstároló porgyűjtő
5. IoT távoli online diagnosztikai és adatstatisztikai modul
6. Csomag több darabból álló szinkron rögzítőelem
7. Egyedi meghosszabbított adagolási út 12000 mm-ig

Megfelelés és támogatás

Megfelelőség: CE / ISO 9001 tanúsítvánnyal rendelkező gyártási folyamat

Értékesítés utáni támogatás: Távoli üzembe helyezés, videós technikai támogatás és alkatrészellátás

Garancia: 12 hónap normál garancia (hosszabbítható)

Testreszabás: OEM/ODM szolgáltatások elérhetők a profilmérethez és az automatizálási szinthez

GYIK

Q1: Milyen profilokat tud vágni ez a CNC fűrész?

V: Ipari alumínium profilokhoz tervezték, beleértve az ablak-/ajtóelemeket, függönyfalakat és napelemes kereteket. A nagyobb extrudálásokhoz egyedi megoldások állnak rendelkezésre.

Q2: A gép teljesen automatikus?

V: Igen. Támogatja az automatikus adagolást, rögzítést, vágást és kirakodást, csak egy kezelőt igényel.

3. kérdés: Lehet-e 90°-tól eltérő szögben is vágni?

V: Igen. A szabványos modellek támogatják a 45°-os és 90°-os szöget; Egyedi szögvágás kérésre elérhető.

Q4: Mi a vágási pontosság?

V: Az adagolási pontosság ±0,1 mm, ami nagy megismételhetőséget biztosít a tömeggyártáshoz.
