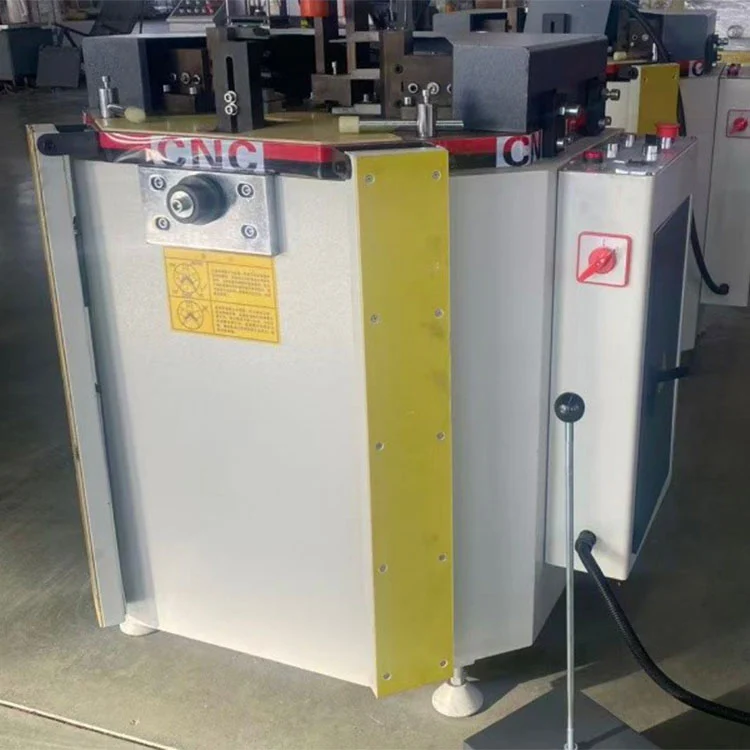

CNC négyfejű sarok krimpelőgép

Alapvető jellemzők

• Négy fejes egyidejű krimpelés:ACNC négyfejű sarok krimpelőgépa keret mind a négy sarkát egy préselési ciklusban befejezi. Ez csökkenti a kezelési időt az egyfejes vagy kétfejes alternatívákhoz képest, ahol a keretet minden egyes sarokpárnál át kell helyezni és újra kell rögzíteni.
• CNC szervo pozicionálás:Minden krimpelőfejet egy golyóscsavart meghajtó szervomotor pozícionál. A kezelő az érintőképernyőn kiválasztja a keret méretét, és a fejek automatikusan a kívánt pozícióba mozognak. Ugyanaz a rendszer több keretreceptet is tárol. Az ismételt pozicionálási pontosság ±0,1 mm-re van megadva, az átlós hiba jellemzően 1 mm-en belül, a varrat hiba pedig 0,15 mm alatti megfelelően előkészített profilok esetén.
• Keret mérettartomány:A gép 550 × 550 mm-től 1800 mm magasságig és 3000 mm szélességű kereteket kezel, lefedi a lakossági és kereskedelmi gyártásban megtalálható alumínium ablak- és ajtókeret méretek többségét.
• Hidraulikus krimpelő rendszer:Mindegyik fejet egy hidraulikus henger hajtja meg, 15 MPa névleges olajnyomással és 48 kN teljes krimpelőerővel. A hidraulikus kör kétfokozatú nagy-alacsony nyomás szekvenciát használ: a gyors megközelítési löket csökkenti a ciklusidőt, míg a nagynyomású tartás a löket végén szoros sarokcsatlakozást biztosít.
• Pneumatikus mozgó bilincsek:A befogó egységek automatikusan előre mozognak a keret betöltéséhez, és a krimpelés után visszahúzódnak a kirakodáshoz. A szorítóerőt két irányból alkalmazzák, hogy a profil helyén maradjon, és csökkenjen a deformáció veszélye a préslöket során.

Műszaki előírások

Hogyan működik

ACNC négyfejű sarok krimpelőgépolyan sorrendben működik, amely a keret méretének bevitelével kezdődik az érintőképernyőn. A négy krimpelőfej, amelyek mindegyike szervohajtású golyóscsavar tengelyekre van felszerelve, automatikusan a programozott pozícióba mozog. A kezelő a kivágott és előkészített alumínium profilokat a rögzítőelemekbe helyezi. Pneumatikus bilincsek rögzítik a profilokat a helyükön, és nyomást gyakorolnak függőleges és vízszintes irányból is. A befogást követően a hidraulikus kör két lépésben aktiválódik: egy alacsony nyomású gyors előretolással a présszerszámok érintkezésbe kerülnek a profilsarkokkal, a nagynyomású tartás pedig a teljes 48 kN-os préselőerőt kifejti a sarokkötés befejezéséhez. A tartási idő letelte után a bilincsek kioldódnak, a krimpelőszerszámok visszahúzódnak, és a kész keret eltávolítható. Mind a négy sarok egy ciklusban készül el, így a keretet nem kell áthelyezni.

Kulcsfontosságú komponensek

• Szervomotorok és golyós csavarok:Mind a négy fejet egymástól függetlenül egy AC szervomotor helyezi el, amely egy precíziós golyóscsavarhoz kapcsolódik. Ez az elrendezés biztosítja a ±0,1 mm-es megismételhetőséget, és lehetővé teszi a fejek áthelyezését a különböző keretméretekhez kézi beállítás nélkül.
• Hidraulikus erőegység:Egy 60 literes tartály négy hidraulikus hengert lát el olajjal egy nyomásszabályozó szelepekkel ellátott elosztón keresztül. A nagy-alacsony nyomású kétfokozatú szekvenciát a PLC irányítja mágnesszelepeken keresztül.

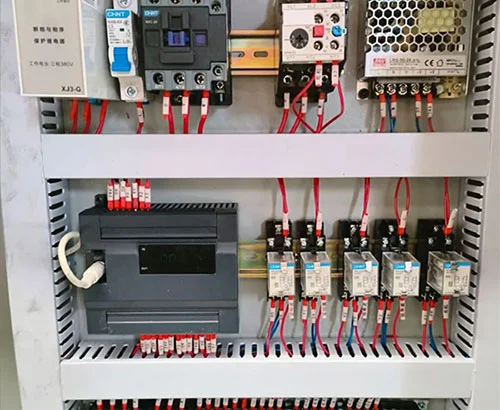

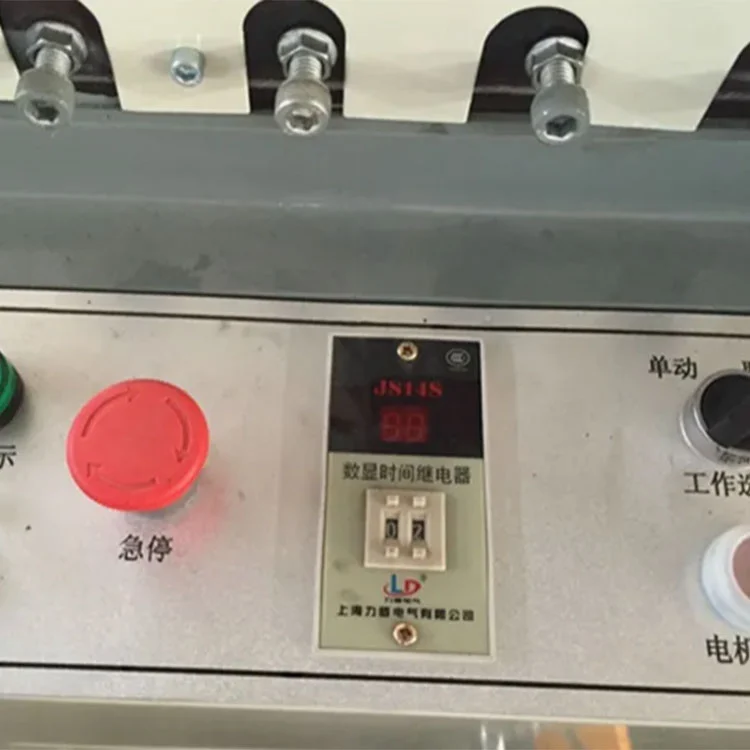

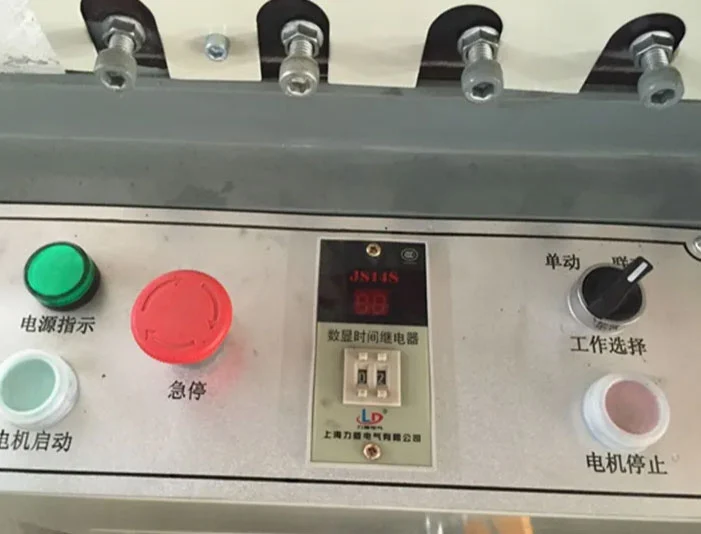

• Érintőképernyő és PLC:Az ipari érintőképernyő megjeleníti a keretméret beállításait, a tárolt programokat, a gyártásszámlálókat és a riasztási üzeneteket. Az általánosan előállított keretméretekhez tartozó paraméterreceptek menthetők és előhívhatók.

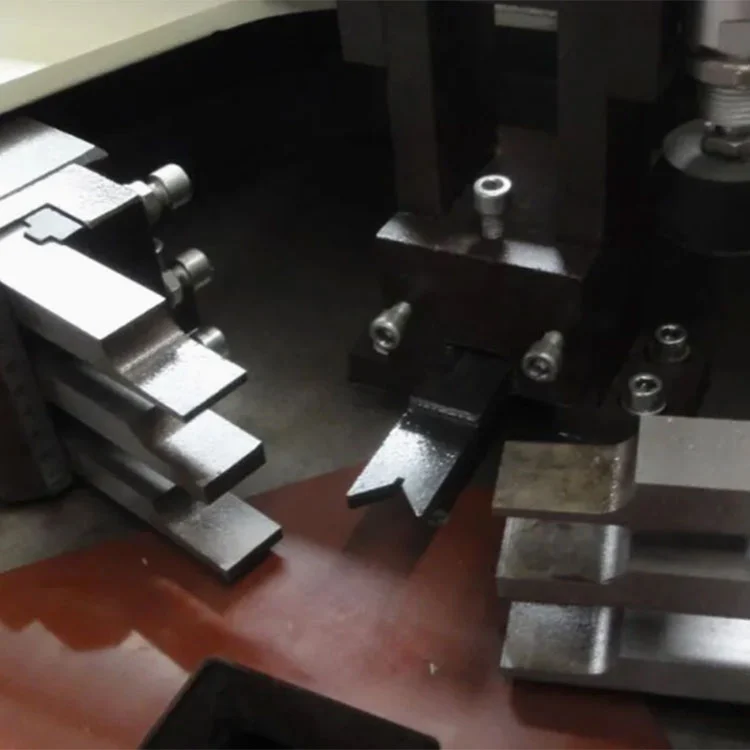

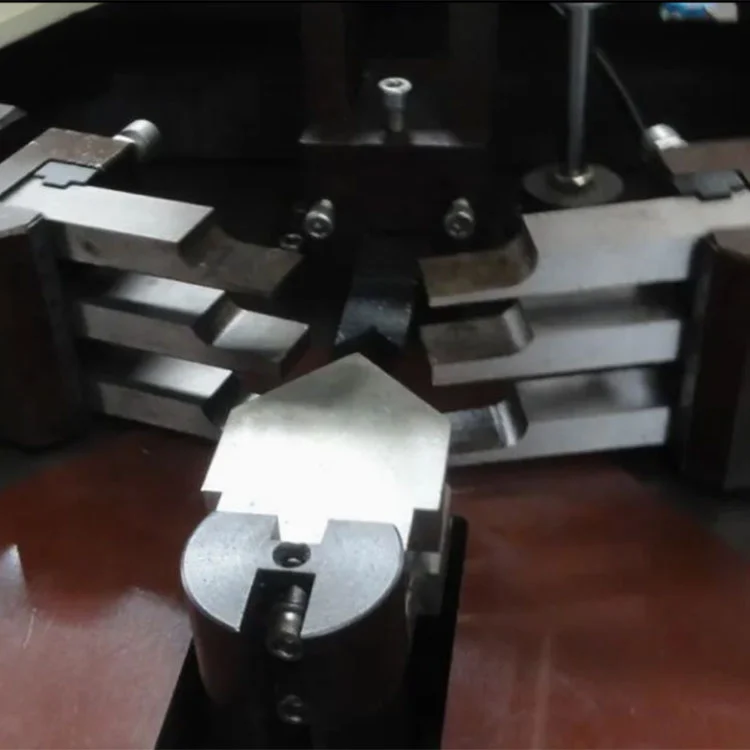

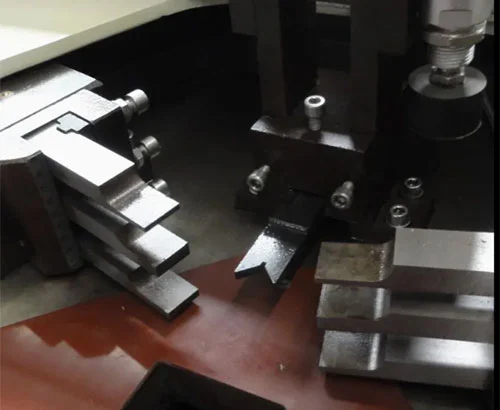

• Krimpelő szerszámok:Az edzett acél krimpelőkések a profilgeometriához igazodva vannak megmunkálva. A szerszámkészletek különböző profilkeresztmetszetekre cserélhetők. A kések mélysége és igazítása állítható.

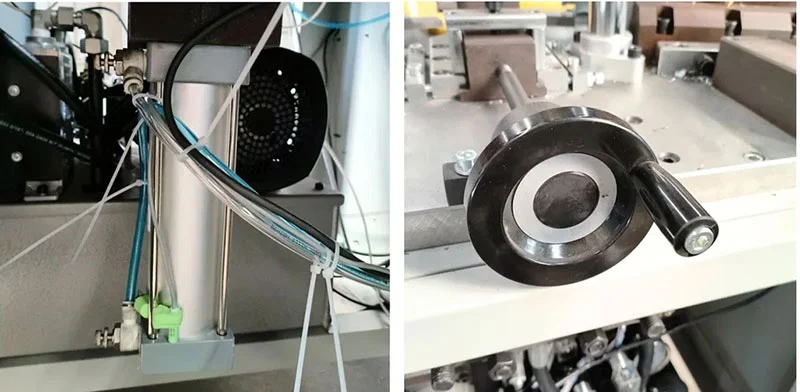

• Pneumatikus szorítórendszer:A bilincsek előre és visszahúzódnak a lineáris vezetőkön. A szorítóerőt pneumatikus hengerek biztosítják, amelyek nyomása 0,5-0,8 MPa között van szabályozva. A kétirányú befogási kialakítás két oldalról fejt ki erőt, hogy stabilizálja a profilt a préselés során.

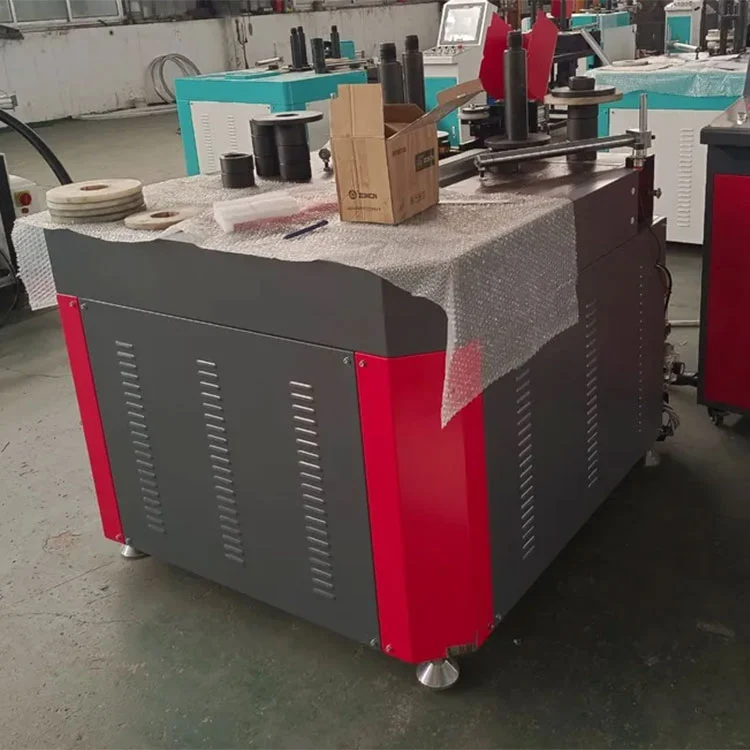

• A gép kerete:Hegesztett acélszerkezet tartja a négy mozgófejet és a rögzített központi munkaasztalt. A keretet úgy tervezték, hogy ellenálljon a préselés során keletkező reakcióerőknek, és a fej idővel megőrizze a beállítását.

Alkalmazási forgatókönyvek

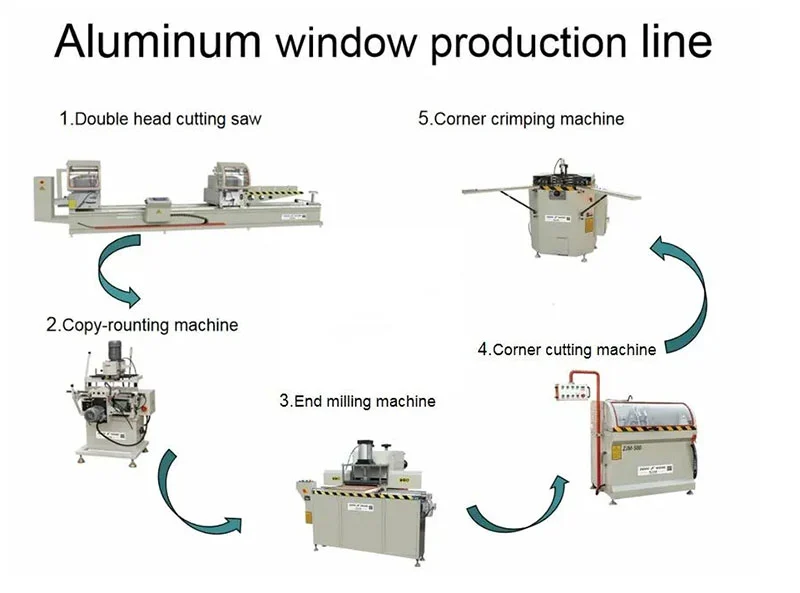

Alumínium ablak gyártás

Tokos, toló- és hőszigetelt ablakkeretek krimpelése.

Alumínium ajtó gyártás

Bejárati ajtók, erkélyajtók, tűzálló alumínium ajtók, belső alumínium ajtótokok sarokszerelése.

Függönyfal és épületprofilok

Alumínium oszlopok, kereszttartók és homlokzati profilok 90°-os sarokpremelése.

Nagy volumenű gyártás

Közepes és nagy alumínium ajtó- és ablakgyárakban használják, ahol a négy sarok egy ciklus alatti elkészítése csökkenti a keretenkénti feldolgozási időt és támogatja a nagyobb napi teljesítményt.

Gyártó és garancia

Az Lebulang Machine néven működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumínium és PVC ablak- és ajtófeldolgozó berendezéseket jinani üzemében. A vállalat házon belül irányítja a kutatás-fejlesztést, a megmunkálást, az összeszerelést, a tesztelést és az értékesítést. ACNC négyfejű sarok krimpelőgépennek az integrált rendszernek a keretében épült, és közvetlenül a gyárból szállítják CE és ISO 9001 tanúsítvánnyal. A fő szerkezetre egy év garancia vonatkozik. Távoli technikai támogatás, beleértve a videodiagnózist és a kezelési útmutatót is tartalmazza. Az olyan alkatrészek, mint a krimpelőkések, tömítések és szűrőelemek raktáron vannak, és külön is megrendelhetők. Felár ellenében helyszíni szerelés és üzembe helyezés megoldható.

GYIK

Q1: Mit jelent a CLM4S?

V: CNC sarokgép 4 fejű szervo. A "4" a négy független krimpelőfejre utal.

2. kérdés: Mekkora a gép által kezelhető maximális keretméret?

V: A standard konfiguráció akár 1800 mm magas és 3000 mm széles kereteket is kezel. A nem szabványos méreteket megrendeléskor megbeszélhetjük.

3. kérdés: Nehéz kezelni a gépet új munkavállalók számára?

V: A művelet egy érintőképernyőn keresztül történik, a tárolt keretprogramokkal. Angol nyelvű kézikönyv és videós oktatás biztosított. A legtöbb operátor egy-két munkanapon belül megtanulja a napi rutint.

Q4: Milyen típusú fizetési és szállítási feltételek állnak rendelkezésre?

V: A fizetés T/T vagy L/C útján történhet főbb pénznemekben, beleértve az USD-t, az EUR-t és a GBP-t. A szabványos szállítási feltételek FOB Qingdao vagy Jinan. CFR, CIF és EXW is elfogadott a szállítmány rendeltetési helyétől függően.

5. kérdés: Testreszabható-e a krimpelő szerszám bizonyos profilokhoz?

V: Igen, a krimpelő kések megmunkálhatók, hogy megfeleljenek az ügyfél profil-keresztmetszetének. A megfelelő szerszámkészlet előállításához a rendelési folyamat során profilmintára vagy rajzra van szükség.
