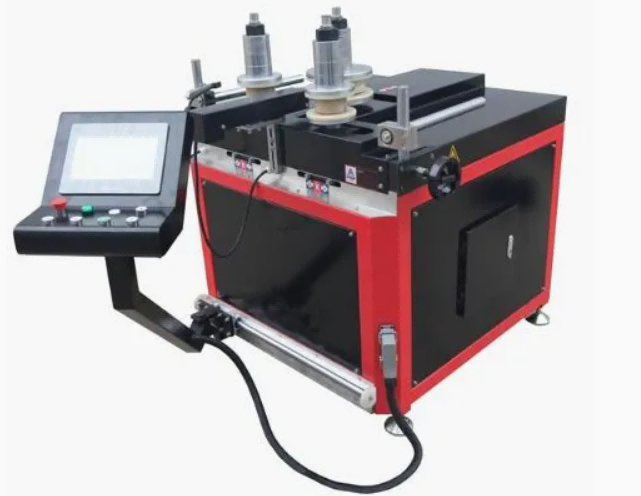

Nagy teherbírású CNC profilhajlító gép alumíniumhoz és PVC-hez

Ezt a CNC alumínium és PVC profilhajlító gépet építészeti profilok gyártására tervezték, beleértve a függönyfalakat, homlokzatokat, íves ablakokat és PVC ablakkereteket. A 3 görgős szinkronhajlító rendszerrel és szervovezérelt vezérléssel felszerelve sima, torzításmentes íveket biztosít ±0,5 mm-es pontossággal. Az alumínium extrudálással és PVC/UPVC profilokkal egyaránt kompatibilis gép egyetlen beállításban támogatja a több sugarú hajlítást, jelentősen javítva a gyártási hatékonyságot, miközben csökkenti az anyagpazarlást. CE tanúsítvánnyal rendelkezik és teljesen testreszabható, ideális megoldás a modern építészeti hajlítási alkalmazásokhoz.

• Több anyag kompatibilitása:ACNC alumínium PVC profil hajlítógéphajlítja az alumínium, PVC, UPVC, hőtörés, rozsdamentes acél és réz profilokat. A szerszámkészletek a gép kapacitásán belül különböző anyagminőségekhez és keresztmetszetekhez cserélhetők.
• 3 tengelyes CNC pozicionálás:Az X, Y és Z tengelyeken lévő szervomotorokat egy 10 hüvelykes érintőképernyővel ellátott CNC vezérlő hajtja. A pozicionálási pontosság ±0,02 mm. A kezelők közvetlenül az interfészen programoznak több sugarú alakzatokat, íveket és összetett görbéket, vagy importálnak adatokat USB-n keresztül.
• Hidraulikus tolóerő opciók:Három hidraulikus állomás-konfigurációt kínálnak – 20 tonnás, 25 tonnás és 40 tonnás – a profilanyag, a falvastagság és a szükséges hajlítási sugár alapján kiválasztva. A hidraulikus szivattyú a normál ipari egységekhez képest csökkentett zajszinttel működik.
• Hajlítási forma tartomány:A gép C-alakú, U-alakú, S-alakú, teljes kör, ellipszis, több sugarú kombinációkat és egyedi íveket állít elő. A formázó hevederek és görgőformák testreszabhatók a profil keresztmetszetéhez az optimális hajlítási minőség érdekében.

Hogyan működik

Profil betöltése

Alumínium vagy PVC profilokat helyeznek az adagolóvezetőbe, és biztonságosan rögzítik, hogy megakadályozzák a megcsúszást vagy elcsavarodást a hajlítási folyamat során.

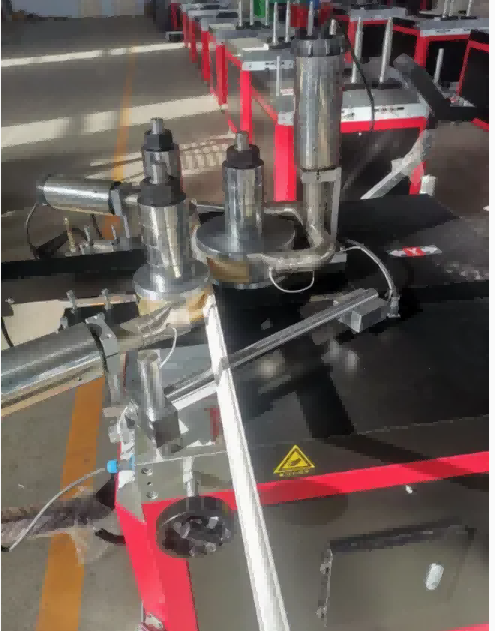

2. 3 görgős szinkronhajlítás

A gép három precíziós görgőt használ:

Felső görgő – előrehajtja a profilt

Két oldalsó görgő – CNC-vezérelt pályák mentén mozogva egyenletes nyomást fejt ki

Ez a szinkronizált mozgás egyenletes ívképzést biztosít felületi sérülés vagy deformáció nélkül.

3. Szervovezérelt pontosság

A szervomotorok valós időben szabályozzák a görgő pozicionálását, pontos visszajelzést és megismételhető hajlítási teljesítményt biztosítva. A CNC rendszer automatikusan kompenzálja az anyag visszarugózását.

4. Többsugárú programozás

A kezelők több hajlítási sugarat, ívszegmenseket és teljes köröket programozhatnak közvetlenül a CAD-rajzokból. A gép bonyolult görbéket hajt végre manuális beavatkozás nélkül.

5. Folyamatos gyártás

A program beállítása után a gép nagy konzisztenciával megismétli a hajlítási ciklust, így tömeggyártásra és egyedi építészeti projektekre egyaránt alkalmas.

Folyamatfolyamat:

Profil betöltése → CNC program bemenet → 3 görgős szinkronizálás → szervo pozicionálás → több sugarú hajlítás → kész ívelt profil

Főbb jellemzők

3 görgős szinkronhajlító rendszer a sima, pontos ívekért

Szervovezérelt vezérlés a valós idejű pontosság és ismételhetőség érdekében

Többsugárú hajlítás egyetlen beállításban

Kompatibilis az alumínium és PVC/UPVC profilokkal

CAD Drawing Import komplex görbe programozáshoz

Automatikus visszarugózási kompenzáció

Felhasználóbarát CNC interfész

Nagy teherbírású keret a rezgésmentes működéshez

CE tanúsítvánnyal rendelkezik és testreszabható

Alkalmazások

• Függönyfal profil hajlítás

  Építészeti homlokzati íves keretek

  Íves ablakok és ajtók profiljai

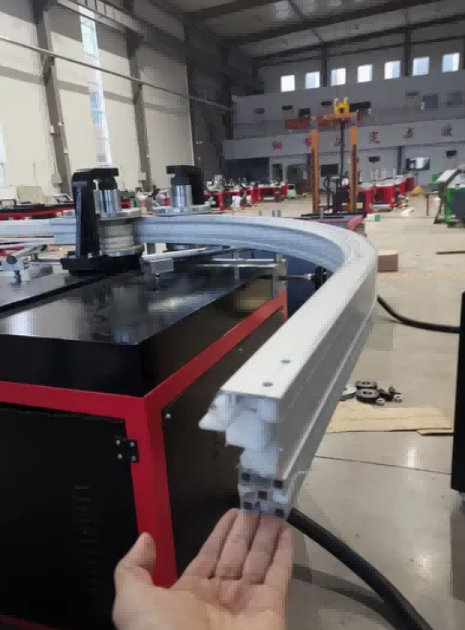

  PVC ablak- és ajtókeret hajlítás

  Alumínium burkolat és kárpithajlítás

  Dekoratív belső profilok




Gyártó és garancia

A Lebulang Machineként működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumínium- és PVC-feldolgozó berendezéseket a kínai Jinan gyárában.CNC alumínium PVC profil hajlítógépközvetlenül a gyárból szállítjuk CE és ISO tanúsítvánnyal. A fő szerkezetre egy év garancia vonatkozik. A távoli műszaki támogatást, a telepítési videókat és az angol nyelvű kézikönyvet további költségek nélkül biztosítjuk. A helyszíni szerelés és oktatás külön megoldható. Tartalék alkatrészek, például görgős formák, formázó hevederek és hidraulikus tömítések vannak raktáron. A gép színe, márkajelzése és csomagolása testreszabható az OEM és ODM megállapodások alapján.

GYIK

Gyakran Ismételt Kérdések

1. Milyen anyagokat tud ez a gép hajlítani?

Alumínium extrudálásokhoz és PVC/UPVC profilokhoz tervezték ablakokban, ajtókban, függönyfalakban és homlokzatokban.

2. Egy profilban több sugarat is meghajlíthat?

Igen. A CNC rendszer egyetlen programon belül támogatja a többsugarú és szegmentált ívhajlítást.

3. Alkalmas-e a gép nagyüzemi gyártásra?

Teljesen. A programozást követően a gép nagy konzisztenciával és minimális kezelői beavatkozással megismétli a hajlítási ciklusokat.

4. Támogatja a CAD fájl importálást?

Igen. Az összetett görbék és ívszegmensek közvetlenül importálhatók CAD-rajzokból a pontos végrehajtás érdekében.

5. Testreszabható a gép?

Igen. OEM/ODM testreszabást kínálunk a profilmérethez, hajlítási kapacitáshoz és vezérlőrendszerekhez.

Miért válassza ezt a gépet

Precíziós hajlítás – ±0,5 mm-es pontosság az építészeti szabványokhoz

Hatékonyság – A több sugarú hajlítás egyetlen beállításban csökkenti a munka- és ciklusidőt

Sokoldalúság – Egy gép alumínium és PVC profilokhoz

Megbízhatóság – A nagy teherbírású váz és a szervohajtású rendszer biztosítja a hosszú távú stabilitást

Globális megfelelőség – CE tanúsítvánnyal rendelkezik nemzetközi projektekhez
