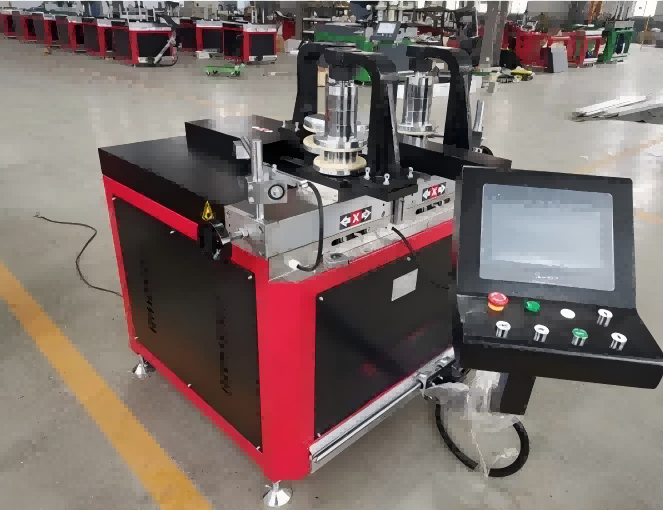

Nagy pontosságú CNC alumínium és PVC profilhajlító gép

Ezt a CNC alumínium és PVC profilhajlító gépet építészeti profilok gyártására tervezték, beleértve a függönyfalakat, homlokzatokat, íves ablakokat és PVC ablakkereteket. A 3 görgős szinkronhajlító rendszerrel és szervovezérelt vezérléssel felszerelve sima, torzításmentes íveket biztosít ±0,5 mm-es pontossággal. Az alumínium extrudálással és PVC/UPVC profilokkal egyaránt kompatibilis gép egyetlen beállításban támogatja a több sugarú hajlítást, jelentősen javítva a gyártási hatékonyságot, miközben csökkenti az anyagpazarlást. CE tanúsítvánnyal rendelkezik és teljesen testreszabható, ideális megoldás a modern építészeti hajlítási alkalmazásokhoz.

• Több anyag kompatibilitása:ACNC alumínium PVC profil hajlítógéphajlítja az alumínium, PVC, UPVC, hőtörés, rozsdamentes acél és réz profilokat. A szerszámkészletek a gép kapacitásán belül különböző anyagminőségekhez és keresztmetszetekhez cserélhetők.
• 3 tengelyes CNC pozicionálás:Az X, Y és Z tengelyeken lévő szervomotorokat egy 10 hüvelykes érintőképernyővel ellátott CNC vezérlő hajtja. A pozicionálási pontosság ±0,02 mm. A kezelők közvetlenül az interfészen programoznak több sugarú alakzatokat, íveket és összetett görbéket, vagy importálnak adatokat USB-n keresztül.
• Hidraulikus tolóerő opciók:Három hidraulikus állomás-konfigurációt kínálnak – 20 tonnás, 25 tonnás és 40 tonnás – a profilanyag, a falvastagság és a szükséges hajlítási sugár alapján kiválasztva. A hidraulikus szivattyú a normál ipari egységekhez képest csökkentett zajszinttel működik.
• Hajlítási forma tartomány:A gép C-alakú, U-alakú, S-alakú, teljes kör, ellipszis, több sugarú kombinációkat és egyedi íveket állít elő. A formázó hevederek és görgőformák testreszabhatók a profil keresztmetszetéhez az optimális hajlítási minőség érdekében.

Hogyan működik

Profil betöltése

Alumínium vagy PVC profilokat helyeznek az adagolóvezetőbe, és biztonságosan rögzítik, hogy megakadályozzák a megcsúszást vagy elcsavarodást a hajlítási folyamat során.

2. 3 görgős szinkronhajlítás

A gép három precíziós görgőt használ:

Felső görgő – előrehajtja a profilt

Két oldalsó görgő – CNC-vezérelt pályák mentén mozogva egyenletes nyomást fejt ki

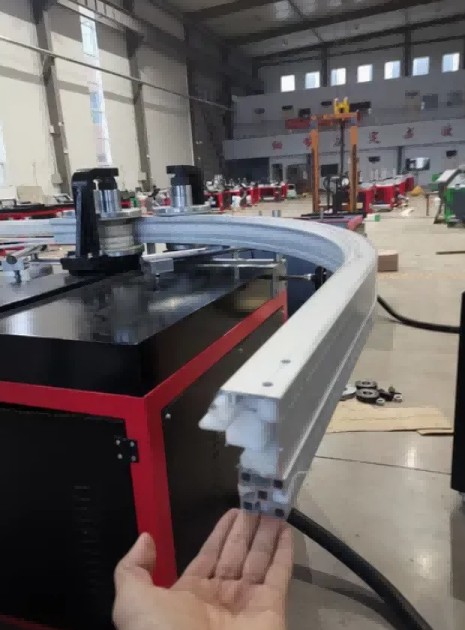

Ez a szinkronizált mozgás egyenletes ívképzést biztosít felületi sérülés vagy deformáció nélkül.

3. Szervovezérelt pontosság

A szervomotorok valós időben szabályozzák a görgő pozicionálását, pontos visszajelzést és megismételhető hajlítási teljesítményt biztosítva. A CNC rendszer automatikusan kompenzálja az anyag visszarugózását.

4. Többsugárú programozás

A kezelők több hajlítási sugarat, ívszegmenseket és teljes köröket programozhatnak közvetlenül a CAD-rajzokból. A gép bonyolult görbéket hajt végre manuális beavatkozás nélkül.

5. Folyamatos gyártás

A program beállítása után a gép nagy konzisztenciával megismétli a hajlítási ciklust, így tömeggyártásra és egyedi építészeti projektekre egyaránt alkalmas.

Folyamatfolyamat:

Profil betöltése → CNC program bemenet → 3 görgős szinkronizálás → szervo pozicionálás → több sugarú hajlítás → kész ívelt profil

Kulcsfontosságú komponensek

CNC vezérlő:10 hüvelykes érintőképernyő felhasználói felülettel a hajlítási szögek, sugarak és több sugarú sorozatok programozásához. Az USB port támogatja a programok importálását és exportálását. A vezérlő kezeli a tengely mozgását, a hidraulikus nyomást és a ciklusidőzítést.

Hidraulikus állomás:20 tonnás, 25 tonnás és 40 tonnás konfigurációkban kapható. Importált olajszivattyút használ, amely stabil nyomáskibocsátást és csendes működést biztosít. A hidraulikus kör egy nyomáscsökkentő szelepet és egy szűrőt tartalmaz.

Görgős formák:Edzett acélból készült, opcionális PU bevonattal. A bevonat segít megelőzni a karcolódást vagy jelölést a bevont, eloxált vagy festett profilfelületeken. A formakészletek felcserélhetők a különböző profil-keresztmetszetekhez.

Terjedés:Taiwan HIWIN lineáris vezetősínek hordozzák a mozgó tengelyeket. A precíziós sebességváltók és szervomotorok biztosítják az X, Y és Z mozgások pozicionálási pontosságát.

Alkalmazások

• Függönyfal profil hajlítás

  Építészeti homlokzati íves keretek

  Íves ablakok és ajtók profiljai

  PVC ablak- és ajtókeret hajlítás

  Alumínium burkolat és kárpithajlítás

  Dekoratív belső profilok




Gyártó és garancia

A Lebulang Machineként működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumínium- és PVC-feldolgozó berendezéseket a kínai Jinan gyárában.CNC alumínium PVC profil hajlítógépközvetlenül a gyárból szállítjuk CE és ISO tanúsítvánnyal. A fő szerkezetre egy év garancia vonatkozik. A távoli műszaki támogatást, a telepítési videókat és az angol nyelvű kézikönyvet további költségek nélkül biztosítjuk. A helyszíni szerelés és oktatás külön megoldható. Tartalék alkatrészek, például görgős formák, formázó hevederek és hidraulikus tömítések vannak raktáron. A gép színe, márkajelzése és csomagolása testreszabható az OEM és ODM megállapodások alapján.

GYIK

1. Ön egy gyár vagy egy kereskedelmi vállalat?

Gyártó vagyunk, saját gyártóüzemünkkel a kínai Jinan városában, és 1996 óta működik.

2. Mennyi ideig tart a garancia a berendezésre?

Egy év a fő szerkezeten, kivéve a normál kopó alkatrészeket, mint a görgős formák és a formázó hevederek.

3. Hogyan biztosítható az értékesítés utáni szolgáltatás?

Távoli videós útmutatást, online műszaki támogatást és a hibás alkatrészek ingyenes cseréjét biztosítjuk a garanciális időszakon belül. Felár ellenében helyszíni szerelés, üzembe helyezés, betanítás megoldható.

4. Mennyi a szállítási idő?

A szabványos gépeket az előleg befizetésétől számított 10-20 munkanapon belül szállítják.

5. Milyen egyéb gépeket árul?

Alumínium vágógépek, alumínium sarokpréselő gépek, PVC hegesztőgépek, CNC fúró- és marógépek, valamint komplett ajtó- és ablakgyártó sorok.

6. Meg tudja-e hajlítani a gép a hőtörési profilokat?

Igen. A megfelelő formázó hevederekkel és görgős formákkal a gép képes meghajlítani a hőtöréses alumínium profilokat, miközben megőrzi a szigetelőszalag épségét.
