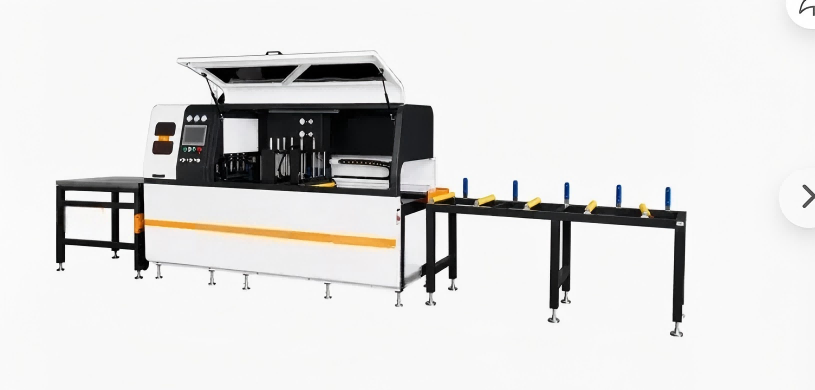

Precíziós CNC körfűrész ipari alumínium profilokhoz

Műszaki előírások

Hogyan működik a fűrész

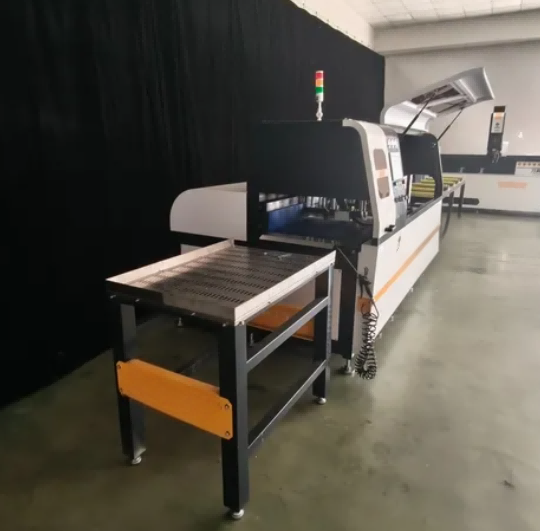

ACNC körfűrész ipari alumínium profilokhozszervohajtású előtolótengellyel működik, amely az érintőképernyőn beírt hossznak megfelelően pozícionálja a profilt a fűrészlap alá. A kezelő az alumínium extrudálást a bemeneti görgőasztalra tölti, memóriából kiválasztja a vágóprogramot vagy új méreteket ad meg, és elindítja a ciklust. A pneumatikus bilincsek függőleges és vízszintes irányból is összekapcsolódnak, hogy a profilt a referenciaütközőkön tartsák. A gáz-folyadék csillapító hengerrel felszerelt fűrészfej szabályozott előtolási sebességgel ereszkedik le az anyagon, így négyszögletes, sorjamentes vágást eredményez. A porlasztott vágófolyadék spray hűti a pengét és a munkadarabot a vágás során. A penge visszahúzódása után a bilincsek elengednek, és a szervo előtolás a profilt a következő vágási pozícióba viszi. A standard konfiguráció 90°-ban és ±45°-ban vág. Az opcionális CNC szögmodullal a fűrészfej 22,5° és 157,5° közötti tetszőleges szögben elfordul programvezérlés mellett.

Főbb jellemzők

Teljesen automatikus működés – Automatikus anyagadagolás, rögzítés és fűrészelés a maximális hatékonyság érdekében.

Nagy teherbírású szerkezet – A megerősített gépváz minimálisra csökkenti a vibrációt és biztosítja a hosszú távú stabilitást.

Sorjamentes technológia – Az optimalizált pengesebesség és hűtőrendszer csökkenti a sorjaképződést és a másodlagos feldolgozást.

Felhasználóbarát CNC interfész – Intuitív érintőképernyős vezérlés a gyors beállításhoz és az egyszerű kezeléshez.

Rugalmas vágási szögek – Támogatja a 45°, 90°-os és egyedi szögvágást a sokoldalú alkalmazásokhoz

Munkafolyamat

Automatikus rakodás – A profilok betöltése görgős szállítószalagon vagy automatikus rakodógépen keresztül történik.

Precíziós pozicionálás – A szervohajtású adagolás pontos vágási hosszt biztosít.

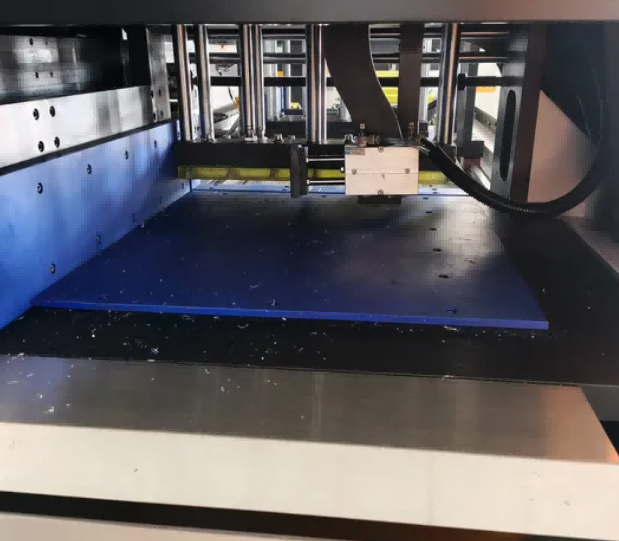

Biztonságos rögzítés – A pneumatikus/hidraulikus bilincsek szilárdan tartják a profilokat.

Nagy sebességű vágás – CNC-vezérelt fűrészfej tiszta, pontos vágást végez.

Forgácseltávolítás és hűtés – Az integrált hűtés és forgácsszállító tisztán tartja a munkaterületet.

CNC körfűrész ipari alumínium profilokhoz Opcionális bővítőmodulok

1. Zero-tail vágószerkezet (maradék farok ≤5 mm, nagy anyagfelhasználás)
2. Automatikus be- és kirakó görgős szállítószalag 6 m hosszú profilokhoz
3. CNC tetszőleges szögvágó modul (22,5°--157,5°)
4. Nagy kapacitású forgácstároló porgyűjtő
5. IoT távoli online diagnosztikai és adatstatisztikai modul
6. Csomag több darabból álló szinkron rögzítőelem
7. Egyedi meghosszabbított adagolási út 12000 mm-ig

Alkalmazási forgatókönyvek

Alumínium ablak és ajtó profilok

Függönyfal és homlokzati rendszerek

Napelem keret vágás

Ipari alumínium extrudálások

Vasúti szállítás és autóipari alumínium alkatrészek

Bútorok és hűtőborda profilok

GYIK

Q1: Milyen profilokat tud vágni ez a CNC fűrész?

V: Ipari alumínium profilokhoz tervezték, beleértve az ablak-/ajtóelemeket, függönyfalakat és napelemes kereteket. A nagyobb extrudálásokhoz egyedi megoldások állnak rendelkezésre.

Q2: A gép teljesen automatikus?

V: Igen. Támogatja az automatikus adagolást, rögzítést, vágást és kirakodást, csak egy kezelőt igényel.

3. kérdés: Lehet-e 90°-tól eltérő szögben is vágni?

V: Igen. A szabványos modellek támogatják a 45°-os és 90°-os szöget; Egyedi szögvágás kérésre elérhető.

Q4: Mi a vágási pontosság?

V: Az adagolási pontosság ±0,1 mm, ami nagy megismételhetőséget biztosít a tömeggyártáshoz.
