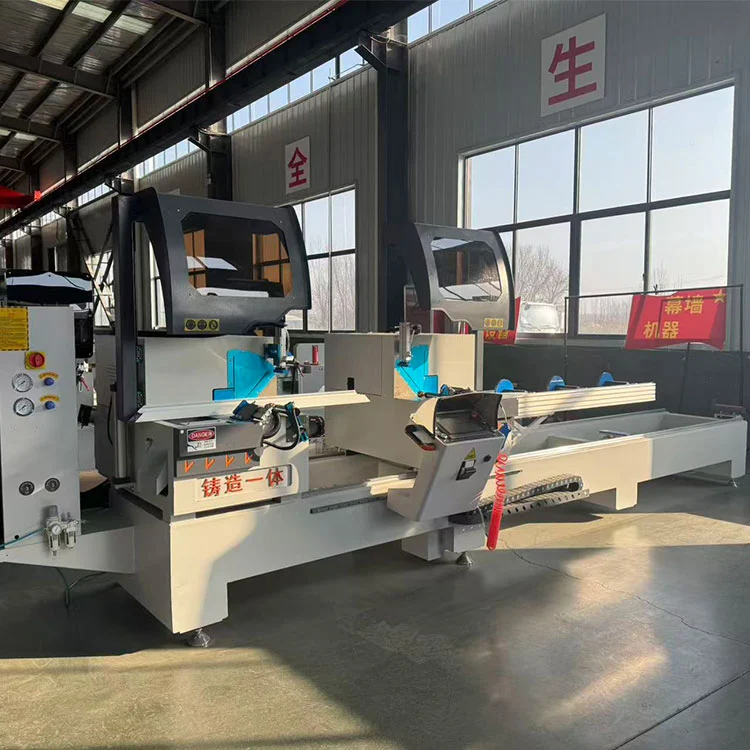

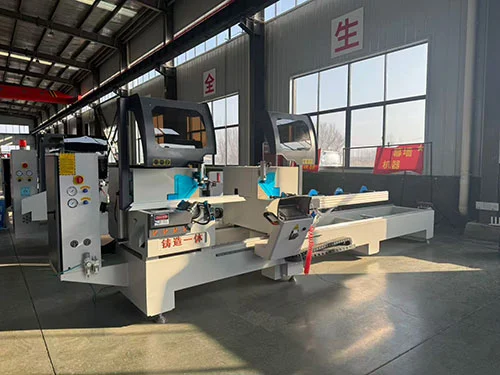

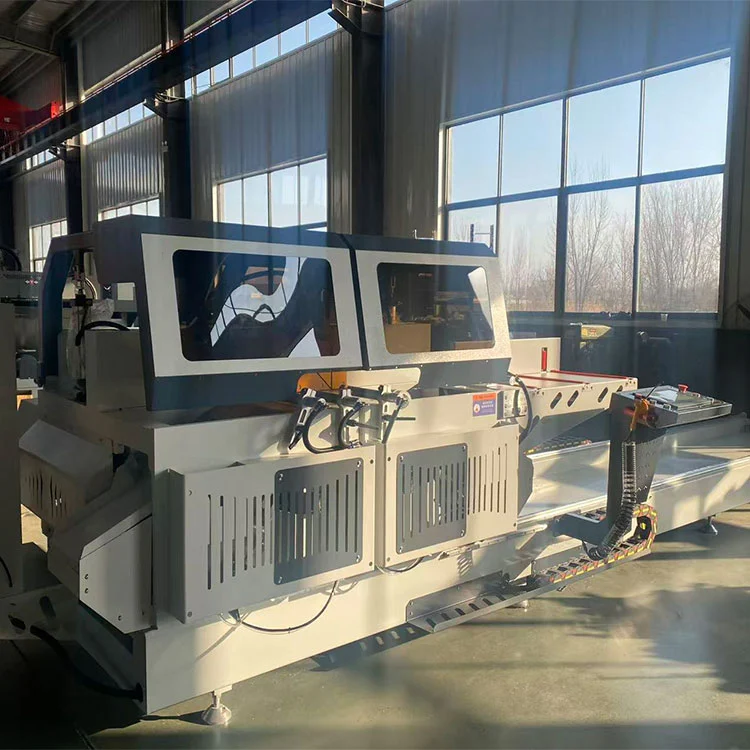

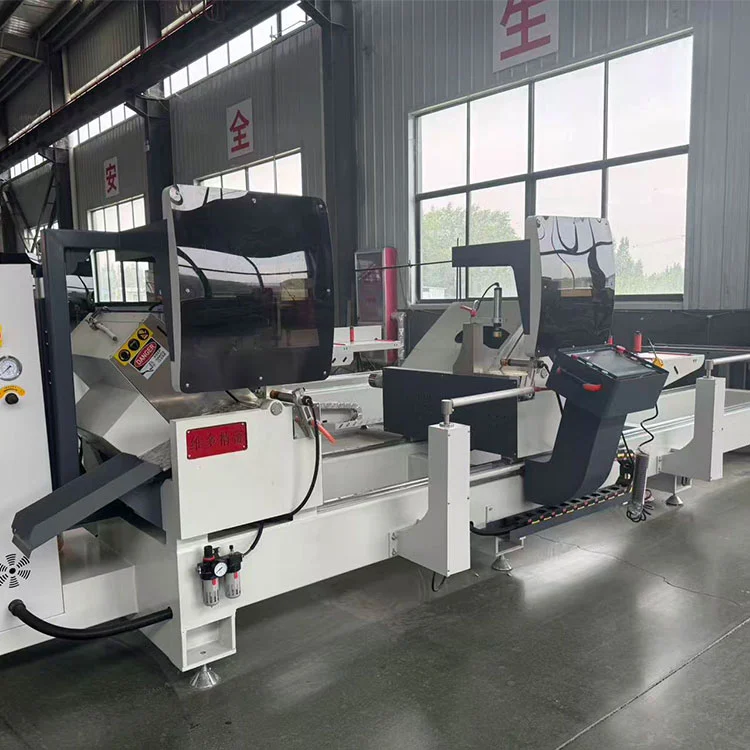

Félautomata kétfejű gérvágó fűrész alumínium profilvágó gép

Az Lebulang Machine márkanév alatt működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumínium- és PVC-feldolgozó berendezéseket a kínai Jinan gyárában. Ez a félautomata kétfejű gérvágó fűrész alumíniumprofilokat vág ablakokhoz, ajtókhoz, függönyfalakhoz és ipari keretekhez. Akár 350 mm széles és 150 mm magas profilokat kezel, vízszintes vágási szögekkel 45°-tól 135°-ig, függőleges szögekkel pedig 45°-tól 90°-ig. Két 4 kW-os motor hajtja a fűrészlapokat 2800 ford./perc sebességgel, a jobb oldali fej pedig lineáris vezetőkön mozog fogasléces hajtóművel a hosszpozícionálás érdekében. Az öttengelyes, teljesen zárt CNC rendszer vezérli a szög- és hosszpozícionálást, míg a vágási előtolás fokozatmentesen állítható 0 és 3 m/perc között.

Műszaki paraméterek

Jellemzők

• Nagy profilú vágás:AFélautomata kétfejű gérvágó fűrész alumínium profilvágó gépnagyméretű alumínium profilok kétdimenziós összetett szögvágására készült. 350 mm-es szélességig és 150 mm-es magasságig kezeli, lefedi a szabványos függönyfalakat és az ipari extrudálási méreteket.
• Öt tengelyes, teljesen zárt CNC rendszer:A szög- és hosszpozícionálást egy öttengelyes CNC-rendszer vezérli, zárt hurkú visszacsatolással. Ez a szögtűrést ±5′-on belül, az ismétlési hossztűrést pedig ±0,2 mm-en belül tartja normál működési körülmények között.
• Mozgatható fűrészfej hajtómű:A jobb oldali vágófej egy lineáris vezetőpáron mozog fogasléces meghajtással. Ez az elrendezés támogatja a pontos hosszpozícionáláshoz szükséges merevséget a teljes 6000 mm-es vágási kapacitáson.
• Precíziós forgócsapágyak:A fűrészfej forgása keresztezett hengeres görgős csapágyakat használ, amelyek stabil, alacsony súrlódású szögmozgást biztosítanak. Ez a kialakítás hozzájárul a sima szögbeállításhoz és a megbízható rögzítéshez a beállított helyzetben.
• Továbbfejlesztett lengőkar szerkezet:A fűrészlap egy megerősített lengőkarra van felszerelve, amely a munkaasztal alól felfelé lendül. Ez a konfiguráció sima, tiszta vágási felületet eredményez a profilon, és javítja az általános vágási stabilitást.
• Asztal alatti penge lengés:A penge előtolási iránya a munkaasztal alól van, ami segít távol tartani a kezelő kezét a vágási zónától a ciklus alatt.
• Integrált kenés és hűtés:A fűrészlappal együtt egy ködkenő és hűtőberendezés mozog, és a vágófolyadékot közvetlenül a fűrészlap fogaira és a vágási területre juttatja. Ez segít meghosszabbítani a penge élettartamát és javítja a vágási minőséget az alumíniumon.

Hogyan működik

AFélautomata kétfejű gérvágó fűrész alumínium profilvágó gépúgy működik, hogy a kezelő beállítja a kívánt vízszintes és függőleges vágási szögeket, valamint a vágási hosszt a CNC kezelőpanelen. A jobb oldali vágófej automatikusan elmozdul a lineáris vezető mentén a programozott pozícióba. Az alumínium profilokat a görgőtartó asztalokra helyezik, és pneumatikus bilincsekkel rögzítik. Mindkét fej egyszerre vagy egymástól függetlenül vágható. A vágási ciklus során a fűrészlapok felfelé lendülnek a munkaasztal alól, és 0 és 3 m/perc közötti szabályozott előtolási sebességgel vágják át a profilt. A ködkenő rendszer a vágás során aktiválódik. A kések visszahúzódása után a bilincsek kioldódnak, és a vágott darabokat eltávolítják. Az öttengelyes zárt hurkú CNC rendszer figyeli és beállítja a pozíciót, hogy megőrizze a pontosságot a szakaszos vágás során.

Kulcsfontosságú komponensek

• Fűrészmotorok (2 × 4 kW):Mindegyik vágófejet egy 4 kW-os motor hajtja, amely 2800 ford./perc sebességgel forog. A teljesítmény a fűrészlap átmérőjéhez és a 350 × 150 mm-es vágási keresztmetszet kapacitásához igazodik.
• Lineáris vezető és fogasléces fogasléc:A mozgatható jobb oldali fej egy precíziós lineáris vezetőn halad, és egy fogasléces hajtás pozícionálja. Ez a sebességváltó biztosítja a 6000 mm-es ágy feletti hosszpozícionáláshoz szükséges merevséget és pontosságot.
• Keresztezett gördülőcsapágyak:A fűrészfej forgórészénél használják a szög beállításához. Ezek a csapágyak nagy merevséget és egyenletes forgást biztosítanak minimális holtjáték mellett.
• Öt tengelyes CNC vezérlő:Kezeli a vízszintes és függőleges vágási szögeket, a hosszpozícionálást és az előtolási sebességet. A zárt hurkú rendszer a kódolók visszajelzéseit használja a pozicionálási pontosság fenntartása érdekében.
• Köd kenőrendszer:Egy fúvókaegység, amely a fűrészlappal együtt mozog, és porlasztott vágófolyadékot juttat a vágási zónába. Ez csökkenti a súrlódási hőt és segít megelőzni az alumínium forgácshegesztést a pengefogakon.
• Pneumatikus bilincsek:Vágás közben tartsa a profilt a helyén. A szorítónyomás a levegőszabályozón keresztül állítható.

Alkalmazások

AFélautomata kétfejű gérvágó fűrész alumínium profilvágó gépalumínium profilok vágására használják ablak- és ajtógyártásban, függönyfal-gyártásban, napelem-keretgyártásban és általános ipari alumíniumfeldolgozásban. A megadott vágási kapacitáson belül kezeli a tömör és üreges extrudálást, a termikus törésprofilokat és a könnyű színesfém-szelvényeket.

Gyártó és támogatás

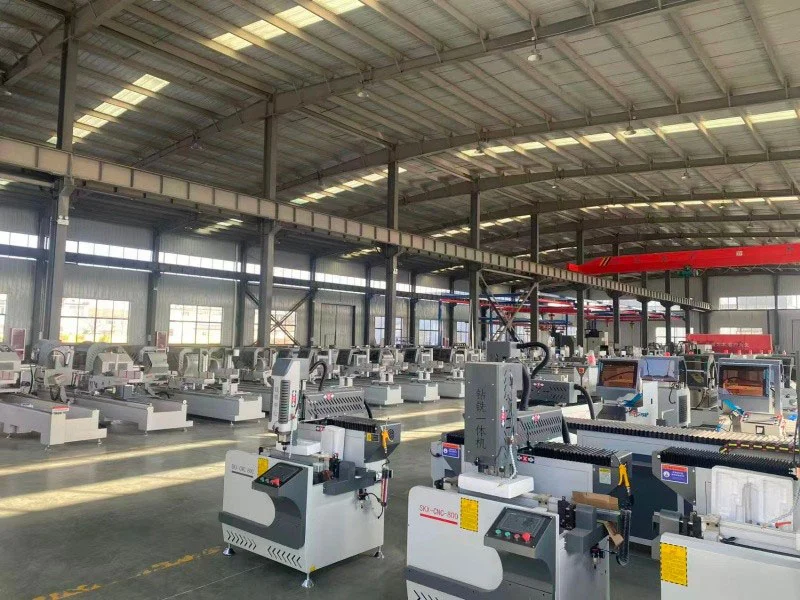

Az Lebulang gépként működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumíniumfeldolgozó berendezéseket a kínai Jinan gyárában.Félautomata kétfejű gérvágó fűrész alumínium profilvágó gépközvetlenül a gyárból szállítjuk CE és ISO tanúsítvánnyal. A fő szerkezetre egy év garancia vonatkozik. Távoli műszaki támogatást, kezelési videókat és angol nyelvű kézikönyvet tartalmaz. A pótalkatrészek kiszállításhoz raktáron vannak. A feszültség, a vágási hossz és a rögzítési lehetőségek a megrendeléskor testreszabhatók.

GYIK

Q1: Milyen típusú profilokat tud ezzel a fűrésszel vágni?

V: Maximum 350 mm széles és 150 mm magas alumíniumprofilokat vág, beleértve a tömör rudakat, az üreges extrudálásokat és a hőtörési profilokat. Könnyű színesfémekhez és egyes PVC profilokhoz is alkalmas.

2. kérdés: Vághat összetett szögeket?

V: Igen. A gép kétdimenziós összetett szögvágást végez, a vízszintes szög 45° és 135° között, a függőleges szög pedig 45° és 90° között állítható.

Q3: Mi a vágási pontosság?

V: Az ismételt elhelyezési hossztűrés ±0,2 mm, a vágási szög tűrése pedig ±5′ normál működési feltételek mellett, megfelelően karbantartott késekkel.

4. kérdés: A fej megfelelő pozicionálása automatikus?

V: Igen. A jobb oldali fej az öttengelyes CNC rendszeren keresztül automatikusan elmozdul a lineáris vezető mentén a programozott pozícióba. A kezelő beírja a kívánt hosszúságot a vezérlőpulton.

Q5: Mi a minimális rendelési mennyiség és szállítási idő?

V: A minimális rendelési mennyiség egy készlet. A normál szállítási idő az aktuális gyártási ütemtervtől függően jellemzően 15-25 munkanap a letét beérkezését követően.
