5 tengelyes CNC összetett gérvágó fűrész
Az Lebulang márkájú 5 tengelyes CNC összetett gérvágó fűrészünket kifejezetten alumínium szekrénykeretek, ablakprofilok, ajtókeretek és építészeti függönyfalrendszerek nagy volumenű, precíziós vágására tervezték. Erőteljes 5 tengelyes CNC rendszerrel és széles 22,5°–135°-os forgási tartományával ez a gép páratlan gyorsasággal, pontossággal és konzisztenciával kezel bármilyen összetett szögvágást – ideális a modern alumíniumgyártó műhelyek számára. Üzemünk Jinanban található.
Az Lebulang Machine által gyártott speciális kínai gyártó, közel 30 éves gyári tapasztalattal az ablak- és ajtómegmunkáló gépek terén. Ezt az 5 tengelyes CNC gérvágó fűrészt szekrénykeretekben, függönyfalak homlokzataiban és építészeti extrudálásokban használt alumínium profilok vágására tervezték. A gép lefedi a vízszintes gérszögeket 22,5°-tól kifelé 135°-ig befelé, és a függőleges ferde szögeket 45°-tól 90°-ig, lehetővé téve az összetett szögvágásokat egyetlen műveletben.

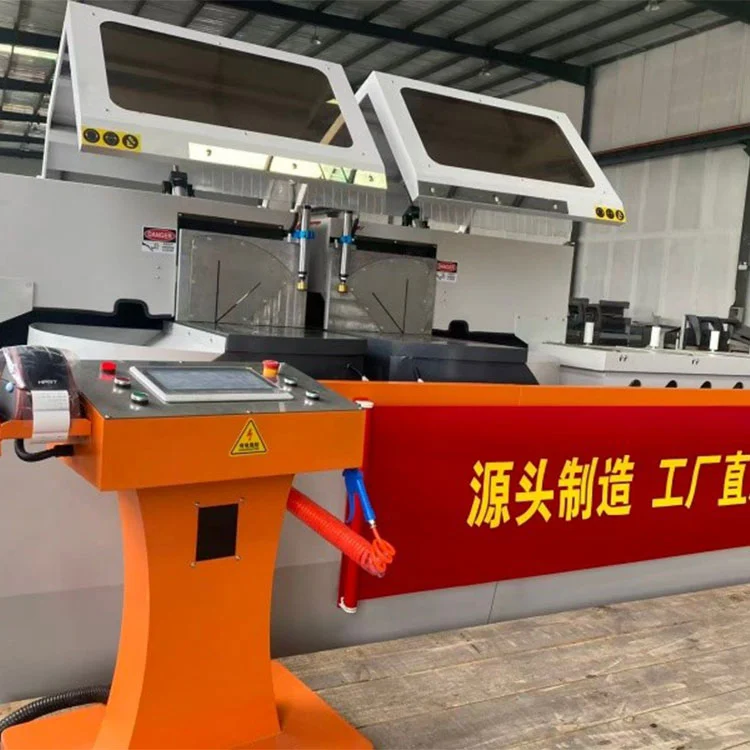

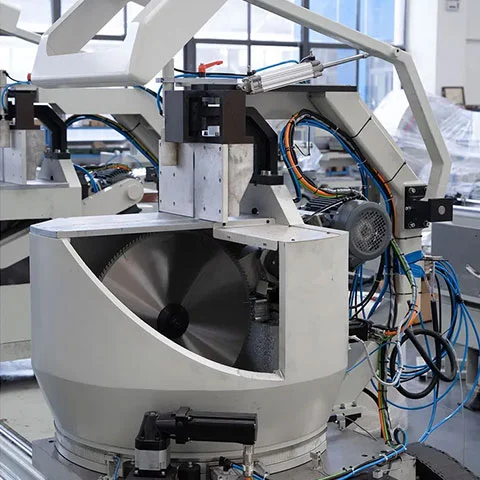

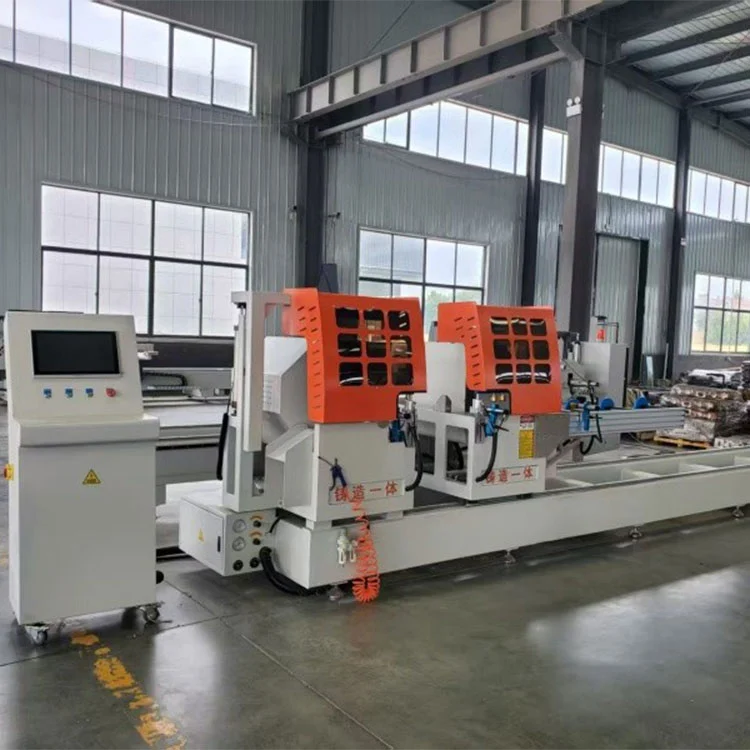

A fűrész két független vágófejjel – egy fix bal oldali fejjel és egy motoros jobboldali fejjel – épül fel, amelyek akár 6000 mm-es profilhosszt is képesek kezelni. A felfelé löketű radiális előtoló mechanizmus az elfordulást és a lineáris mozgást kombinálja a vágási kapacitás maximalizálása érdekében. A vágási szakasz 90°-ban eléri a 200 mm × 200 mm-t, 3 kW-os fűrészmotor hajtja, amely Ø600 mm-es pengét hajt.
A vezérlés ipari CNC-rendszerrel történik, kefe nélküli szervomotorokkal mind az 5 tengelyen. A 15 hüvelykes, felhasználóbarát érintőképernyő támogatja az USB és LAN adatátvitelt a szög, hossz és vágási mód programozásához. A rendszer magában foglalja a hossz- és szögeltérés automatikus kompenzációját, csökkentve a kézi beállítást és az anyagpazarlást.
A szabványos konfiguráció 380 V-os háromfázisú tápellátással működik, 0,6–0,8 MPa üzemi nyomással. Az opcionális tartozékok közé tartozik a címkenyomtató, a porgyűjtő, a 8000 mm-ig meghosszabbított anyagtartó állvány és az automatikus adagolórendszer a nagyobb mennyiségű gyártás érdekében.
A gép CE és ISO minősítéssel rendelkezik. Az OEM és a testreszabott specifikációk támogatottak. Az Lebulang Machine ezt a berendezést közvetlenül gyári alapon szállítja, a tervezési hangsúly az egyszerű karbantarthatóságra és a távoli telepítési útmutatásra, további költségek nélkül.
22,5°--135° alumínium szekrényváz jellemzői és előnyei
1. 5 tengelyes CNC intelligens vezérlőrendszer
- Ipari CNC vezérlővel éskefe nélküli szervo motorokmind az 5 tengelyhez, sima, precíz és ismételhető mozgást biztosítva.
- 15 hüvelykes érintőképernyőfelhasználóbarát felülettel: szögek, hosszúságok és vágási módok programozása percekben; támogatja az USB/LAN adatátvitelt.
- Beépítettautomatikus kompenzációhossz- és szöghibákra, kiküszöbölve a kézi beállítást és csökkentve az anyagpazarlást.
2. Páratlan szög sokoldalúság (22,5°--135°)
- Vízszintes forgatás: 22,5° (kifelé) 135°-ig (befelé) a korlátlan gérszög kombinációkhoz.
- Függőleges dőlésszög: 45°--90° ferde vágásokhoz, lehetővé téve az összetett 2D összetett szögvágást egy menetben.
- Tökéletes aalumínium szekrénykeret sarkok, ajtókeret gérvágók és egyedi építészeti profilok.
3. Kétfejes, nagy hatékonyságú vágás
- Két független vágófej (fix bal, motoros jobb)szinkron vagy egyéni működés.
- Max vágási hossz:6000 mm; nagyméretű alumínium profilokat kezel szekrénykeretekhez és függönyfalakhoz.

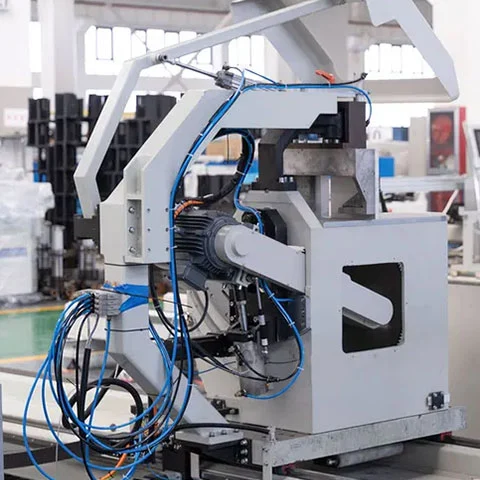

- Felfelé irányuló vágási ciklusradiális előtolással: A forgó és lineáris mozgásokat kombinálja a maximális vágási teljesítmény érdekében.
22,5°--135° Alumínium szekrénykeret
| Modell NO. | LBL2H-5CNC-600*6000 |
| Automatikus osztályzat | Automatikus |
| CNC vagy nem | CNC |
| Feszültség | 380V |
| Kétfejű CNC vágófűrész | Alumínium ablak és ajtó |
| Alkalmazási ipar | Függönyfal homlokzatgyártó ipar |
| CNC tengelyszám | 5 |
| Fűrészlap adagolási iránya | Alulról |
| Fűrészlap átmérője | 600 mm |
| Alumínium nyersanyag hossz Maximum | 5000 mm |
| Szervo rendszer | Schneider |
| Szállítási csomag | Szabványos exportcsomag |
| Specifikáció | Kétfejű CNC vágófűrész |
| Védjegy | Tianchen |
| Származás | Jinan, Shandong, Kína |
| HS kód | 84614090 |
22,5°--135° Alumínium szekrénykeret Opcionális tartozékok
- Címkenyomtató profilkövetéshez.
- Nagy hatékonyságú porgyűjtő.
- Meghosszabbított anyagtartó állvány (8000 mm-ig).
- Automata adagolórendszer tömeggyártáshoz.
5 tengelyes CNC összetett gérvágó fűrész 22,5°--135° alumínium szekrényváz Műszaki paraméterek
- ☆ Tápfeszültség: 380V±10% 50Hz±2% háromfázisú négyvezetékes rendszer
- ☆ fűrészmotor teljesítménye: 3 kW 2800 ford./perc
- ☆ Üzemi nyomás: 0,6 ~ 0,8 MPa
- ☆ A fűrészlap műszaki adatai: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Fűrészlap szöge: 45° ~ 90° tetszőleges szög
- ☆ Az asztal elforgatási szöge: 45 ° ~ 135 ° tetszőleges szög
- ☆ Vágási szakasz tartomány: 200 mm × 200 mm (vágási szög 90°-ban, szélesség × magasság, lásd a vágási szakasz tartományát)
- ☆ Vágási hossz: 700mm ~ 5000mm (90°)
- ☆ Penge előtolási sebesség: 0-3 m/perc
- ☆ Vágási felület érdessége: ≤ Ra12,5μm
GYIK
K: Az Lebulang gyártó vagy kereskedelmi vállalat?
V: Egyszerre vagyunk a gyártó és az eladó. Az Lebulang márka egy PROFESSZIONÁLIS ablakgépgyártó cég Kínában.
K: Az Lebulang a fő termék?
V: Alumínium ablakgépek: CNC vágóközpont, dupla gérvágó fűrész, végmaró, CNC marógép, alumínium lyukasztógép, végmaró gép, másoló router és sarokcsatlakozó fűrész stb.; Fa ablakgépek: fafűrész, fa ablakkeret gép, függőleges és vízszintes fúrógép, fúrógép, fatervező és csapkészítő gép stb.
