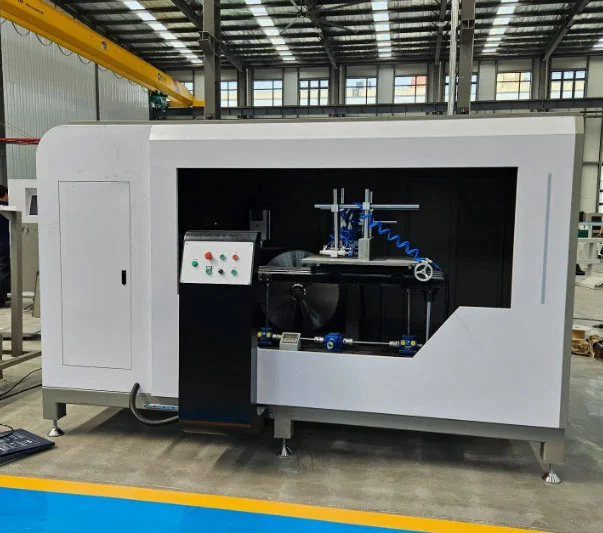

Nagy teherbírású függönyfalvágó fűrész

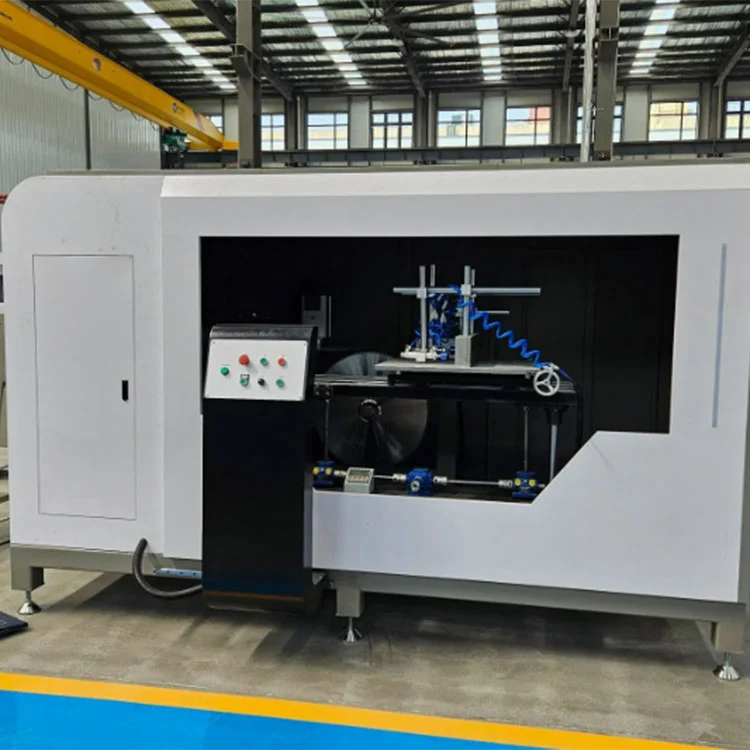

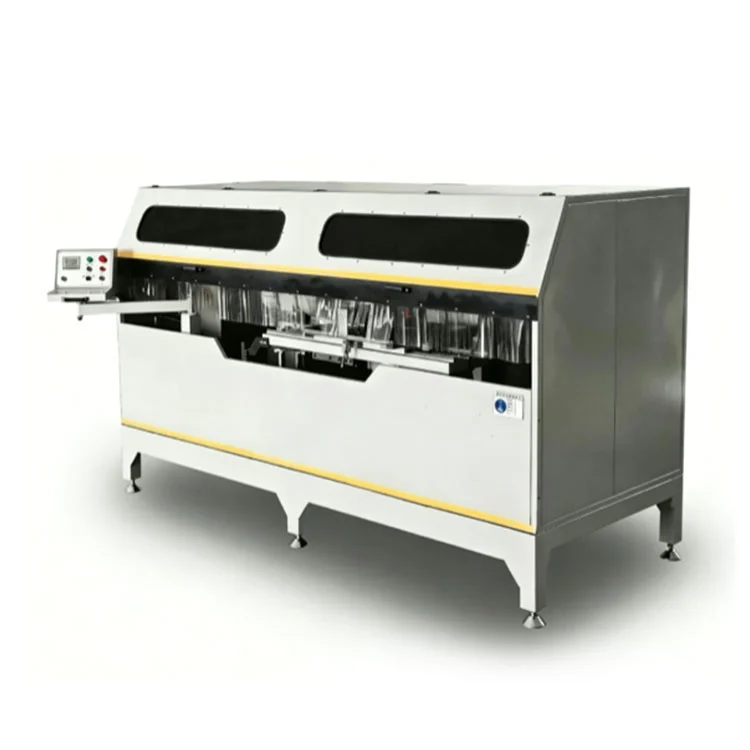

Ez a kétlapos CNC bemetszőfűrész bevágások, hornyok és összetett szögek vágására készült alumínium függönyfalprofilokban, oszlopokban, kereszttartókban és építészeti extrudálásokban. Két 2,2 kW-os motor egy pár Φ550 mm-es keményfém fűrészlapot hajt meg 2800 ford./perc fordulatszámon, és mindegyik fűrészlap ±45°-ot forgat a digitális kiolvasás vezérlése mellett. Egy hidropneumatikus adagolórendszer 0-3 m/perc állítható sebességgel haladja előre a fűrészlapkészletet, és pneumatikus bilincsek rögzítik a munkadarabot függőleges és vízszintes irányból. A hegesztett acél és öntöttvas keret vibrációs öregedéskezelésen megy keresztül, hogy megőrizze stabilitását folyamatos vágási terhelések mellett.

Nagy teherbírású függönyfalvágó fűrész

Jellemzők

Gépváz

ANagy teherbírású függönyfalvágó fűrészvastag falú hegesztett acélszerkezettel és öntöttvas gerendával készül. Az összeállítást a megmunkálás előtt vibrációs öregítéssel kezelik, amelynek célja a belső feszültség enyhítése és az idő múlásával bekövetkező deformáció valószínűségének csökkentése. Az így létrejövő stabilitás a vágási terhelések alatt segít megőrizni az egyenletes horonygeometriát a hosszabb gyártási folyamatok során.

Kettős fűrészlap

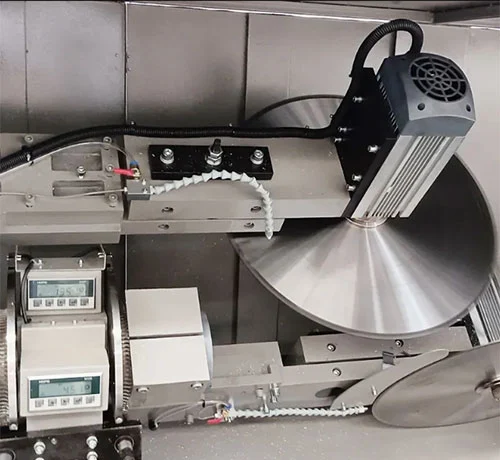

Két Φ550 mm-es keményfém hegyű penge biztosítja a vágást, mindegyiket 2,2 kW-os motor hajtja 2800 fordulat/perc mellett. Mindkét penge ±45°-os elfordulásra állítható, így a függönyfalprofilokon szerszámcsere nélkül lehet bemetszéseket és összetett szögvágásokat végezni. A penge átmérője és a fog geometriája alumínium vágáshoz lett kiválasztva, a sorjamentes felület érdekében, amely általában nem igényel másodlagos polírozást.

Digitális kijelző vezérlés

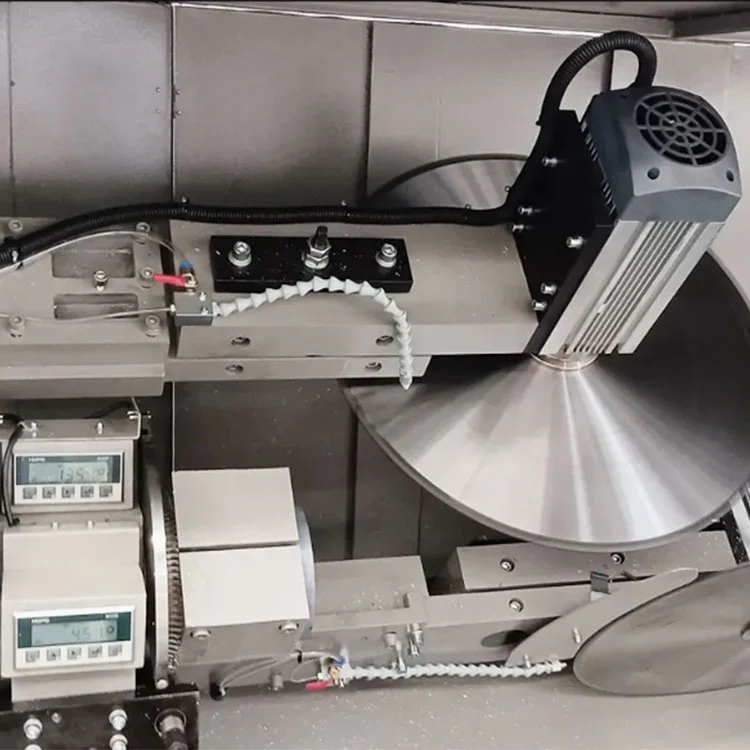

A mágneses skála digitális kijelzője valós időben mutatja a vágási szöget és a munkaasztal magasságát. A pozicionálási pontosság ±0,1 mm. A kezelő beállítja a kívánt szöget a digitális kijelző segítségével, és ennek megfelelően beállítja a pengepozíciókat, referenciaként szolgálva a gyártási tételek megismételhető beállításához.

Pneumatikus befogás

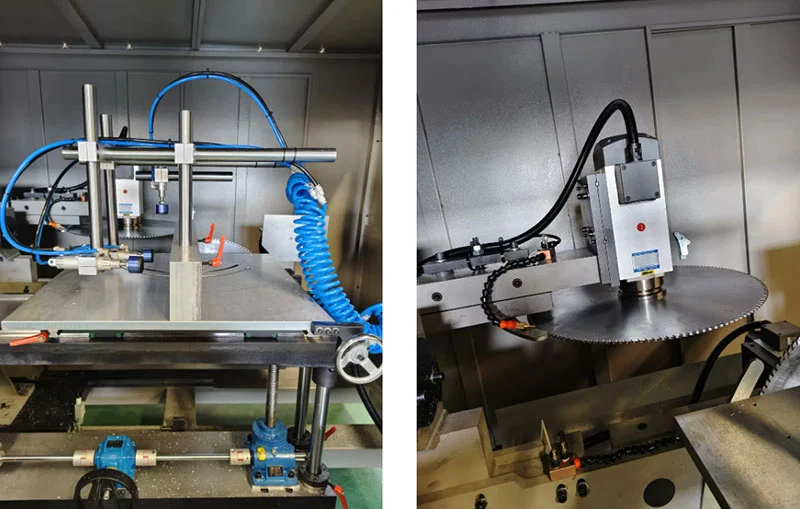

A 0,5–0,8 MPa légnyomással szállított függőleges és vízszintes pneumatikus rögzítők tartják az alumínium profilt a vágási ciklus során. A szorítóerő eloszlik a munkadarab rögzítésére a felület megjelölése nélkül. A rögzítést és a kioldást a gép ciklussorozata szabályozza.

Hidro-pneumatikus adagolás

A pengeelőtolás hidropneumatikus rendszert használ, 0-3 m/perc sebességtartományban állítható. A szabályozott előtolás segít elkerülni a profildeformációt és a lapátok beszorulását, különösen vastagabb vagy nagyobb keresztmetszetű függönyfal-extrudálások vágásakor.

Biztonság és környezetvédelem

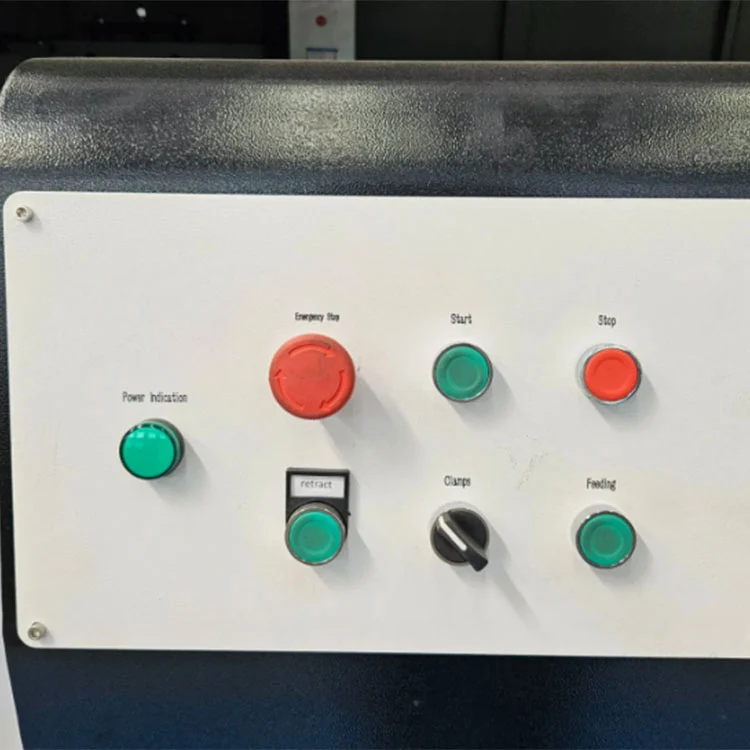

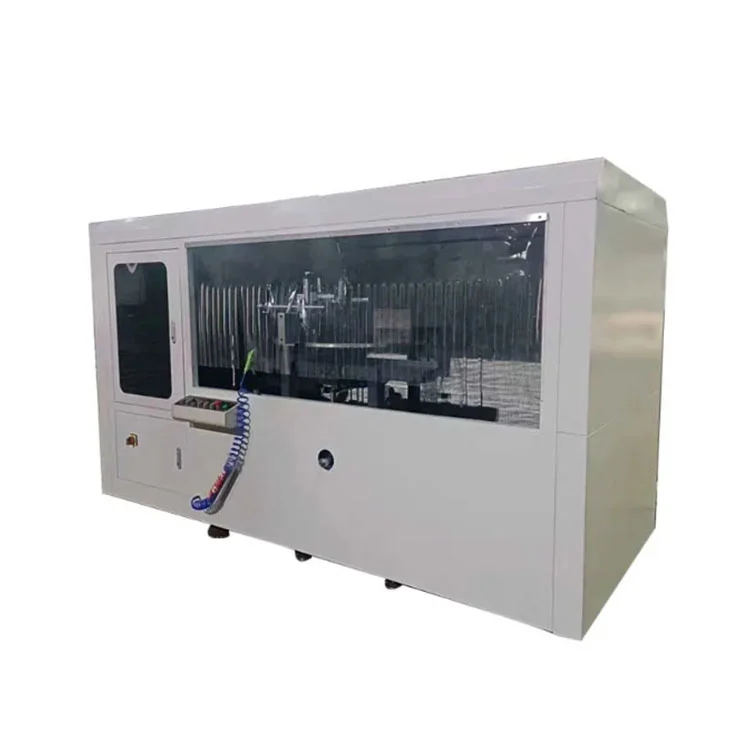

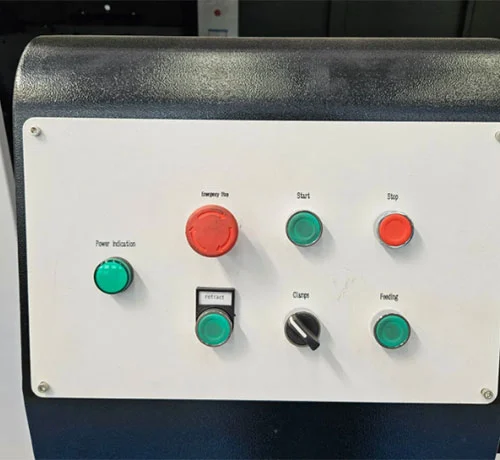

A vágási zónát egy teljes lefedettségű, átlátszó panelekkel ellátott biztonsági burkolat veszi körül. Vészleállító gombot, túlterhelés elleni védelmet és ütközésgátló érzékelőket tartalmaz. A beépített ködhűtő rendszer csökkenti a vágási hőt és a port, tisztán tartja a közvetlen munkaterületet, és megfelel a szabványos műhelybiztonsági követelményeknek.

Hogyan működik

1. A kezelő az alumínium profilt a munkaasztalra helyezi, és aktiválja a pneumatikus bilincseket, amelyek függőleges és vízszintes irányból is rögzítik a munkadarabot.
2. A kívánt vágási szöget a mágneses skála digitális kijelzőjén lehet beállítani, és a kettős fűrészlapokat ennek megfelelően kell elhelyezni a ±45°-os tartományon belül.
3. A hidropneumatikus előtolórendszer szabályozott sebességgel (0-3 m/perc) tolja előre a forgó késeket a profilba, egyetlen menetben vágja ki a hornyokat, hornyokat vagy szögeket.
4. A CNC rendszer támogatja a CAD grafikus importálást és a grafikus programozást, lehetővé téve a kezelők számára, hogy közvetlenül a tervezési fájlokból határozzák meg a bemetszésmintákat, a furatok helyzetét és a nyílásméreteket.
5. A háromtengelyes teljes szervomotor-konfiguráció (X, Y, Z tengelyek fogasléces fogaslécekkel és golyóscsavarokkal meghajtott) valódi háromtengelyes összeköttetést tesz lehetővé fúráshoz, hornyok marásához, kerek furatok, speciális alakú furatok, kulcslyukak és süllyesztők egy rögzítésben.
6. Az opcionális háromoldalas flip munkaasztal lehetővé teszi a profil három oldalon történő megmunkálását áthelyezés nélkül, javítva ezzel a feldolgozási hatékonyságot összetett alumínium extrudálások esetén.
7. A vágási ciklus befejezése után a kések visszahúzódnak, a bilincsek kioldódnak, és a megmunkált profil eltávolításra kerül.

Gyártó és garancia

Az Lebulang gépként működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumíniumfeldolgozó berendezéseket a kínai Jinan gyárában.Nagy teherbírású függönyfalvágó fűrészközvetlenül a gyárból szállítjuk CE és ISO tanúsítvánnyal. A fő szerkezetre 12 hónap garancia vonatkozik. Távoli műszaki támogatás, üzemeltetési oktatóvideók és angol nyelvű kézikönyv is megtalálható. Felár ellenében helyszíni oktatás és üzembe helyezés megoldható. A pótalkatrészek, például a fűrészlapok, a pneumatikus tömítések és a vezetőelemek raktáron vannak a kiszállításhoz.

GYIK

1. kérdés: Mekkora a maximális profilméret, amelyet ez a gép képes feldolgozni?

V: A standard modell 300×250 mm-es profilokat kezel, 175 mm-es maximális vágásmélységgel. Egyedi konfigurációk nagyobb szelvényekhez 350×300 mm-ig kérésre elérhetők.

2. kérdés: Vághat ±45°-tól eltérő szöget?

V: A standard modell mindkét oldalon támogatja a tetszőleges szögvágást ±45°-on belül. Az opcionális CNC változat ±90°-ra bővíti a tartományt a bonyolultabb profilgeometriák érdekében.

Q3: Mi a feldolgozási pontosság?

V: A pozicionálási pontosság ±0,1 mm, az ismételt pozicionálási pontosság pedig ±0,05 mm állandó működési feltételek mellett.

4. kérdés: Kínál-e értékesítés utáni szolgáltatást és képzést?

V: Ingyenes online üzemeltetési képzés és távoli technikai támogatás biztosított. Helyszíni betanítás és telepítés külön megoldható. A 12 hónapos garancia érvényes, az élethosszig tartó műszaki támogatással.

Q5: A gép alkalmas tömeggyártásra?

V: A kétkéses szinkron vágás, a pneumatikus szorítás és a vezérelt adagolórendszer folyamatos gyártásra szolgál függönyfalgyártó létesítményekben. A gyár havi gyártási kapacitása körülbelül 50 készlet.
