800 mm-es CNC függönyfalvég marógép

Az Lebulang Machine márkanév alatt működő Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumíniummegmunkáló berendezéseket a kínai Jinan gyárában. Ez a 3 tengelyes szervo CNC végmaró alumínium függönyfal- és homlokzatprofilokat, ajtó- és ablakkereteket, valamint építészeti extrudálásokat dolgoz fel. 800 mm-es X-tengelyes elmozdulással, automatikus orsóforgatással 0°-ról 90°-ra, nagy teherbírású öntöttvas alappal és többprofilos rögzítéssel rendelkezik a sorozatgyártáshoz. A felhasználóbarát HMI-vel rendelkező SYNTEC ipari CNC rendszer támogatja az USB CAD importálást és az előre betöltött profilkönyvtárakat a gyors beállítás érdekében.

• 800 mm-es X-tengely mozgása:A800 mm-es CNC függönyfalvég marógép800 mm-es munkahosszt biztosít az X tengely mentén, egyetlen összeállításban elhelyezve a nagy függönyfal- és homlokzati profilokat.
• 3 tengelyes CNC szervo vezérlés:Az X, Y és Z tengelyeket szervomotorok hajtják, amelyek precíziós golyóscsavarokhoz kapcsolódnak. A pozicionálási pontosság ±0,02 mm-re van megadva, ami támogatja a konzisztens csap- és horonyméreteket a gyártási tételekben.
• Nagy teherbírású öntöttvas alap:A gépágy öntöttvasból készült, úgy tervezték, hogy csillapítsa a vibrációt és fenntartsa a stabilitást a nagy sebességű marás során. Ez hozzájárul a sima, sorjamentes homlokfelülethez és a szerszám hosszabb élettartamához.
• Automatikus 0°-tól 90°-os orsóforgatás:A maróorsó programvezérlés mellett 0°-tól (vízszintes) 90°-ig (függőleges) forgatható. A vízszintes és függőleges profilvégek egy befogással megmunkálhatók a munkadarab vagy a szerszámok kézi áthelyezése nélkül.
• Több profilos rögzítés:A rögzítőelem 3-5 profilt tud rögzíteni egyidejűleg, lehetővé téve az azonos marási műveletek kötegelt feldolgozását egyetlen ciklusban.
• SYNTEC ipari CNC rendszer:A vezérlőegység tartalmaz egy színes HMI-t, USB-portot a CAD-fájlok importálásához, valamint előre betöltött profilkönyvtárakat közös csap- és bevágás-geometriákkal. Az operátorok kiválasztják a programot, betöltik a profilokat és elindítják a ciklust G-kód írása nélkül.

800 mm-es CNC függönyfalvég marógép

Hogyan működik

A800 mm-es CNC függönyfalvég marógépúgy működik, hogy a kezelő legfeljebb öt alumínium profilt tölt be a pneumatikus szorítószerelvénybe. Miután kiválasztotta a megmunkáló programot a SYNTEC vezérlőből – akár az előre betöltött könyvtárból, akár egy CAD-importált fájlból – a ciklus elindul. A szervohajtású X, Y és Z tengelyek a marót az első profilvégre pozícionálják. Az orsó automatikusan elfordulhat 0° és 90° között, így vízszintes és függőleges felületeket is megmunkálhat anélkül, hogy a munkadarabokat kioldja. Egy Φ350 mm-es keményfém maró, amely 2800 ford./perc fordulatszámmal működik, eltávolítja az anyagot, így csapokat, hornyokat és hornyokat képez. A csap maximális mélysége 100 mm, a maximális profilkeresztmetszet 330 mm széles és 180 mm magas. A programozott szekvencia egyik végén történő befejezése után a tengelyek áthelyeződnek a következő munkadarabra. Miután a tételben lévő összes profil elkészült, a bilincsek kioldódnak, és a kezelő eltávolítja a megmunkált alkatrészeket.

Kulcsfontosságú komponensek

• Öntöttvas gépágy:Merev, rezgéscsillapító alapot biztosít a lineáris vezetősínek és a mozgó tengelyek számára. Az öntvény tömege segít megőrizni a forgácsolási stabilitást nehéz marási menetek során.
• Szervomotorok és golyós csavarok (X/Y/Z):A precíziós köszörülésű golyóscsavarokkal felszerelt váltakozóáramú szervohajtások ±0,02 mm-es pozicionálási pontosságot biztosítanak a 800 mm-es X-tengely mozgásában, 330 mm-es szélességben és 180 mm-es magasságban.

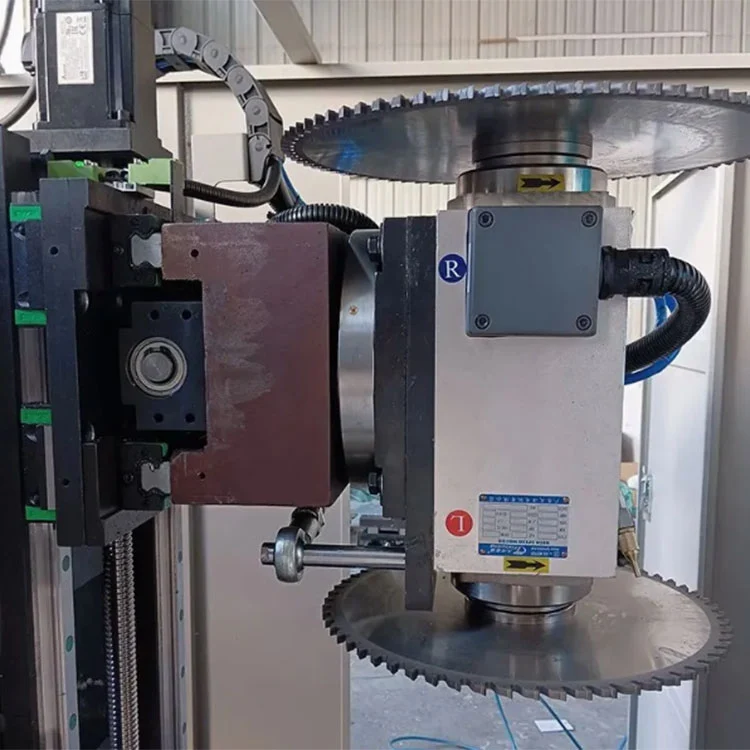

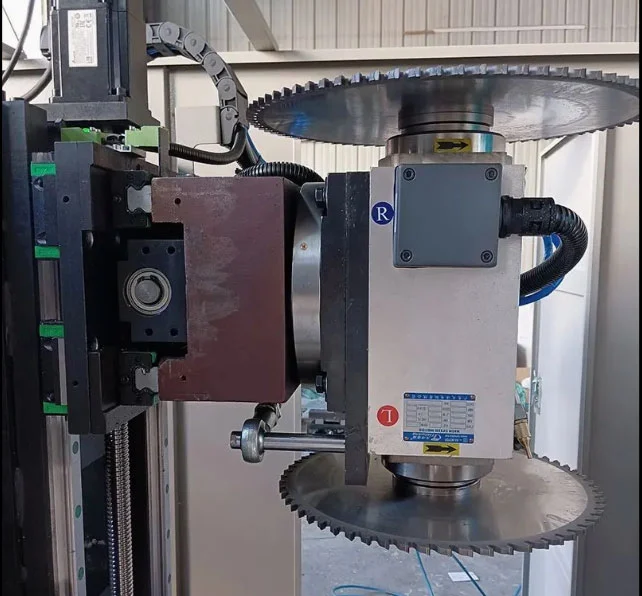

• Forgó orsó szerelvény:Egy 3 kW-os motor hajtja a Φ350 mm-es marót 2800 ford./perc sebességgel. Az orsóház 0°-tól 90°-ig forog szervovezérlés mellett, így automatikusan vált a vízszintes és függőleges marás között.

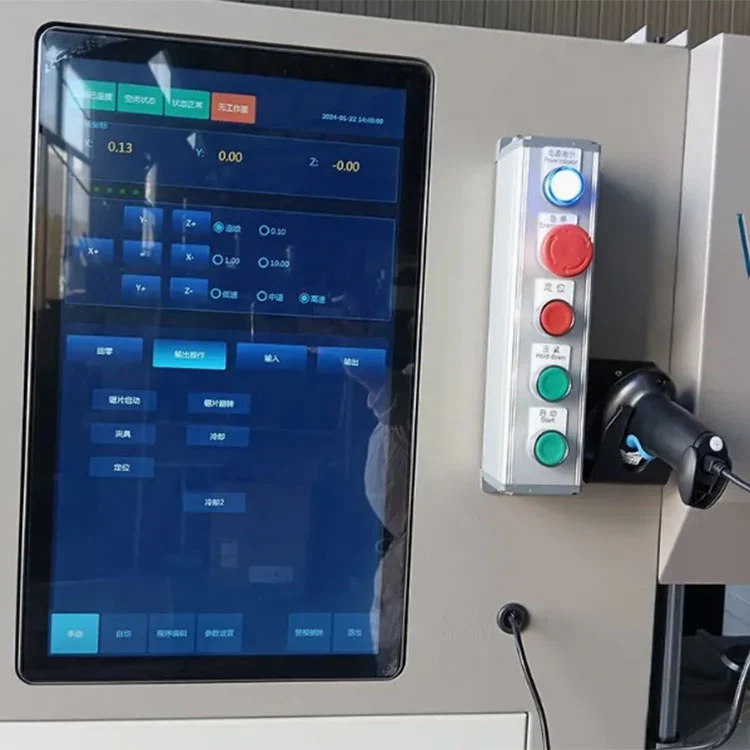

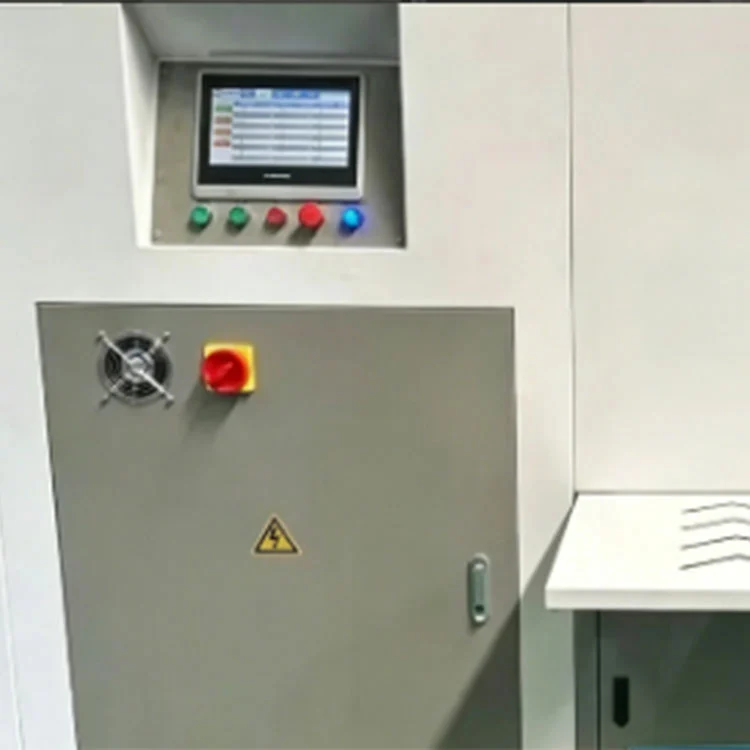

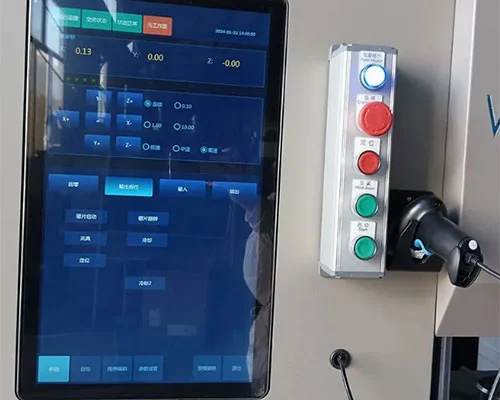

• SYNTEC CNC vezérlő:Ipari minőségű CNC rendszer színes érintőképernyős HMI-vel. Profilkönyvtárakat tárol, CAD-rajzokat importál USB-n keresztül, és kezeli a tengelymozgást, az orsó forgását és a rögzítési sorrendet.

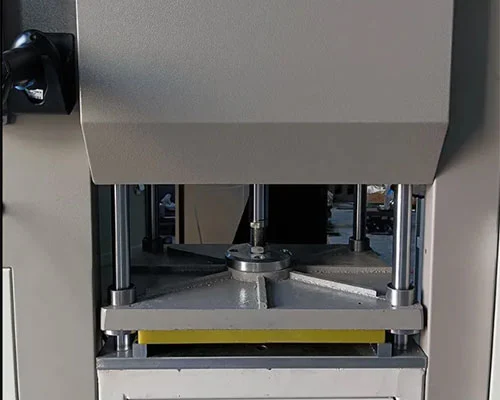

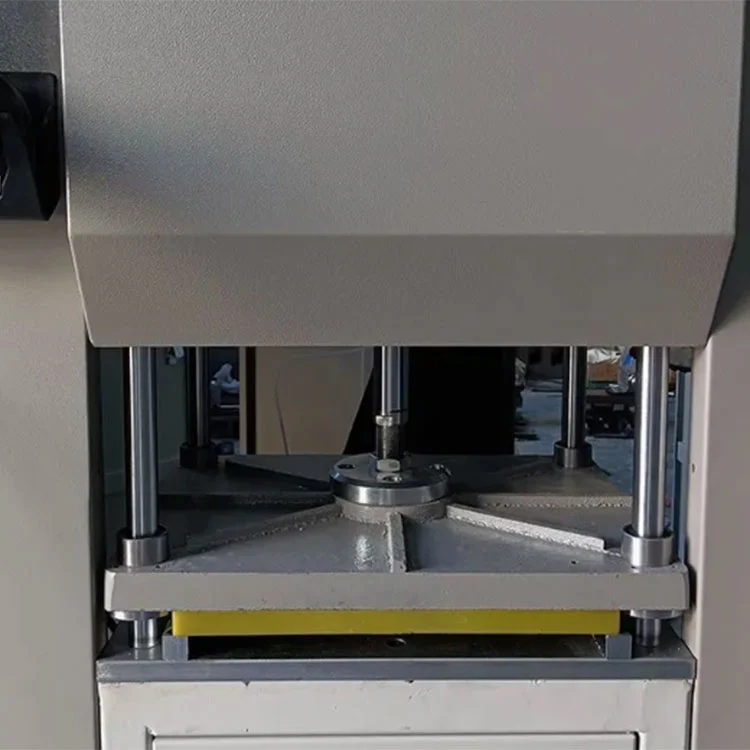

• Pneumatikus többprofilú bilincs:Egyszerre 3-5 profil tárolására alkalmas. A szorítóerőt a 0,5 és 0,8 MPa közé beállított légnyomás-ellátás szabályozza. A pofabetétek különböző profil-keresztmetszetekhez cserélhetők.
• Biztonsági burkolat:Működés közben védőburkolatok takarják a marási zónát. A vészleállító áramkör aktiválva leállítja az összes tengelyt és az orsó forgását.

Alkalmazások

A800 mm-es CNC függönyfalvég marógépa következőkre használják:

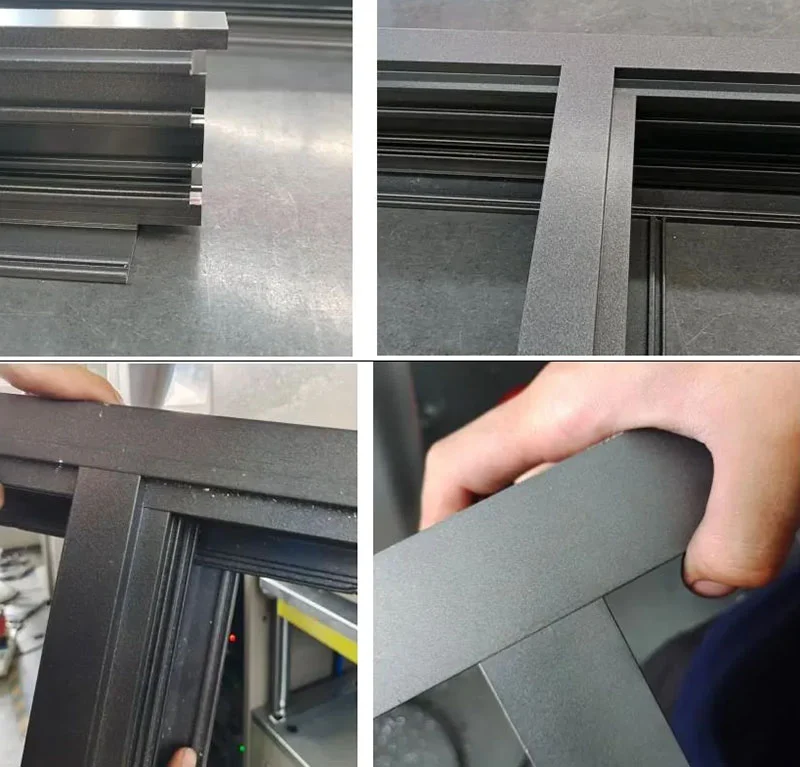

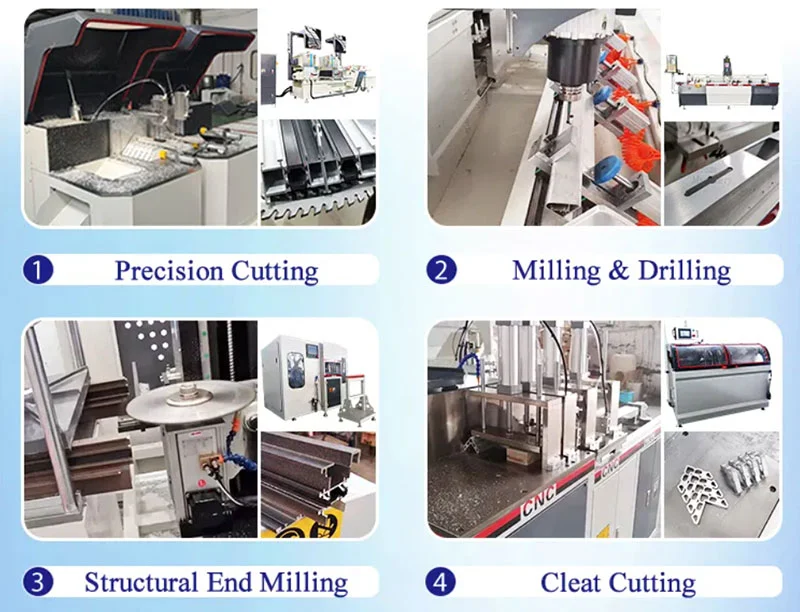

• Alumínium függönyfal és homlokzati profil végmarás.
• Ajtó- és ablakkeret-oszlop- és keresztléc-csap megmunkálás.
• Építészeti alumínium profil bevágás és horonyvágás.

Csomagolás és Szállítás

1. A gép teljes fóliája a nedvesség elleni védelem érdekében.
2. Ütközésgátló élpárnázás minden sarokban és kiálló részeken.
3. Füstölésmentes rétegelt lemez láda és raklap acél pántokkal a biztonságos szállítás érdekében.

Gyártó és garancia

• Bevezetett gyártó:A Shandong Lebulang Precision Machinery Co., Ltd. 1996 óta gyárt alumínium- és PVC-feldolgozó berendezéseket a kínai Jinan-i létesítményében.800 mm-es CNC függönyfalvég marógépközvetlenül a gyárból szállítjuk CE és ISO 9001 tanúsítvánnyal.
• Garancia és támogatás:A fő szerkezetre egy év garancia vonatkozik a gyártási hibákra. A távoli műszaki támogatást, a kezelési videókat és az angol nyelvű kézikönyvet további költségek nélkül biztosítjuk.
• Alkatrészek:Az általánosan cserélt cikkek, például marók, szorítópofák és tömítések raktáron vannak, és rendszeres teherszállítmányokkal szállíthatók.
• Testreszabás:OEM és ODM konfigurációk elfogadottak. A feszültség, az X-tengely mozgása és az orsó specifikációi az ügyfelek igényeihez szabhatók.

GYIK

Q1: Milyen profilokat tud feldolgozni ez a gép?

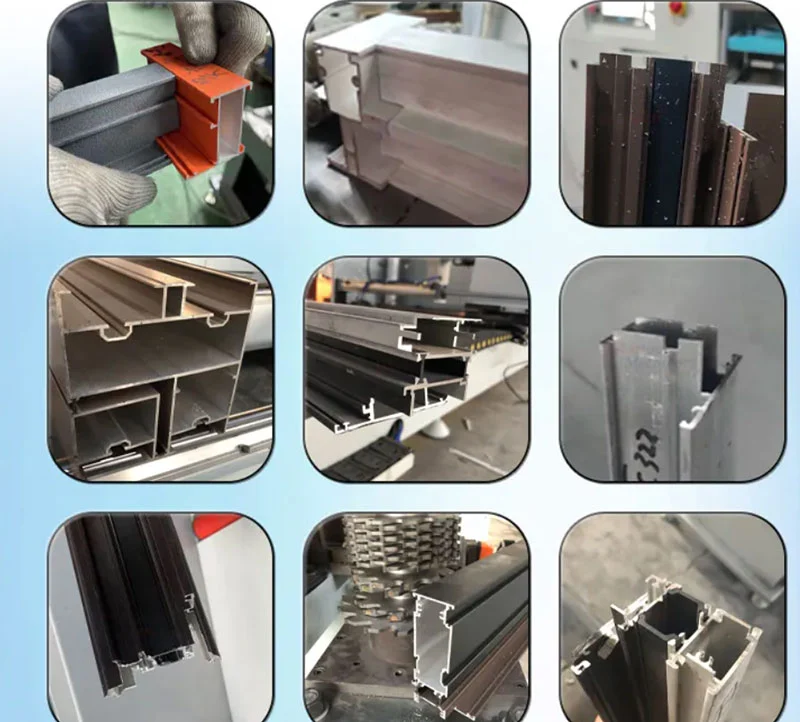

V: Alumínium függönyfalprofilokhoz, homlokzati extrudálásokhoz, valamint ajtó- és ablakkeret-szakaszokhoz tervezték. A maximális megmunkálási keresztmetszet 330 mm széles és 180 mm magas, a csap mélysége 100 mm.

Q2: Hogyan működik az automatikus orsóforgás?

V: Az orsó 0°-ról (vízszintesen) 90°-ra (függőlegesen) forog szervovezérlés mellett. Ez lehetővé teszi, hogy a gép vízszintes és függőleges profilvégeket is marjon egy befogással anélkül, hogy a kezelőnek át kellene helyeznie a munkadarabot vagy kézzel kellene szerszámot cserélnie.

Q3: Hány profilt lehet egyszerre megmunkálni?

V: A pneumatikus szorítószerelvény 3-5 profilt tud egyszerre rögzíteni, a profil keresztmetszetétől függően. Minden befogott profil megmunkálása ugyanabban a ciklusban történik.

4. kérdés: Nehéz a programozás?

V: A SYNTEC vezérlő előre betöltött profilkönyvtárakat tartalmaz közös csap- és bevágás geometriákkal. A CAD-fájlok USB-n keresztül is importálhatók. A kezelők kiválasztják a programot az érintőképernyőről, és elindítják a ciklust. Angol nyelvű kézikönyv és kezelési videó található.

5. kérdés: A tápegység testreszabható a különböző országokhoz?

V: Igen. A standard konfiguráció 380V/50Hz háromfázisú tápellátást használ. Megrendeléskor más feszültségek és frekvenciák is megadhatók, hogy megfeleljenek a helyi elektromos szabványoknak.
