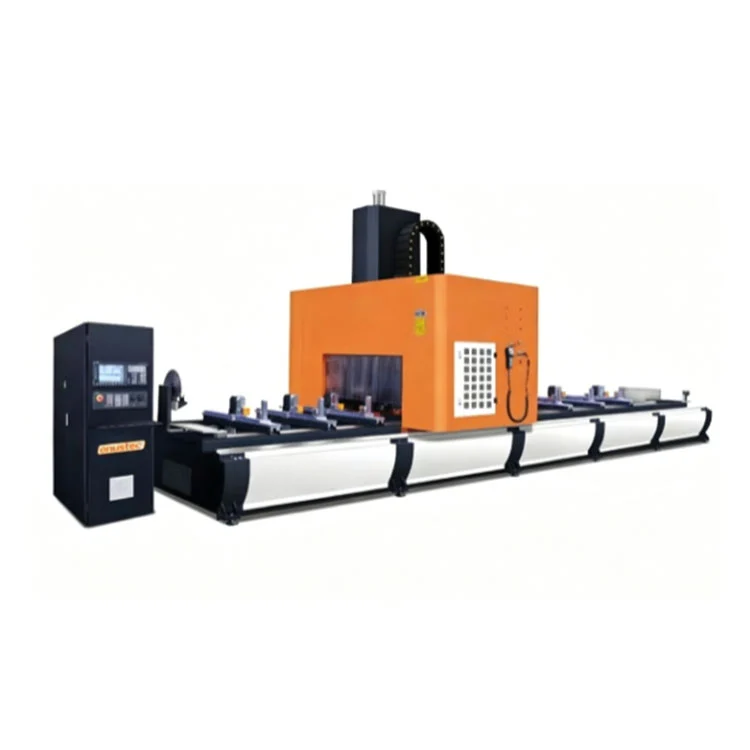

5 tengelyes portálos megmunkáló központ függönyfalhoz

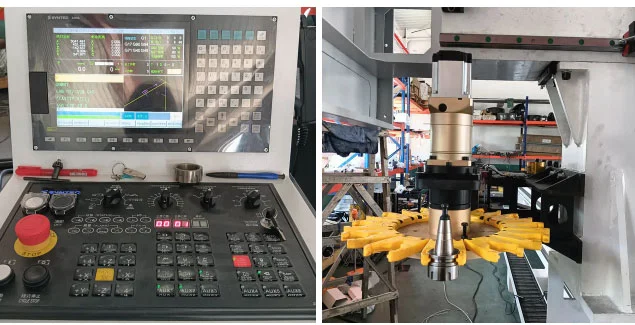

Az Lebulang Machine a kínai Jinan gyárában gyártja – 1996 óta működik –5 tengelyes portálos megmunkáló központ függönyfalhozrendelkezik CE és ISO 9001 tanúsítvánnyal, és közvetlenül gyárilag szállítják OEM/ODM támogatással. Ez a mozgó portál 5 tengelyes CNC-központ hosszú alumínium függönyfalprofilokat dolgoz fel egyetlen befogással, marást, fúrást, fűrészelést és menetfúrást végezve több felületen. A nagy sebességű HSD orsó (12 kW vagy 15 kW, akár 18000 ford./perc) és a 12 szerszámos tár, valamint a dedikált fűrészlap-állomás (max. 400 mm) lehetővé teszi az automatikus szerszámcserét. A Siemens 828D vagy OSAI 5-tengelyes vezérlés RTCP-t, ingamegmunkálást és automatikus szerszámmérést biztosít. Az X-tengely szabványos elmozdulása 6500 mm, 9400 mm-re nyújtható.

Főbb jellemzők

• 5 tengelyes egyidejű megmunkálás:Az X, Y, Z, A és C tengelyek együtt működnek RTCP alatt, hogy a szerszám hegyét pontosan a pályán tartsák. Egy beállítás eléri az öt oldalt és a profilvéget, kiküszöbölve az újrarögzítést.
• Hosszú profilú kapacitás:Az X-tengely 6500 mm-ig terjedő mozgása alapkivitelben (7000 mm vagy 9400 mm opcionális) áthelyezés nélkül kezeli a teljes hosszúságú függönyfal-extrudálást.

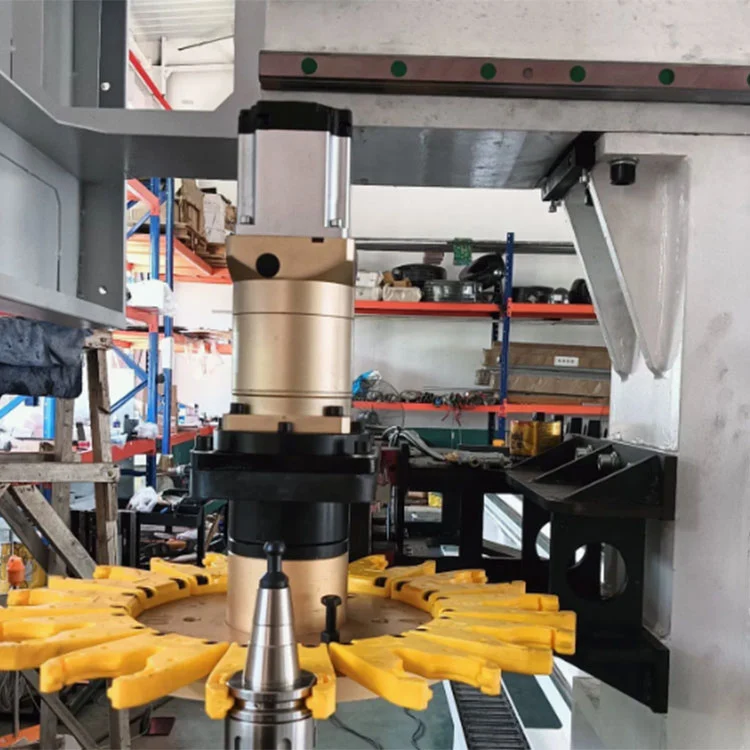

• Integrált fűrészelés és marás:Egy 12 pozíciós szerszámtár és egy szomszédos fűrészlapállomás (Φ400 mm) automatikusan vált a szármaró, fúró, menetfúró és körfűrész között a hosszra vágáshoz és a bevágáshoz egy programon belül.
• HSD orsó:A 12 kW-os vagy 15 kW-os léghűtéses motor 0 és 18 000 ford./perc közötti fordulatszámot biztosít, alkalmas alumíniumötvözetekhez és vékonyfalú acélprofilokhoz.
• Pontosság és ismételhetőség:A lineáris vezetők és a szervohajtású golyóscsavarok ±0,01 mm-es pozicionálást és ±0,005 mm-es megismételhetőséget biztosítanak, megfelelve az egyesített függönyfalakban megkövetelt szűk illesztési tűréseknek.
• Inga működése:A vezérlés támogatja az inga üzemmódot – az egyik munkadarab megmunkálását, miközben a kezelő egy másikat egy különálló rögzítési zónára helyez, csökkentve az üresjárati időt.

Műszaki előírások

Hogyan működik

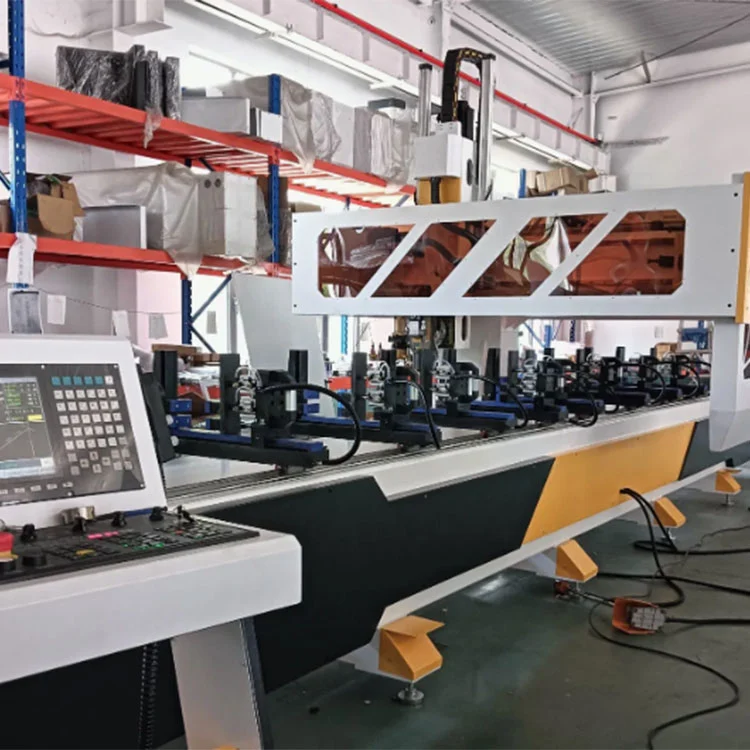

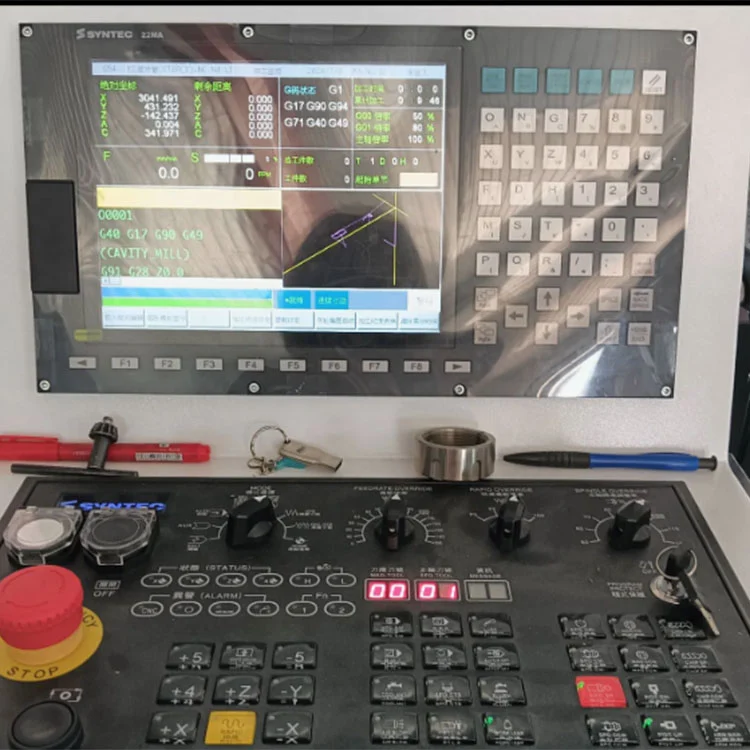

A5 tengelyes portálos megmunkáló központ függönyfalhozmozgó portálral működik egy rögzített munkaasztal felett. A kezelő az alumínium extrudálást az asztalra helyezi, és aktiválja a pneumatikus vagy hidraulikus rögzítést. Egy előre megírt G-kód program betöltődik a Siemens vagy az OSAI vezérlőn keresztül. A portál az X tengely mentén az első megmunkálási pozícióba mozog, és az 5 tengelyes fej a kívánt szögbe juttatja az orsót. Az RTCP automatikusan kompenzálja a szerszámhossz-eltolásokat a forgó mozgások során, így a szerszám hegye pontosan követi a programozott pályát. Az olyan műveleteket, mint a fúrás, marás, menetfúrás és fűrészelés, több oldalon hajtják végre a profil feloldása nélkül. Amikor egy megmunkálási folyamat befejeződik az egyik zónában, a portál a következőre lép, vagy a gép inga üzemmódba lép, lehetővé téve a kezelő számára, hogy kirakja a kész alkatrészt, és betöltse egy újat, miközben a megmunkálás folytatódik a szomszédos rögzítőn. A forgácsot integrált szállítószalag távolítja el.

Fő alkalmazási kör

Tipikus alkalmazások a5 tengelyes portálos megmunkáló központ függönyfalhoztartalmazza:

1. Sokemeletes épületek egységes alumínium függönyfalkeretei
2. Rejtett keretes és szabad keretes üveghomlokzati extrudálások
3. Függönyfal sarokkötések és speciális alakú homlokzati profilok
4. Napozószoba, tetőablak és nagyméretű alumínium ablak- és ajtóprofilok
5. Ponttámasztott üveg függönyfal alumínium tartókonzolok
6. Ipari alumínium homlokzat és dekoratív acél falprofilok
7. Repülési könnyű alumínium profilok (ágazatközi kompatibilis)

Megfelelő alapanyagok: 6063 alumíniumötvözet, üreges extrudálások, tömör alumínium, vékonyfalú acél, PVC építészeti profilok.

GYIK

K: Hogyan kell használni a gépet?

V: Minden gépet gyári tesztelésnek és beállításnak vetnek alá a szállítás előtt. Átfogó videó kézikönyv és írásos dokumentáció biztosított. Távoli támogatás is elérhető a beállítási kérdésekhez és a hibaelhárításhoz.

K: Mi a szállítási idő?

V: A gyártás általában 15-25 munkanapot vesz igénybe az előleg befizetése után.

K: Mik a fizetési feltételek?

V: T / T 30% letét a megrendelés visszaigazolásakor, a fennmaradó 70% egyenleg a szállítás előtt esedékes.

K: Ön gyári vagy kereskedelmi vállalat?

V: Az Lebulang Machine egy gyártó saját gyártóüzemével Jinanban, Kínában. Az egyablakos szolgáltatáshoz kiegészítő ajtó- és ablakberendezéseket is szállítunk.

K: Milyen a kapacitása a műhelyében?

V: Éves gyártási kapacitásunk meghaladja a 800 darab gépet.
