Teljesen automatikus, nagy teherbírású függönyfalvágó fűrész

Áttekintés

Termék áttekintése

A nagy teherbírású függönyfalvágó fűrész egy robusztus, ipari minőségű vágógép, amelyet alumínium és UPVC függönyfalprofilok nagy pontosságú bevágására terveztek. Igényes gyártási környezetekhez tervezték, és a merev szerkezeti vázat fejlett CNC-vezérléssel kombinálja, hogy megismételhető pontosságot, tiszta vágásokat és hosszú távú működési megbízhatóságot biztosítson.

Bonyolult oszlop- és keresztléc-konfigurációk kezelésére tervezett gép leegyszerűsíti a kereskedelmi homlokzatok, kirakatrendszerek és építészeti alumíniumszerkezetek bevágási folyamatát – jelentősen csökkentve a kézi munkát, miközben egyenletes, sorjamentes eredményeket biztosít.

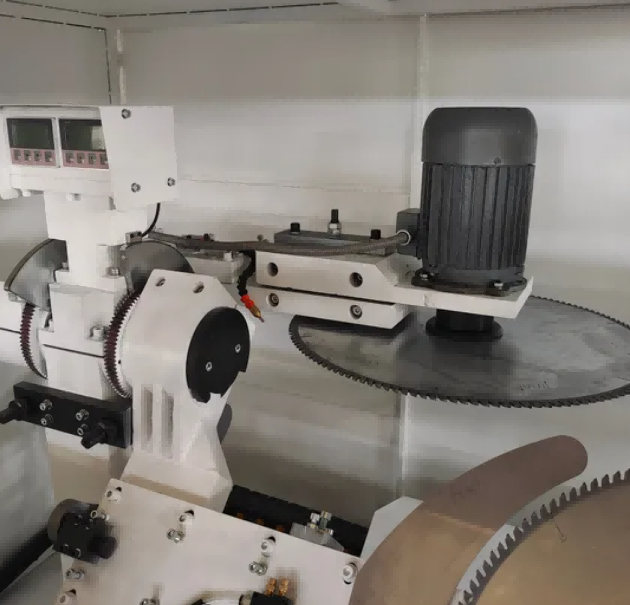

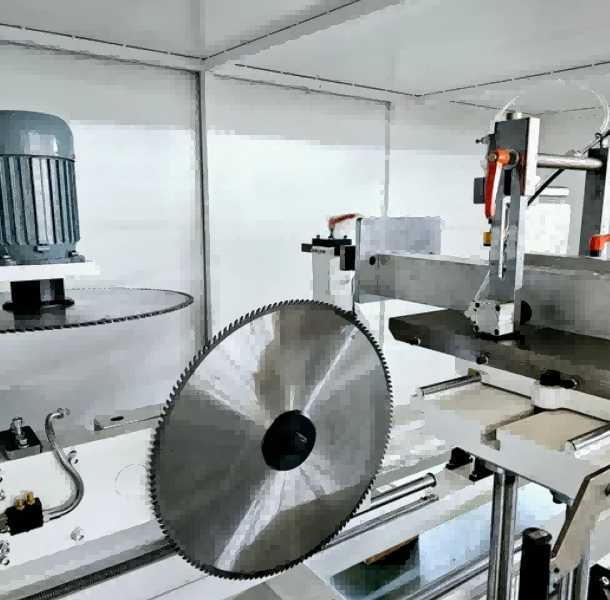

Nagy teherbírású függönyfalvágó fűrész



Főbb jellemzők

1. CNC szervo precíziós

A programozható vezérlővel ellátott, nagy reagálású szervohajtási rendszer ±0,1 mm-es pozicionálási pontosságot biztosít. A kezelők több bevágási programot tárolhatnak és előhívhatnak a profiltípusok közötti gyors váltáshoz.

2. Nagy teherbírású merev váz

A vastagfalú acélból készült, feszültségmentesítő kezeléssel a géptest ellenáll a vibrációnak még folyamatos nagy sebességű működés közben is – ez garantálja a vágási minőség váltását műszak után.

3. Pneumatikus szorítórendszer

A kettős működésű pneumatikus hengerek biztonságos, felületbiztos rögzítést biztosítanak az eloxált vagy porszórt profilokhoz. A gyorskioldó funkció minimalizálja a munkadarabok közötti ciklusidőt.

4. Többszögű bevágás

A 0°-tól 90°-ig állítható vágási szögek a függönyfalak különböző geometriáihoz igazodnak. A szögbeállítások digitális kiolvasáson vagy CNC interfészen keresztül kezelhetők az ismételhető beállítás érdekében.

5. Integrált forgácselszívás

A beépített por- és forgácsgyűjtő port a szabványos ipari elszívórendszerekhez csatlakozik, így tisztán tartja a munkaterületet és meghosszabbítja a penge élettartamát.

6. Intuitív HMI

Érintőképernyős ember-gép interfész többnyelvű támogatással (angol, spanyol, orosz, arab). A vizuális programozás lehetővé teszi a kezelők számára, hogy speciális képzés nélkül vigyék be a hornyok méreteit.

Hogyan működik

1. A kezelő az alumínium profilt a munkaasztalra helyezi, és aktiválja a pneumatikus bilincseket, amelyek függőleges és vízszintes irányból is rögzítik a munkadarabot.
2. A kívánt vágási szöget a mágneses skála digitális kijelzőjén lehet beállítani, és a kettős fűrészlapokat ennek megfelelően kell elhelyezni a ±45°-os tartományon belül.
3. A hidropneumatikus előtolórendszer szabályozott sebességgel (0–3 m/perc) tolja előre a forgó késeket a profilba, egyetlen menetben vágja ki a hornyokat, hornyokat vagy összetett szögeket.
4. A CNC rendszer támogatja a CAD grafikus importálást és a grafikus programozást, lehetővé téve a kezelők számára, hogy közvetlenül a tervezési fájlokból határozzák meg a bemetszésmintákat, a furatok helyzetét és a nyílásméreteket.
5. A háromtengelyes teljes szervomotor-konfiguráció (X, Y, Z tengelyek fogasléces fogaskerékkel és golyóscsavarokkal) valódi háromtengelyes összeköttetést tesz lehetővé fúráshoz, hornyok marásához, kerek furatok, speciális alakú furatok, kulcsfuratok és süllyesztők egy rögzítésben.
6. Az opcionális háromoldalas flip munkaasztal lehetővé teszi a profil három oldalon történő megmunkálását áthelyezés nélkül, javítva ezzel a feldolgozási hatékonyságot összetett alumínium extrudálások esetén.
7. A vágási ciklus befejezése után a kések visszahúzódnak, a bilincsek kioldódnak, és a megmunkált profil eltávolításra kerül.

GYIK

K: Milyen típusú profilokat tud feldolgozni ez a gép?

V: Elsősorban alumínium függönyfalprofilokhoz tervezték, de kezeli az UPVC és vékonyfalú acél extrudálásokat is megfelelő lapátokkal.

K: A képzés tartalmazza?

V: Igen. Kezelési kézikönyveket, oktatóvideókat és távoli videoképzést biztosítunk a kezelők számára. Igény szerint helyszíni képzés is lehetséges.

K: Mi a jótállási időszak?

V: [12] hónap a szállítás dátumától számítva. Egész életen át tartó műszaki támogatás és alkatrészellátás önköltségi áron.

K: Integrálható a gép egy automatizált gyártósorba?

V: Igen. Opcionális automatikus adagoló- és kirakodórendszerek állnak rendelkezésre az upstream/downstream berendezésekkel való integrációhoz.

K: Hogyan válasszam ki a megfelelő fűrészlapot?

V: Az Ön profilanyaga és falvastagsága alapján ajánlott késeket szállítunk. A cserepengék alkatrészosztályunkon kaphatók.
