Nagy pontosságú 5 tengelyes CNC összetett gérvágó fűrész

Ez az 5 tengelyes CNC összetett gérvágó fűrész egy nagy pontosságú vágási megoldás, amelyet alumínium, UPVC és kompozit profilok összetett szögmegmunkálására terveztek. Függönyfalak, ablakok és ajtók gyártásához tervezték, és a CNC szervovezérelt vezérlést egy merev ipari szerkezettel kombinálja, hogy egyetlen műveletben pontos gér- és ferde vágást biztosítson. A fejlett 5 tengelyes rendszer lehetővé teszi a fűrészfej és a profilrögzítés automatikus pozícionálását, így egyenletes ±0,1 mm-es vágási pontosságot és sima, sorjamentes felületeket biztosít. Intelligens vezérlőfelületével, nagy sebességű vágási képességével és robusztus pneumatikus szorítórendszerével ez a gép jelentősen javítja a termelés hatékonyságát, miközben csökkenti a kézi beállítást és az anyagpazarlást – így ideális választás a csúcskategóriás ablak-, ajtó- és homlokzatgyártók számára.

Kérdés küldése

termékleírás

A Lebulang Machine által gyártott speciális kínai gyártó, közel 30 éves gyári tapasztalattal az ablak- és ajtófeldolgozó gépek terén, ez az 5 tengelyes CNC gérvágó fűrész szekrénykeretekben, függönyfalak homlokzataiban és építészeti extrudálásokban használt alumínium profilok vágására szolgál. A gép lefedi a 22,5°-tól kifelé 135°-os vízszintes gérszögeket, és a 45°-tól 90°-ig terjedő függőleges ferdeszögeket, lehetővé téve az összetett szögvágásokat egyetlen műveletben.

Ez az 5 tengelyes CNC összetett gérvágó fűrész egy nagy pontosságú vágási megoldás, amelyet alumínium, UPVC és kompozit profilok összetett szögmegmunkálására terveztek. Függönyfalak, ablakok és ajtók gyártásához tervezték, és a CNC szervovezérelt vezérlést merev ipari szerkezettel kombinálja, hogy egyetlen műveletben pontos gér- és ferde vágást biztosítson. A fejlett 5 tengelyes rendszer lehetővé teszi a fűrészfej és a profilrögzítés automatikus pozícionálását, így egyenletes ±0,1 mm-es vágási pontosságot és sima, sorjamentes felületeket biztosít. Intelligens vezérlőfelületével, nagy sebességű vágási képességével és robusztus pneumatikus szorítórendszerével ez a gép jelentősen javítja a termelés hatékonyságát, miközben csökkenti a kézi beállítást és az anyagpazarlást – így ideális választás a csúcskategóriás ablak-, ajtó- és homlokzatgyártók számára.

22,5°--135° alumínium szekrényváz jellemzői és előnyei

1. 5 tengelyes CNC intelligens vezérlőrendszer

Ipari CNC vezérlővel éskefe nélküli szervo motorokmind az 5 tengelyhez, sima, precíz és ismételhető mozgást biztosítva.
15 hüvelykes érintőképernyőfelhasználóbarát felülettel: szögek, hosszúságok és vágási módok programozása percekben; támogatja az USB/LAN adatátvitelt.
Beépítettautomatikus kompenzációhossz- és szöghibákra, kiküszöbölve a kézi beállítást és csökkentve az anyagpazarlást.

2. Páratlan szög sokoldalúság (22,5°--135°)

Vízszintes forgatás: 22,5° (kifelé) - 135° (befelé) a korlátlan gérszög kombinációkhoz.
Függőleges dőlésszög: 45°--90° ferde vágásokhoz, lehetővé téve az összetett 2D összetett szögvágást egy menetben.
Tökéletes aalumínium szekrénykeret sarkok, ajtókeret gérvágók és egyedi építészeti profilok.

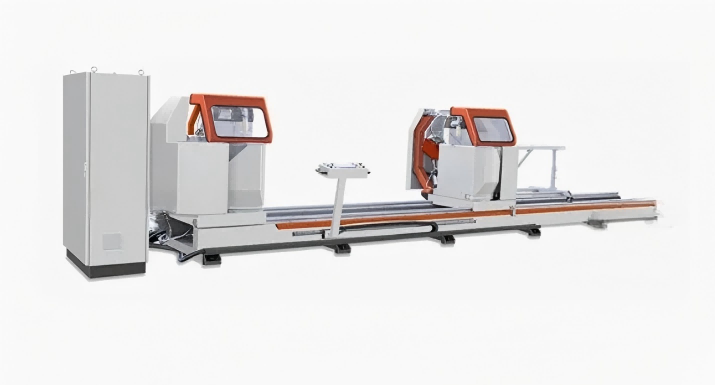

3. Kétfejes, nagy hatékonyságú vágás

Két független vágófej (fix bal, motoros jobb)szinkron vagy egyéni működés.
Max vágási hossz:6000 mm; nagyméretű alumínium profilokat kezel szekrénykeretekhez és függönyfalakhoz.
Felfelé irányuló vágási ciklusradiális előtolással: A forgó és lineáris mozgásokat kombinálja a maximális vágási teljesítmény érdekében.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Alumínium szekrénykeret

Modell NO.	LBL2H-5CNC-600*6000
Automatikus osztályzat	Automatikus
CNC vagy nem	CNC
Feszültség	380V
Kétfejű CNC vágófűrész	Alumínium ablak és ajtó
Alkalmazási ipar	Függönyfal homlokzatgyártó ipar
CNC tengelyszám	5
Fűrészlap adagolási iránya	Alulról
Fűrészlap átmérő	600 mm
Alumínium nyersanyag hossz Maximum	5000 mm
Szervo rendszer	Schneider
Szállítási csomag	Szabványos exportcsomag
Specifikáció	Kétfejű CNC vágófűrész
Védjegy	Tianchen
Származás	Jinan, Shandong, Kína
HS kód	84614090

22,5°--135° Alumínium szekrénykeret Opcionális tartozékok

Címkenyomtató profilkövetéshez.
Nagy hatékonyságú porgyűjtő.
Meghosszabbított anyagtartó állvány (8000 mm-ig).
Automata adagolórendszer tömeggyártáshoz.

5 tengelyes CNC összetett gérvágó fűrész 22,5°--135° alumínium szekrényváz Műszaki paraméterek

☆ Tápfeszültség: 380V±10% 50Hz±2% háromfázisú négyvezetékes rendszer
☆ fűrészmotor teljesítménye: 3 kW 2800 ford./perc
☆ Üzemi nyomás: 0,6 ~ 0,8 MPa
☆ A fűrészlap műszaki adatai: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Fűrészlap szöge: 45° ~ 90° tetszőleges szög
☆ Az asztal elforgatási szöge: 45 ° ~ 135 ° tetszőleges szög
☆ Vágási szakasz tartomány: 200 mm × 200 mm (vágási szög 90°-ban, szélesség × magasság, lásd a vágási szakasz tartományát)
☆ Vágási hossz: 700mm ~ 5000mm (90°)
☆ Penge előtolási sebesség: 0-3 m/perc
☆ Vágási felület érdessége: ≤ Ra12,5μm

GYIK

5 tengelyes CNC szervovezérlés

A fűrészfej forgásának, dőlésének és profilpozicionálásának teljesen automatizált vezérlése biztosítja a precíz összetett szögvágást kézi beállítás nélkül.

Nagy pontosságú vágási teljesítmény

±0,1 mm-es pontosságot biztosít tiszta, sorjamentes vágással, ideális csúcskategóriás alumínium és UPVC profilgyártáshoz.

Összetett gérvágó és ferde vágás

Támogatja az összetett szögkombinációkat, beleértve a gér-, ferde- és összetett vágásokat, függönyfalakhoz és építészeti profilokhoz.

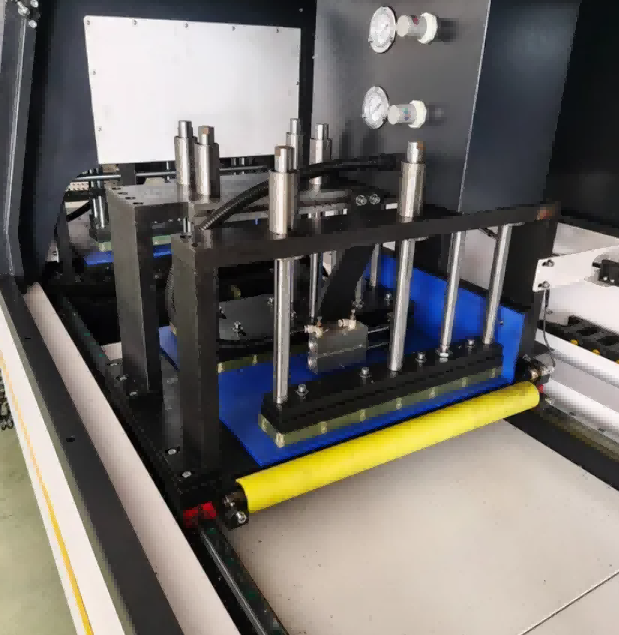

Pneumatikus profilbefogó rendszer

A többpontos rögzítés stabil és biztos tartást biztosít vágás közben, minimalizálja a vibrációt és javítja a biztonságot.

Ipari minőségű gépszerkezet

A nagy teherbírású acélváz korróziógátló bevonattal hosszú távú stabilitást és tartósságot biztosít az igényes műhelykörnyezetben.

Felhasználóbarát CNC interfész

Az intuitív érintőképernyős vezérlés előre beállított vágóprogramokkal leegyszerűsíti a kezelést és csökkenti az edzési időt.

Nagy sebességű vágási hatékonyság

Az optimalizált orsó- és szervorendszer gyors vágási ciklusokat tesz lehetővé, növelve a napi teljesítményt az ablak- és ajtógyártók számára.

Biztonsági védelmi rendszer

Biztonsági védőburkolatokkal, vészleállítóval és automatikus hibariasztóval felszerelt a kezelő biztonsága érdekében
