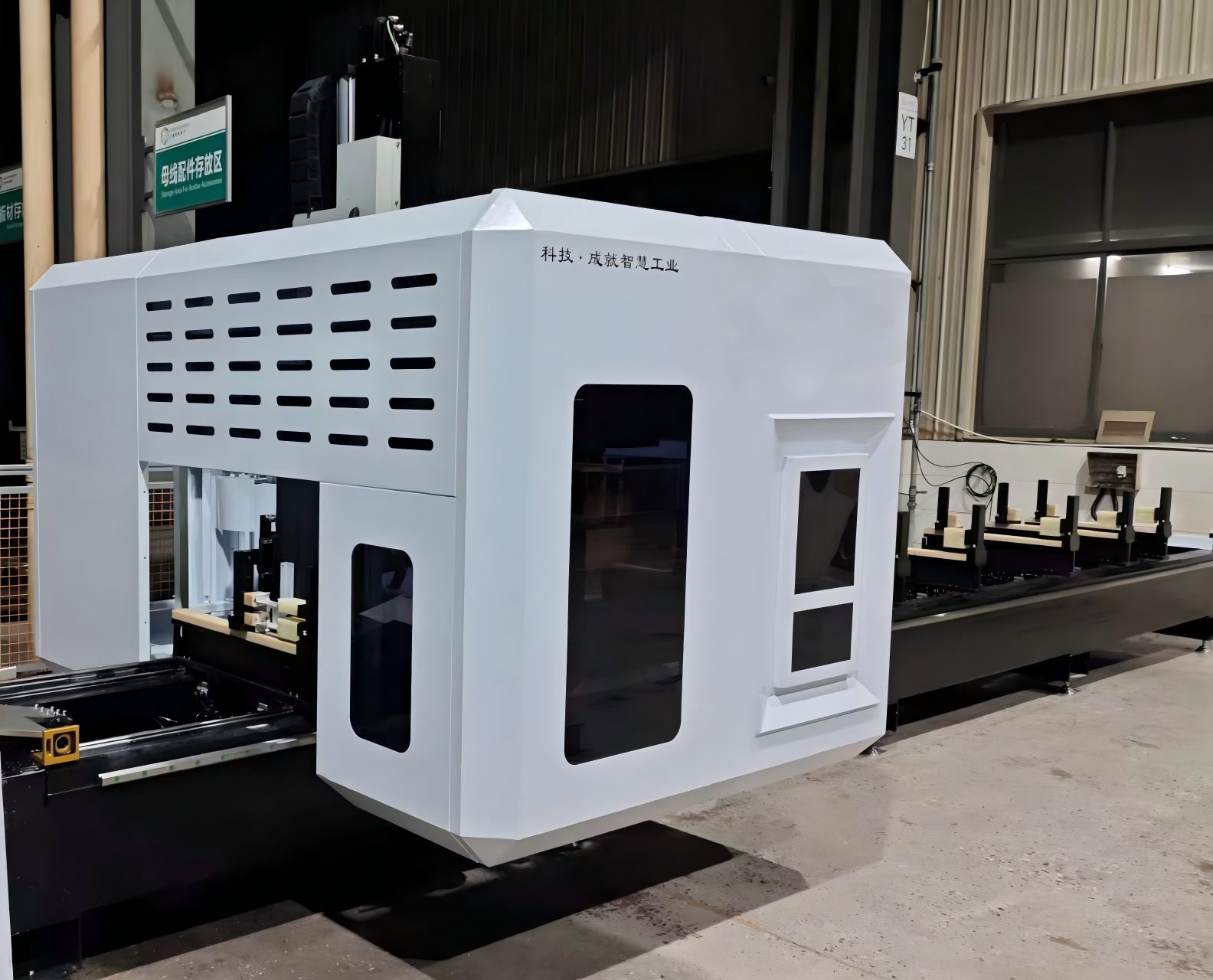

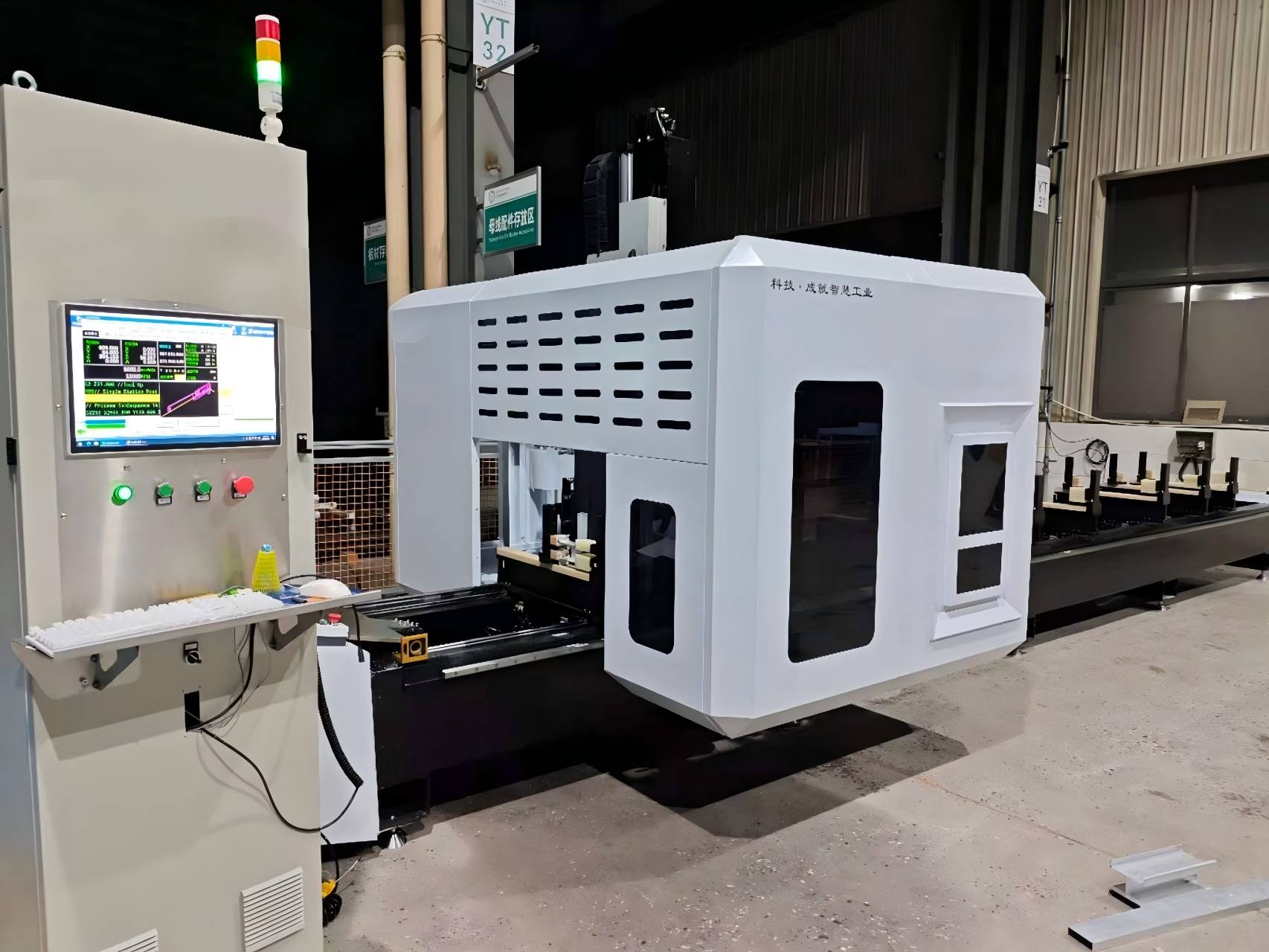

Nagy merevségű 5 tengelyes portálos megmunkáló központ függönyfalprofilokhoz

Nagy merevségű 5 tengelyes portálos megmunkáló központunk az építészeti függönyfal- és homlokzatipar számára készült. Kiemelkedik a nagy formátumú alumíniumprofilok, az egyesített függönyfal-panelek és az összetett geometriák megmunkálásában ±0,05 mm-es pozicionálási pontossággal. A nagy sebességű maráshoz, fúráshoz, menetfúráshoz és vágáshoz tervezve jelentősen javítja a gyártás hatékonyságát, miközben kiváló felületi minőséget biztosít. CE tanúsítvánnyal rendelkezik, átfogó értékesítés utáni támogatással.

Főbb jellemzők

• 5 tengelyes szimultán megmunkálás – Ideális összetett homlokzati geometriákhoz és 3D kontúrokhoz.

  Nagy teherbírású portálszerkezet – Nagy merevség és kiváló rezgéscsillapítás a hosszú távú pontosság érdekében.

  Nagy formátumú megmunkálási terület – Támogatja a túlméretezett függönyfalpaneleket, oszlopokat és kereszteket.

  Nagy sebességű orsó – Alumínium- és acélprofil-megmunkáláshoz optimalizálva.

  Automatikus szerszámváltó (ATC) – Csökkenti az állásidőt és javítja a termelékenységet.

  Felhasználóbarát CNC rendszer – Kompatibilis a mainstream CAD/CAM szoftverekkel.

  Testreszabható konfiguráció – OEM/ODM megoldások elérhetőek a globális vállalkozók számára.




Műszaki előírások

Hogyan működik

A5 tengelyes portálos megmunkáló központ függönyfalhozmozgó portálral működik egy rögzített munkaasztal felett. A kezelő az alumínium extrudálást az asztalra helyezi, és aktiválja a pneumatikus vagy hidraulikus rögzítést. Egy előre megírt G-kód program betöltődik a Siemens vagy az OSAI vezérlőn keresztül. A portál az X tengely mentén az első megmunkálási pozícióba mozog, és az 5 tengelyes fej a kívánt szögbe juttatja az orsót. Az RTCP automatikusan kompenzálja a szerszámhossz-eltolásokat a forgó mozgások során, így a szerszám hegye pontosan követi a programozott utat. Az olyan műveleteket, mint a fúrás, marás, menetfúrás és fűrészelés, több oldalon hajtják végre a profil feloldása nélkül. Amikor egy megmunkálási folyamat befejeződik az egyik zónában, a portál a következőre lép, vagy a gép inga üzemmódba lép, lehetővé téve a kezelő számára, hogy kirakja a kész alkatrészt, és betöltse egy újat, miközben a megmunkálás a szomszédos rögzítőn folytatódik. A forgácsot integrált szállítószalag távolítja el.

Fő alkalmazási kör

Tipikus alkalmazások a5 tengelyes portálos megmunkáló központ függönyfalhoztartalmazza:

1. Sokemeletes épületek egységes alumínium függönyfalkeretei
2. Rejtett keretes és szabad keretes üveghomlokzati extrudálások
3. Függönyfal sarokkötések és speciális alakú homlokzati profilok
4. Napozószoba, tetőablak és nagy alumínium ablak- és ajtóprofilok
5. Ponttámasztott üveg függönyfal alumínium tartókonzolok
6. Ipari alumínium homlokzat és dekoratív acél falprofilok
7. Repülési könnyű alumínium profilok (ágazatközi kompatibilis)

Megfelelő alapanyagok: 6063 alumíniumötvözet, üreges extrudálások, tömör alumínium, vékonyfalú acél, PVC építészeti profilok.

Gyakran Ismételt Kérdések

1. Milyen anyagokat dolgozhat fel ez a gép?

Alumínium függönyfalprofilokhoz optimalizálva, valamint acél és kompozit homlokzati anyagokat is támogat.

2. Ez a gép alkalmas egyesített függönyfalakra?

Igen. A nagy portálfesztáv és az 5 tengelyes képesség ideálissá teszi egyesített és moduláris homlokzati rendszerekhez.

3. Testreszabható a megmunkálási terület?

Teljesen. Az X / Y / Z út és a portál szélessége testreszabható a projekt követelményei szerint.

4. Mely vezérlőrendszerek támogatottak?

A standard opciók közé tartozik a Siemens, a Fanuc és az OSAI, amelyek mindegyike kompatibilis a mainstream CAD/CAM szoftverekkel.

5. Támogatja-e a gép az automatikus gyártósorokat?

Igen. Automatikus be- és kirakodó rendszerekkel integrálható a folyamatos gyártás érdekében.
