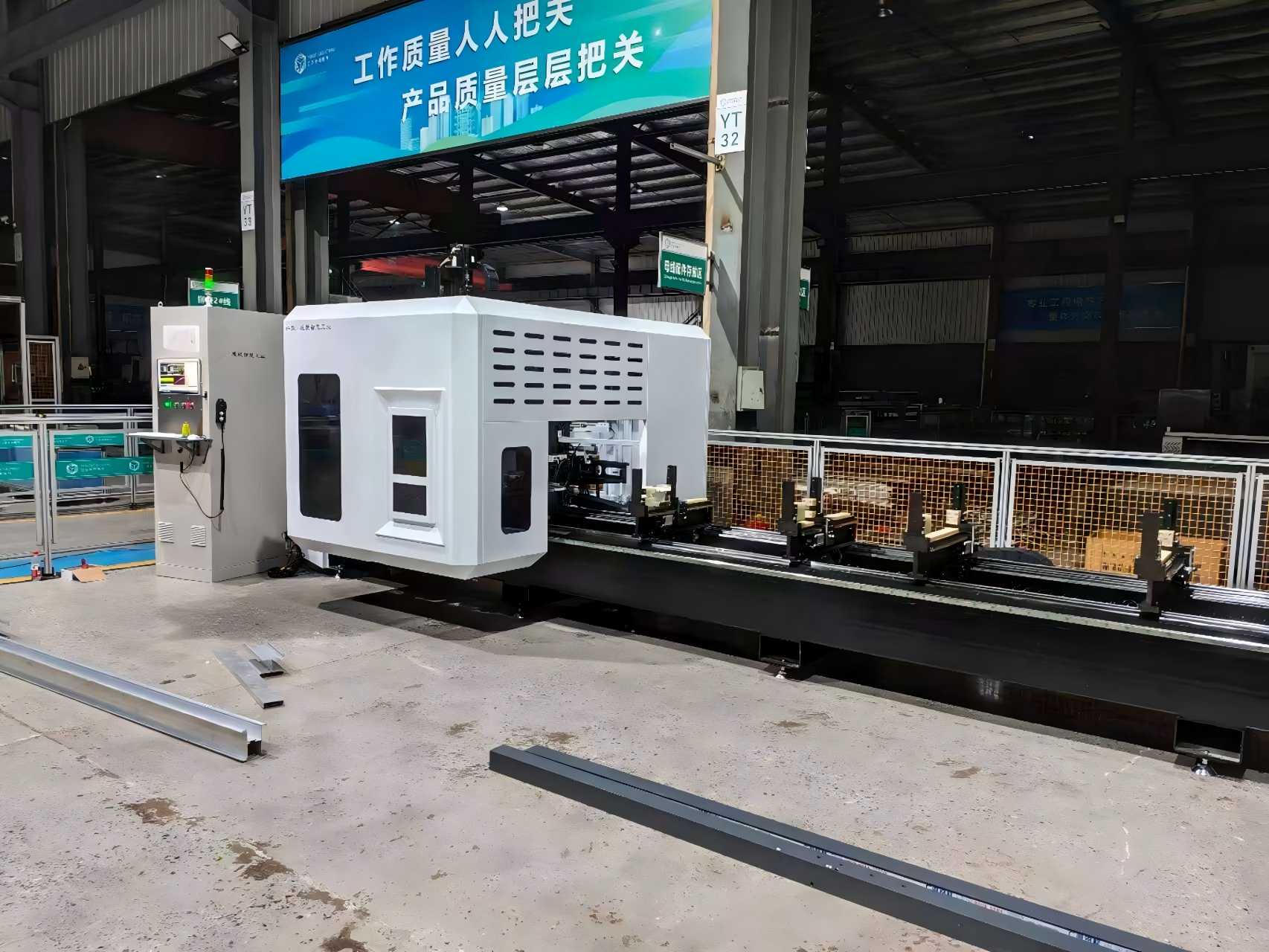

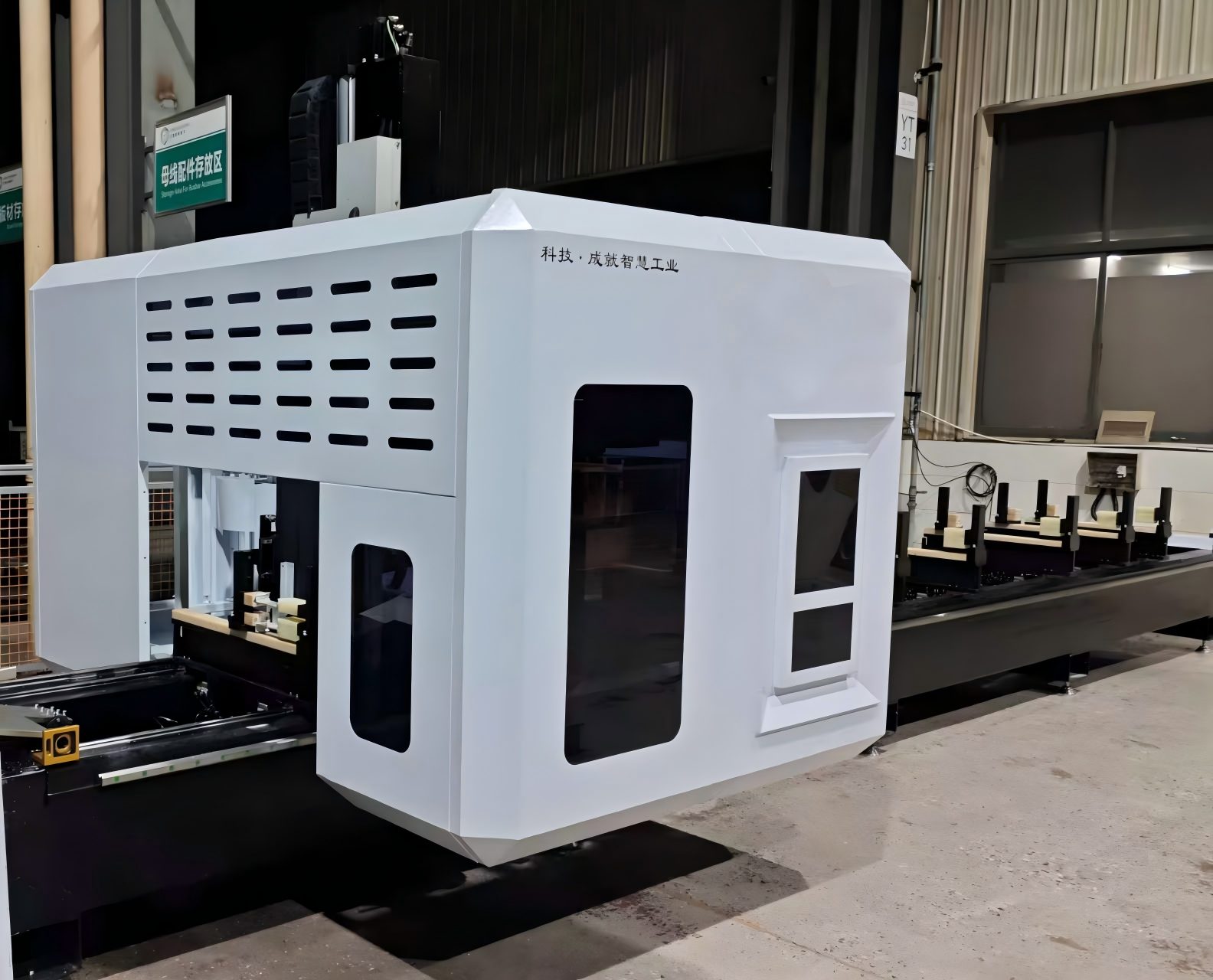

Nagy sebességű 5 tengelyes portálos megmunkáló központ függönyfalak gyártásához

Nagy merevségű 5 tengelyes portálos megmunkáló központunk az építészeti függönyfal- és homlokzatipar számára készült. Kiemelkedik a nagy formátumú alumíniumprofilok, az egyesített függönyfal-panelek és az összetett geometriák megmunkálásában ±0,05 mm-es pozicionálási pontossággal. A nagy sebességű maráshoz, fúráshoz, menetfúráshoz és vágáshoz tervezve jelentősen javítja a gyártás hatékonyságát, miközben kiváló felületi minőséget biztosít. CE tanúsítvánnyal rendelkezik, átfogó értékesítés utáni támogatással.

Főbb jellemzők

• 5 tengelyes szimultán megmunkálás – Ideális összetett homlokzati geometriákhoz és 3D kontúrokhoz.

  Nagy teherbírású portálszerkezet – Nagy merevség és kiváló rezgéscsillapítás a hosszú távú pontosság érdekében.

  Nagy formátumú megmunkálási terület – Támogatja a túlméretezett függönyfalpaneleket, oszlopokat és kereszteket.

  Nagy sebességű orsó – Alumínium- és acélprofil-megmunkáláshoz optimalizálva.

  Automatikus szerszámváltó (ATC) – Csökkenti az állásidőt és javítja a termelékenységet.

  Felhasználóbarát CNC rendszer – Kompatibilis a mainstream CAD/CAM szoftverekkel.

  Testreszabható konfiguráció – OEM/ODM megoldások elérhetőek a globális vállalkozók számára.




Műszaki előírások

Hogyan működik

CAD / CAM bemenet

A függönyfal panelt vagy alumínium profilt először CAD-ban modellezik (LogiKal, SchüCal, SolidWorks stb.).

A CAM szoftver a 3D modellt szerszámpályákká és G-kódokká alakítja, beleértve a vágási szögeket, az előtolási sebességeket, az orsósebességeket és a szerszámcsere-szekvenciát.

2. Rögzítse a munkadarabot

A hosszú alumínium/acél függönyfalprofilok vagy a nagy homlokzati panelek CNC vezérlésű mozgatható bilincsekkel rögzíthetők a gépágyon.

A bilincsek automatikusan elhelyezkednek az ütközések elkerülése érdekében, és deformáció nélkül tartják az alkatrészt.

3. A portálszerkezet X/Y-ben mozog

A gép híd típusú portálokat használ:

X-tengely = a portál a profil/panel hosszában mozog

Y-tengely = a megmunkálófej a szélességben mozog

Z-tengely = az orsó fel/le mozog

Ez nagy, nyitott munkaterületet biztosít a túlméretezett függönyfalalkatrészekhez.

4. Két forgótengely dönti meg az orsót

Az X/Y/Z mellett a gép rendelkezik:

A-tengely = döntés X körül

C-tengely = forgatás Z körül

(vagy B/C a fej kialakításától függően)

Így az orsó képes vágni összetett gérvágókat, szögletes vízelvezető lyukakat, 3D homlokzati kontúrokat és oldalsó jellemzőket anélkül, hogy az alkatrészt kioldja.

5. 5 tengelyes egyidejű vágás

A CNC vezérlő a lineáris + forgó tengelyeket együtt hajtja meg.

A szerszám a legjobb szögben marad a felülethez képest → simább felület, kevesebb remegés, nincs újrarögzítés.

Tipikus műveletek egy beállításban:

Végmarás

Fúrás / menetfúrás

Barázdás

Gérvágás

Fűrészlap vágás

3D kontúrmarás összetett homlokzatokhoz

6. Automatikus szerszámcsere

A szerszámokat tárban tárolják (fúrók, szármarók, menetfúrók, fűrészlapok).

Az ATC a program során automatikusan cseréli a szerszámokat, így egy függönyfalprofil teljes mértékben megmunkálható kezelői beavatkozás nélkül.

7. Folyamat közbeni ellenőrzés és kimenet

A szondák/kódolók ellenőrzik a pozíciót és a szerszám állapotát.

A CNC valós időben kompenzálja az eltéréseket.

Eredmény: kész függönyfal-oszlop, kereszttartó vagy homlokzati panel pontos furatokkal, hornyokkal és összetett szögekkel – összeszerelésre készen.

Fő alkalmazási kör

Tipikus alkalmazások a5 tengelyes portálos megmunkáló központ függönyfalhoztartalmazza:

1. Sokemeletes épületek egységes alumínium függönyfalkeretei
2. Rejtett keretes és szabad keretes üveghomlokzati extrudálások
3. Függönyfal sarokkötések és speciális alakú homlokzati profilok
4. Napozószoba, tetőablak és nagy alumínium ablak- és ajtóprofilok
5. Ponttámasztott üveg függönyfal alumínium tartókonzolok
6. Ipari alumínium homlokzat és dekoratív acél falprofilok
7. Repülési könnyű alumínium profilok (ágazatközi kompatibilis)

Megfelelő alapanyagok: 6063 alumíniumötvözet, üreges extrudálások, tömör alumínium, vékonyfalú acél, PVC építészeti profilok.

Alkalmazási forgatókönyvek

Egységes függönyfal gyártás

Építészeti homlokzati panelek

Alumínium oszlopok és keresztlécek

Összetett függönyfal geometria

Üvegfüggöny falhorony megmunkálása

Acél függönyfal szerkezeti keretek
