Ipari minőségű 5 tengelyes CNC összetett gérvágó fűrész

22,5°--135° alumínium szekrényváz jellemzői és előnyei

1. 5 tengelyes CNC intelligens vezérlőrendszer

• Ipari CNC vezérlővel éskefe nélküli szervo motorokmind az 5 tengelyhez, sima, precíz és ismételhető mozgást biztosítva.
• 15 hüvelykes érintőképernyőfelhasználóbarát felülettel: szögek, hosszúságok és vágási módok programozása percekben; támogatja az USB/LAN adatátvitelt.
• Beépítettautomatikus kompenzációhossz- és szöghibákra, kiküszöbölve a kézi beállítást és csökkentve az anyagpazarlást.

2. Páratlan szög sokoldalúság (22,5°--135°)

• Vízszintes forgatás: 22,5° (kifelé) - 135° (befelé) a korlátlan gérszög kombinációkhoz.
• Függőleges dőlésszög: 45°--90° ferde vágásokhoz, lehetővé téve az összetett 2D összetett szögvágást egy menetben.
• Tökéletes aalumínium szekrénykeret sarkok, ajtókeret gérvágók és egyedi építészeti profilok.

3. Kétfejes, nagy hatékonyságú vágás

• Két független vágófej (fix bal, motoros jobb)szinkron vagy egyéni működés.
• Max vágási hossz:6000 mm; nagyméretű alumínium profilokat kezel szekrénykeretekhez és függönyfalakhoz.
• Felfelé irányuló vágási ciklusradiális előtolással: A forgó és lineáris mozgásokat kombinálja a maximális vágási teljesítmény érdekében.

Főbb jellemzők

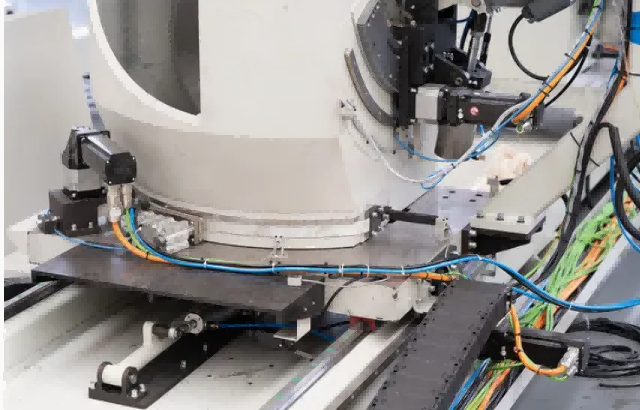

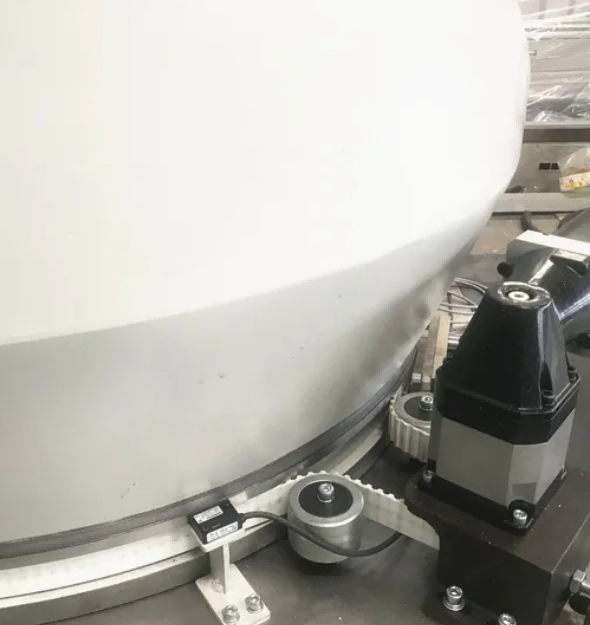

A fűrészfej forgásának, dőlésszögének és profilpozicionálásának teljes körű vezérlése kiküszöböli a kézi beállítást, így állandó pontosságot biztosít összetett szögekben.

Páratlan vágási pontosság

±0,1 mm-es pozicionálási pontosságot ér el, tökéletes gér-, ferde- és összetett vágást biztosítva csúcskategóriás építészeti projektekhez.

Intelligens CNC interfész

A felhasználóközpontú érintőképernyős vezérlőrendszer leegyszerűsíti a programozást, tárolja a vágási mintákat, és csökkenti a kezelő betanítási idejét.

Kiváló felületkezelés

A nagy sebességű keményfém hegyű pengék rezgéscsillapító szerkezettel kombinálva tiszta, sorjamentes vágásokat eredményeznek, amelyek nem igényelnek másodlagos feldolgozást.

Robusztus pneumatikus befogás

A többpontos rögzítés szilárdan rögzíti a profilokat vágás közben, minimalizálja a vibrációt és maximalizálja a biztonságot.

Nagy teherbírású ipari építés

A megerősített acélváz és a korróziógátló bevonat hosszú távú stabilitást biztosít, még nagy mennyiségű gyártási környezetben is.

Hatékonyságra optimalizálva

Az automatizált munkafolyamatok és a gyors vágási ciklusok jelentősen növelik a napi teljesítményt, miközben csökkentik az anyagpazarlást.



22,5°--135° Alumínium szekrénykeret

5 tengelyes CNC összetett gérvágó fűrész 22,5°--135° alumínium szekrényváz Műszaki paraméterek

• ☆ Tápfeszültség: 380V±10% 50Hz±2% háromfázisú négyvezetékes rendszer
• ☆ fűrészmotor teljesítménye: 3 kW 2800 ford./perc
• ☆ Üzemi nyomás: 0,6 ~ 0,8 MPa
• ☆ A fűrészlap műszaki adatai: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Fűrészlap szöge: 45° ~ 90° tetszőleges szög
• ☆ Az asztal elforgatási szöge: 45 ° ~ 135 ° tetszőleges szög
• ☆ Vágási szakasz tartomány: 200 mm × 200 mm (vágási szög 90°-ban, szélesség × magasság, lásd a vágási szakasz tartományát)
• ☆ Vágási hossz: 700mm ~ 5000mm (90°)
• ☆ Penge előtolási sebesség: 0-3 m/perc
• ☆ Vágási felület érdessége: ≤ Ra12,5μm

GYIK

5 tengelyes CNC szervovezérlés

A fűrészfej forgásának, dőlésének és profilpozicionálásának teljesen automatizált vezérlése biztosítja a precíz összetett szögvágást kézi beállítás nélkül.

Nagy pontosságú vágási teljesítmény

±0,1 mm-es pontosságot biztosít tiszta, sorjamentes vágással, ideális csúcskategóriás alumínium és UPVC profilgyártáshoz.

Összetett gérvágó és ferde vágás

Támogatja az összetett szögkombinációkat, beleértve a gér-, ferde- és összetett vágásokat, függönyfalakhoz és építészeti profilokhoz.

Pneumatikus profilbefogó rendszer

A többpontos rögzítés stabil és biztos tartást biztosít vágás közben, minimalizálja a vibrációt és javítja a biztonságot.

Ipari minőségű gépszerkezet

A nagy teherbírású acélváz korróziógátló bevonattal hosszú távú stabilitást és tartósságot biztosít az igényes műhelykörnyezetben.

Felhasználóbarát CNC interfész

Az intuitív érintőképernyős vezérlés előre beállított vágóprogramokkal leegyszerűsíti a kezelést és csökkenti az edzési időt.

Nagy sebességű vágási hatékonyság

Az optimalizált orsó- és szervorendszer gyors vágási ciklusokat tesz lehetővé, növelve a napi teljesítményt az ablak- és ajtógyártók számára.

Biztonsági védelmi rendszer

Biztonsági védőburkolatokkal, vészleállítóval és automatikus hibariasztóval felszerelt a kezelő biztonsága érdekében
